Separatore di gocce

Separatore di gocce a pannello in PVC

COD: PMAT130H Categoria: Tag:
Descrizione

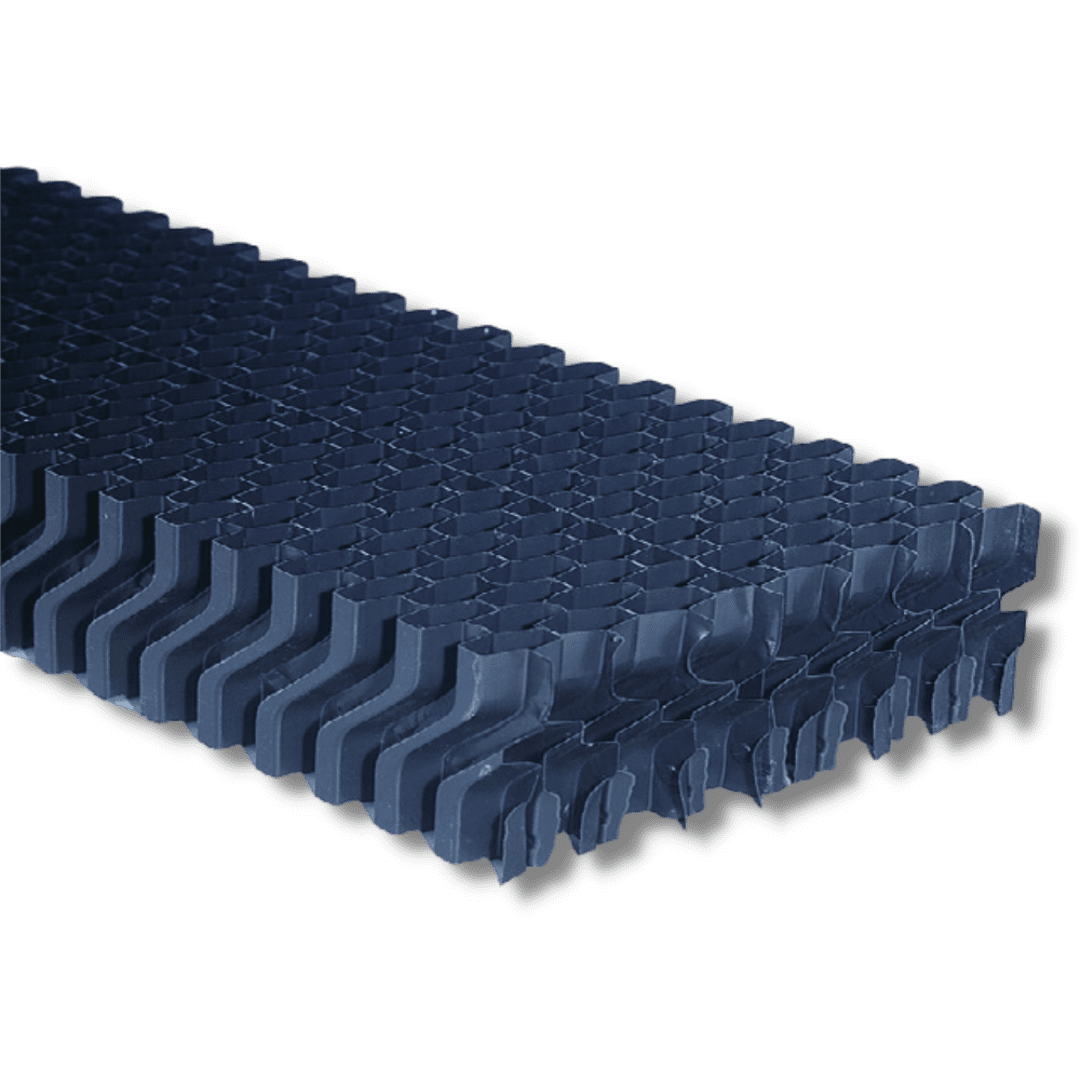

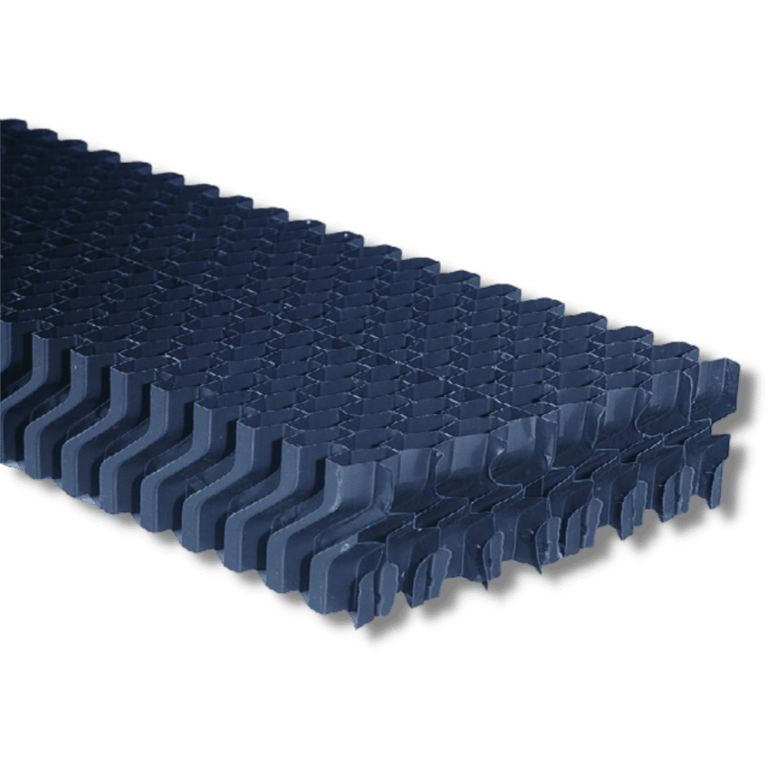

Il SEPARATORE DI GOCCE H130 è stato principalmente studiato per flussi di aria verticale e per applicazioni con flussi incrociati, la geometria è a due cambiamenti di direzione del flusso, è costruito partendo da fogli di PVC prestampati ed assemblati tra loro.
Il PVC di alta qualità nonchè la colorazione idonea conferiscono al separatore un’ottima resistenza ai fattori ambientali e resistenza agli agenti chimici inorganici.
I separatori H130 trovano un facile impiego grazie alla loro maneggevolezza sia in fase di montaggio che di successiva manutenzione, inoltre possono essere forniti tagliati a misura e in pianta circolare.
L’efficienza di questi separatori è pari al 99%(con velocità nominale di 3 m/s) ed è misurata considerando l’espulsione dell’acqua nell’aria in proporzione alla quantità di acqua alla sezione dei separatori, ciò a condizione che i pannelli siano correttamente montati evitando by-pass fra un pannello e l’altro.
Applicazioni
H130 è stato principalmente studiato per flussi di aria verticale e per applicazioni con flussi incrociati, la geometria è a due cambiamenti di direzione del flusso, si presta ad essere utilizzato nelle TORRI EVAPORATIVE a flusso indotto. H130, grazie alla sua conformazione è utilizzato con ottimi rendimenti anche negli SCRUBBER, nella cabine di verniciatura e nelle TURBINE A GAS a valle delle sezioni di umidificazione



Caratteristiche Tecniche

Nel grafico sono riportati i valori tipici del separatore per il calcolo delle perdite di carico
Separatore H130 perdite di carico

Ondulazione (mm) Max Velocità aria (m/s) Max distanza appoggi (mm) Spessore minimo foglio prima della termoformatura (µm)
20 4,5 1200 500
Dimensioni (mm) Materiali
lunghezza max 2400
larghezza max 1000
altezza 130 / 260
PVC 60° C
(a richieta si possono avere riempimenti in PVC per temperature fino a 75°C per
alte temperature e -40° C per condizioni estreme di basse temperature)
