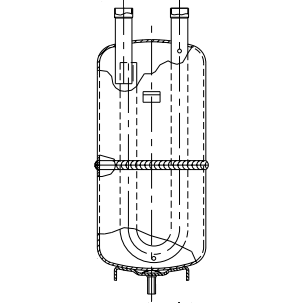

Separatori di liquido


COD: PMAS01. Categoria: .
Descrizione

UTILIZZO:
Il separatore di liquido posto sulla aspirazione ha la funzione di contenere l’eccesso di refrigerante non evaporato e di prevenirne il ritorno allo stato liquido al compressore evitandone la rottura

RACCOMANDAZIONI DI UTILIZZO per impianti frigoriferi :

  • funzionanti a ciclo reversibile: sbrinamento gas caldo / pompa di calore;
  • con variazioni sensibili di temperatura ambientale e/o funzionamento intermittente;
  • con sezioni Cond./Evap. separate e distanziate;
  • per refrigerazione di camion, container, ecc;

Caratteristiche Principali

  • uscita assicurata del fluido frigorigeno in fase vapore dal separatore (out);
  • separazione assicurata della parte in fase vapore dalla parte in fase liquido nel fluido frigorigeno;
  • ritorno assicurato dell’olio al compressore (rispettando i criteri di scelta e le raccomandazioni);
  • attacchi a brasare in Cu (eliminazione del problema di ossidazione rispetto agli attacchi in Fe);
  • adatti per refrigeranti:
    • CFC (R502)
    • HCFC (R22)
    • HFC (R134a – R404a – R507 – R407c – R410a);

Caratteristiche Tecniche

Separatore di liquido dimensioni
Tipo ØD
Diametro
A
Altezza
Ø ODS attacchi C
Interasse
Volume
Litri
M
Vite
Peso
Kg
Millimetri
Opzioni
Pollici
Opzioni
02/S 100 230 16 5/8″ 43 1.3 M8 1.1
04/S 120 280 18 3/4″ 54 2.3 M8 1.80
05/S 130 355 22 7/8″ 74 3.4 M8 2.50
06/S 140 375 28 1-1/8″ 74 4.6 M8 3.40
08/S 180 430 22 35 7/8″ 1-3/8″ 74 105 7.8 M10 5.60
09/S 220 415 42 1-5/8″ 128 11 M10 6.50
10/S 260 495 54 2-1/8″ 166 19 M10 11.5
11/S 280 550 54 2-1/8″ 166 24.5 M12 16.5
