Riempimento strutturato

Pacco scambio termico ONDA13 e ONDA27 in PVC

COD: PMAT1327 Categoria: Tag:
Descrizione

ONDA 13

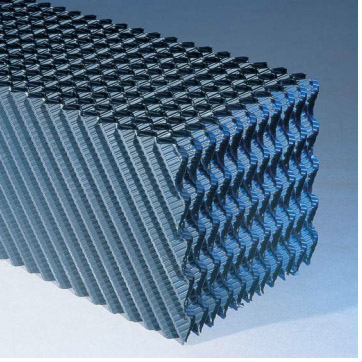

Riempimento sintetico Onda 13

IL RIEMPIMENTO SINTETICO ONDA 13 (come superficie di scambio nelle torri evaporative o di supporto per biomasse) è costituito da una serie di fogli termoformati in PVC di alta qualità, che vengono assemblati con la sagoma invertita ogni due fogli ed incollati per formare dei moduli con dimensioni riportate nella scheda tecnica.
I principali vantaggi nell’utilizzo di questo tipo di riempimento modulare si possono così riassumere:

  • un’ottima distribuzione dell’acqua che permette di sfruttare completamente le superfici di supporto
  • un’ottima distribuzione dell’aria
  • facilità di distacco del fango dalle zone di supporto
  • semplicità nei sistemi di supporto e di installazione e posa in opera
  • maggiore sicurezza d’ispezione e di manutenzione grazie alla forma rigida e continua del riempimento.

Applicazioni
Torri Evaporative: E’ il tipo più indicato per applicazioni dove l’acqua è relativamente pulita ed il volume della torre deve essere minimizzato, tipicamente nel condizionamento dell’aria.Si utilizza sia in applicazione con flusso indotto che incrociato.
Nelle Unità di Disoleazione degli impianti di pre-trattamento delle acque reflue e piovane, blocchi di questo modello di riempimento sono incorporati come filtri-separatori degli idrocarburi.
Per applicazioni in Percolatori a basso carico e/o di solo nitrificazione (negli impianti a 2 stadi) dove lo strato biologico è molto fine, si può impiegare questo modello di riempimento, aumentando la superficie di supporto per volume di biofiltro.
Questo prodotto trova inoltre utilizzo nei Biofiltri a letto Sommerso che sono sistemi ibridi in cui si aggiunge, alla crescita dei batteri aerobici sulla superficie del riempimento, anche una crescita in sospensione.



Ondulazione (mm) Superficie di scambio
(m2/m3)
Carico minimo acqua
per torri evaporative (m3/h.m2)
Spessore minimo foglio prima
della termoformatura (µm)
Indice di vuoto
13 240 8,2 220 96%
Materiali Dimensioni mm
PVC 60° C
(a richieta si possono avere riempimenti in PVC per temperature fino a 75°C per
alte temperature e -40° C per condizioni estreme di basse temperature)
lunghezza max 2400
larghezza max 1000
altezza max 600

Scheda Tecnica

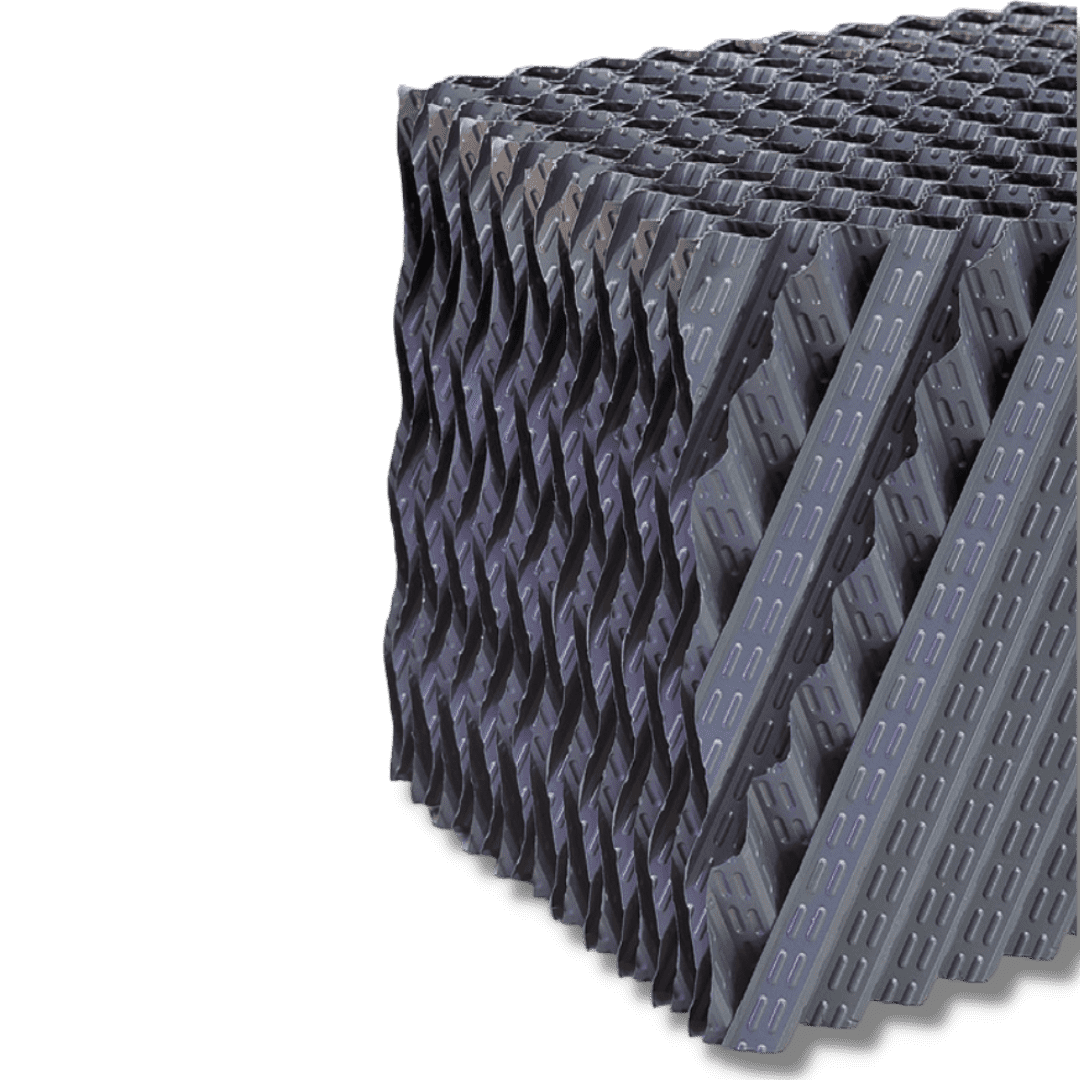

ONDA 27
Riempimento sintetico Onda 27

IL RIEMPIMENTO SINTETICO ONDA 27 (come superficie di scambio nelle torri evaporative o di supporto per biomasse) è costituito da una serie di fogli termoformati in PVC di altà qualità, che vengono assemblati con la sagoma invertita ogni due fogli ed incollati per formare dei moduli con dimensioni riportate nella scheda tecnica.Applicazioni
TORRI EVAPORATIVE: è il tipo più indicato per applicazioni industriali gravose, dove l’acqua risulti particolarmente sporca con presenza di solidi sospesi.
DEPURAZIONE DELLE ACQUE: ONDA 27 il nostro prodotto ha trovato impiego nei filtri percolatori ad elevata portata ed elevato carico. I principali vantaggi nell’utilizzo di questo tipo di riempimento modulare rispetto al trattamento aerobico convenzionale si possono così riassumere:

  • un’ottima distribuzione dell’acqua che permette di sfruttare completamente le superfici di supporto
  • un’ottima distribuzione dell’aria
  • facilità di distacco del fango dalle zone di supporto
  • semplicità nei sistemi di supporto di installazione e di posa in opera
  • maggiore sicurezza di ispezione e di manutenzione grazie alla forma rigida e continua del riempimento.



Ondulazione (mm) Superficie di scambio
(m2/m3)
Carico minimo acqua
per torri evaporative (m3/h.m2)
Spessore minimo foglio prima
della termoformatura (µm)
Indice di vuoto
27 114 3,2 450 97%
Materiali Dimensioni mm
PVC 60° C
(a richieta si possono avere riempimenti in PVC per temperature fino a 75°C per
alte temperature e -40° C per condizioni estreme di basse temperature)
lunghezza max 1200
larghezza max 1000
altezza max 600

Scheda Tecnica
