Separatori/Scambiatori


COD: PMAS1. Categoria: .
Descrizione

UTILIZZO:
Il separatore di liquido con scambiatore posto sulla aspirazione ha la funzione di contenere l’eccesso di refrigerante non evaporato e di prevenirne il ritorno allo stato liquido al compressore evitandone la rottura.

RACCOMANDAZIONI DI UTILIZZO per impianti frigoriferi :

  • funzionanti con basso surriscaldamento al compressore:
    come i raffreddatori di liquido, le vetrine a basse temperature, la refrigerazione di veicoli industriali, container, ecc.
  • funzionanti a ciclo reversibile: sbrinamento gas caldo / pompa di calore;
  • con variazioni sensibili di temperatura ambientale e/o funzionamento intermittente;
  • con sezioni Cond./Evap. separate e distanziate;

Caratteristiche principali

  • uscita assicurata del fluido frigorigeno in fase vapore dal separatore (out);
  • separazione assicurata della parte in fase vapore dalla parte in fase liquido nel fluido frigorigeno;
  • ritorno assicurato dell’olio al compressore (rispettando i criteri di scelta e le raccomandazioni);teri di scelta e le raccomandazioni);
  • ugualizzazione delle pressioni all’entrata ed all’uscita del separatore, all’arresto del compressore;
  • miglioramento nel funzionamento della valvola di scarico alimentata dal fluido liquido sotto-raffreddato;
  • rendimento globale dell’evaporatore aumentato;
  • riduzione della condensazione nei condotti d’aspirazione;
  • attacchi a brasare in Cu (eliminazione del problema di ossidazione rispetto agli attacchi in Fe);
  • adatti per refrigeranti:
    • CFC (R502);
    • HCFC (R22);
    • HFC (R134a – R404a – R507 – R407c – R410a).

Caratteristiche Tecniche

Modello A B C d1 d2 Volume/Litri
04/S-S 16/10 280±5 250 120±1 (n°2) ODS 16 (n°2) ODS 10 2.3
05/S-S 18/10 280±5

250

120±1 (n°2) ODS 18 (n°2) ODS 10 2.3
06/S-S 22/12 377±5 337 140±1 (n°2) ODS 22 (n°2) ODS 12 4.6
07/S-S 28/16 384±5 344 160±1 (n°2) ODS 28 (n°2) ODS 16  5.6
08/S-S 35/16 428±5 388 180±1 (n°2) ODS 35 (n°2) ODS 16 7.8
09/S-S 42/18 414±5 364 220±1 (n°2) ODS 42 (n°2) ODS 18 11
10/S-S 54/22 495±5 445 260±1 (n°2) ODS 54 (n°2) ODS 22 19
11/S-S 54/22 548±5 498 280±1 (n°2) ODS 54 (n°2) ODS 22 24.5

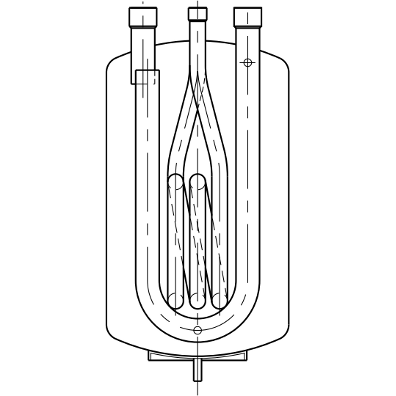

Separatore-scambiatore dimensioni
