Griglie pedonabili UP0


Griglie pedonabili

COD: TVVM78. Categoria: . Tag: , .
Descrizione

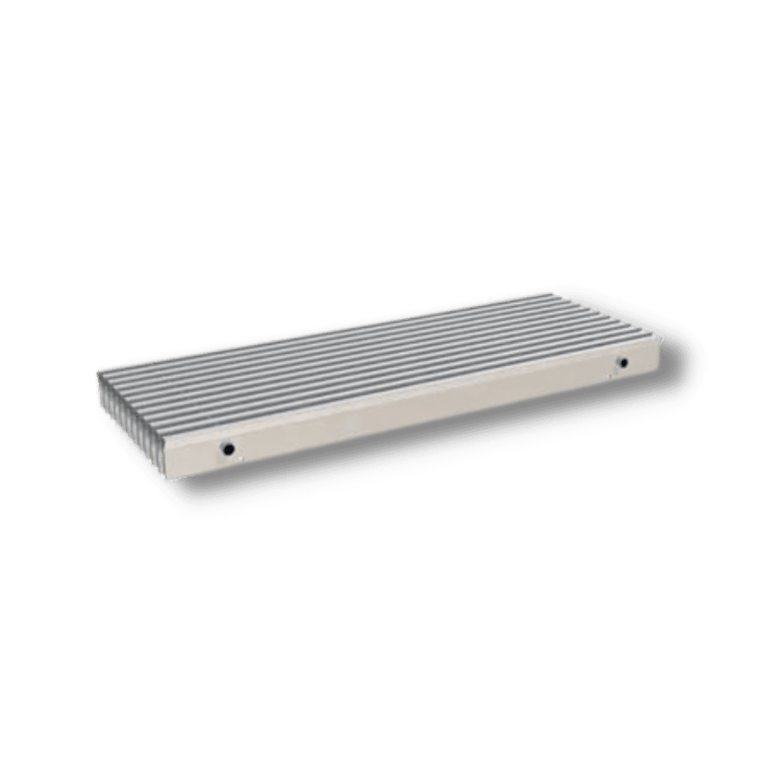

La serie UP0 è costituita da una gamma di bocchette a pavimento pedonabili idonee tanto alla mandata quanto alla ripresa dell’aria.
La robustezza meccanica è la massima realizzabile in alluminio ed è certificata secondo la norma UNI EN 13264 in classe “leggera”.
Consente di sopportare su una bocchetta 600x600mm un carico concentrato in mezzeria fino a 450 Kg senza rischio di rottura e fino a 150 Kg senza danneggiamento.



Caratteristiche Tecniche

  • Dimensioni standard da 300×100 a 1200x600mm
  • Struttura portante e alette in alluminio
  • Versione standard in alluminio anodizzato o alluminio grezzo su richiesta
  • Serranda di taratura a contrasto in acciaio zincato fornibile a parte (SCUP)
  • Cestello raccoglipolvere in acciaio zincato fornibile a parte (UPR)
  • Varianti
    • Modello UP0-B : bocchetta pedonabile semplice con altezza fissa
    • Modello UP0-P : bocchetta pedonabile semplice con altezza regolabile
    • Modello UP0-C : bocchetta pedonabile con cornice altezza fissa
    • Modello UP0-T : bocchetta pedonabile con telaio altezza regolabile

Le bocchette con base di lunghezza superiore a 600mm sono fornite con telaio a doppia campata, cesto e serranda divisi in due parti.



Modello Portata
Q [m3/h]
Perdita di carico
Dps [Pa]
UP0 300×100 [60-130] [1-10]
UP0 400×100 [70-170] [1-10]
UP0 500×100 [80-220] [1-10]
UP0 600×100 [90-260] [1-10]
UP0 300×200 [100-340] [1-10]
UP0 400×300 [120-460] [1-10]
UP0 500×200 [140-580] [1-10]
UP0 600×200 [160-700] [1-10]
UP0 300×300 [130-550] [1-10]
UP0 400×300 [170-750] [1-10]
UP0 500×300 [220-940] [1-10]
UP0 600×300 [260-1140] [1-10]
UP0 400×400 [250-1030] [1-10]
UP0 500×400 [300-1300] [1-10]
UP0 600×400 [370-1600] [1-10]
UP0 500×500 [390-1160] [1-10]
UP0 600×500 [470-2010] [1-10]
UP0 800×500 [630-2720] [1-10]
UP0 1000×500 [800-3430] [1-10]
UP0 600×600 [570-2450] [1-10]
UP0 800×600 [760-3310] [1-10]
UP0 1000×600 [960-4180] [1-10]
UP0 1200×600 [1150-5100] [1-10]



Modelli disponibili:

  • Griglia UP0 600X150 senza serranda
  • Griglia UP0 600X200 con serranda
  • Griglia UP0 600X300 con serranda
  • Griglia UP0 600X300 con serranda senza telaio
  • Griglia UP0 600X600 con serranda
