Diffusori circolari KU2


Diffusori circolari a coni regolabili in abs con serranda

COD: TVVM54. Categoria: . Tag: .
Descrizione

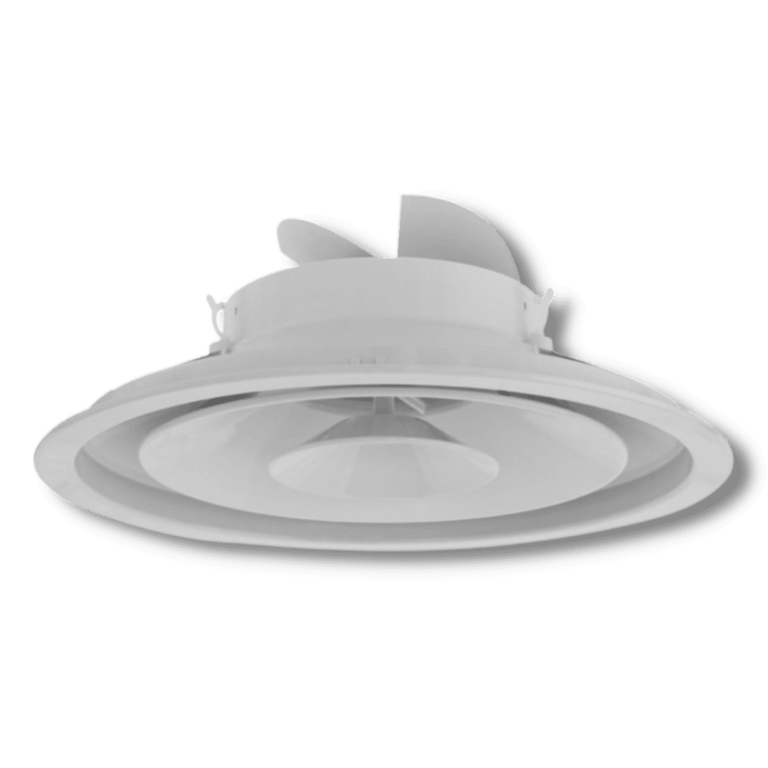

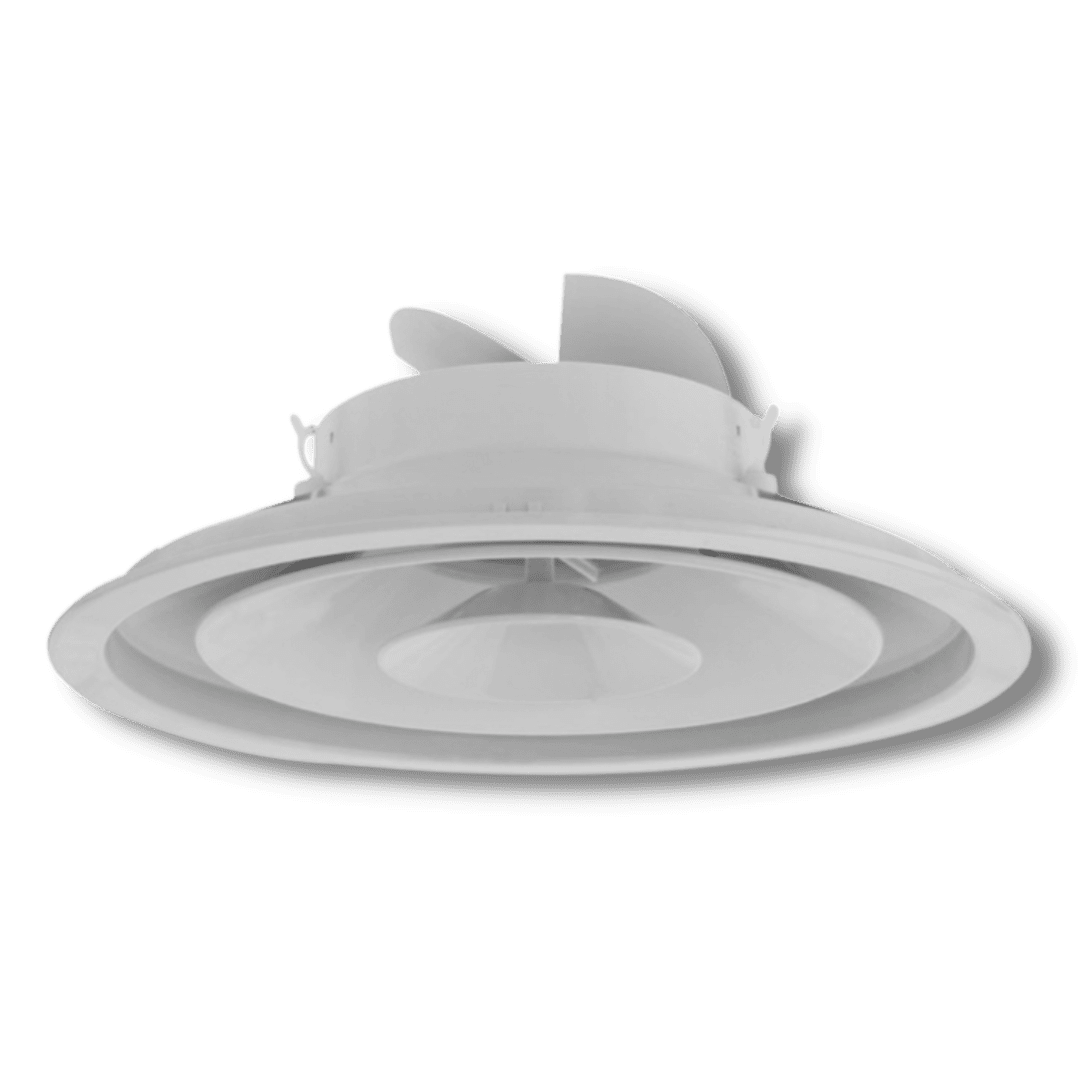

Le unità della serie KU2 sono diffusori circolari a coni regolabili (n° 3) in ABS.
Questi diffusori sono idonei all’applicazione in mandata sia in riscaldamento che in raffreddamento e vengono installati a soffitto.



Caratteristiche Tecniche

  • Diametri disponibili da 160 a 250mm
  • Costruzione in ABS antistatico bianco RAL 9010
  • Regolazione a mezzo vite micrometrica dei singoli coni
  • Altezza di installazione compresa tra 2,6 e 6,0m
  • Portate d’aria da 100 a 1.000 m3/h
  • Fissaggio condotto flessibile e su soffitto in cartongesso a mezzo clips
  • Disponibile a parte pannello ad innesto rapido 596×596 mm e serranda captatrice



Modello Ø D[mm] Ø A[mm] H[mm] Portata
Q[m3/h]		 Lancio orizzontale X0.20[m]
(Vt 0,25 m/s)		 Perdita di carico
∆p[Pa]		 Rumore
LA [dB(A)]
KU2 160 155 335 104 [200-400] [2-4,5] [<5-23] [<20-38]
KU2 200 196 423 118 [200-600] [1,5-4,5] [<5-21] [<20-40]
KU2 250 246 517 130 [300-800] [2-5,5] [<5-16] [<20-40]



Modelli disponibili:

  • Diffusore circolare KU2S con serranda da Ø160 a Ø250
  • Pannello ad aggancio rapido per diffusore da Ø160 a Ø250
