Diffusori a geometria fissa KPZ

Le unità della serie KPZ sono diffusori quadri a geometria fissa ribassati

COD: TVVM6204 Categoria: Tag:
Descrizione

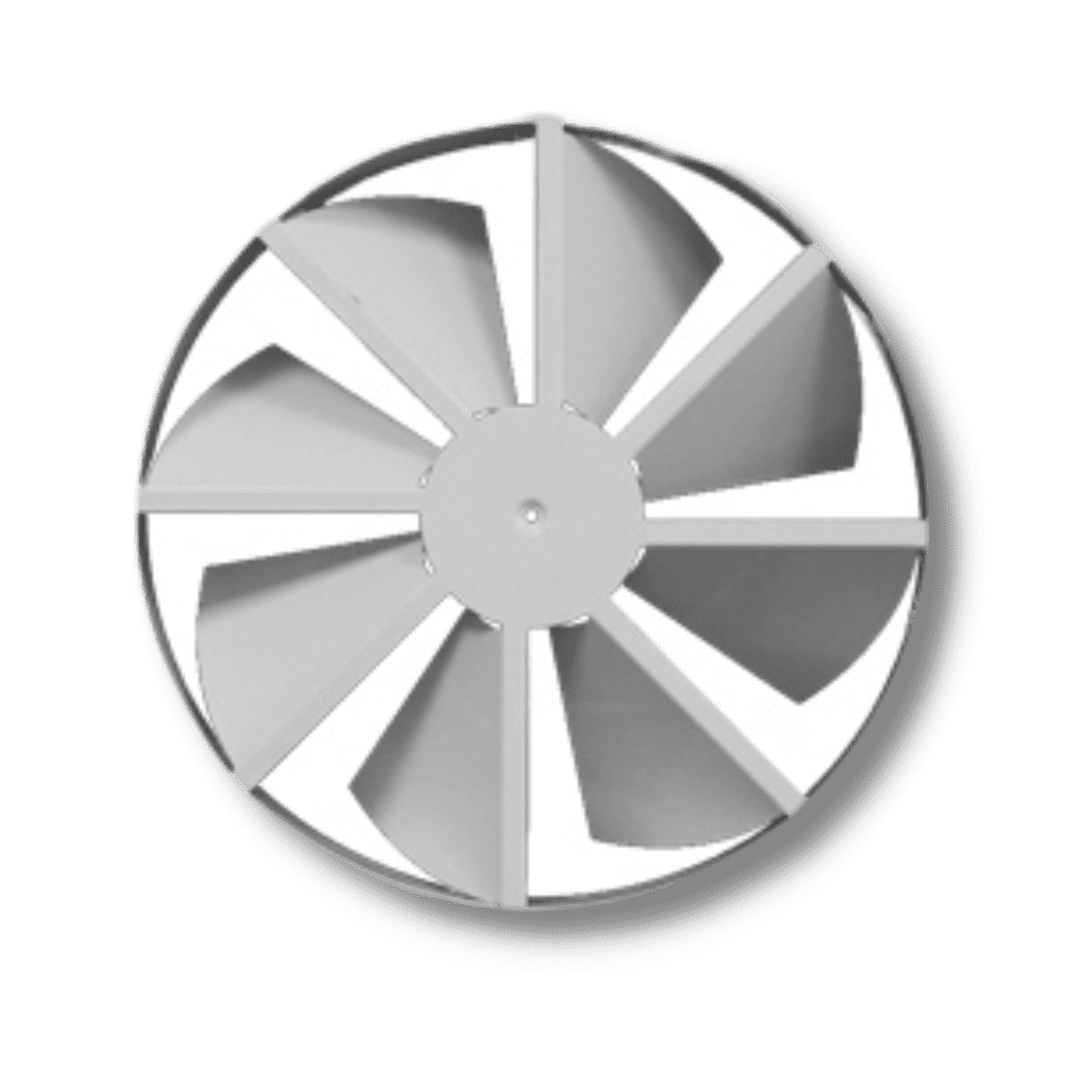

Le unità della serie KPZ sono diffusori circolari a geometria fissa ribassati.
Questi diffusori dispongono di una serie di alette radiali fisse ottenute mediante stampaggio.
Sono idonei sia in mandata che in ripresa sempre che non vi siano particolari necessità di orientamento del lancio o forti gradienti di temperatura.



Caratteristiche Tecniche

  • Diametri disponibili da 125 a 400mm
  • Costruzione internamente in acciaio verniciato bianco RAL 9010
  • Disponibile costruzione su pannello 595×595 (KPZ6) anche con bordo piatto (KPZB6)
  • Altezza di installazione compresa tra 2,7 e 5,1m
  • Portate d’aria da 30 a 1.000 m3/h
  • Fissaggio a mezzo vite centrale con tappino bianco coprivite
  • Plenum in acciaio zincato con o senza serranda, equalizzatore e isolamento
  • Fornibili serranda a farfalla, captatrice e collarino di fissaggio



Modello A[mm] B[mm] Ø C[mm] Ø D[mm] Portata [m3/h] Perdita di carico
∆p[Pa]		 Rumore LW
[dBa]
KPZ 125 171 171 28 122 [30-80] [<5-26] [<20-41]
KPZ 160 214 214 50 157 [40-100] [<5-14] [<20-41]
KPZ 200 264 264 50 197 [70-180] [<5-19] [<20-41]
KPZ 250 326 326 65 247 [100-284] [5-16] [<20-41]
KPZ 315 404 404 87 312 [200-520] [<5-27] [<20-45]
KPZ 400 500 500 87 397 [350-910] [<5-25] [<20-45]



Modelli disponibili:

  • Diffusori quadri a geometria fissa ribassati KPZ
