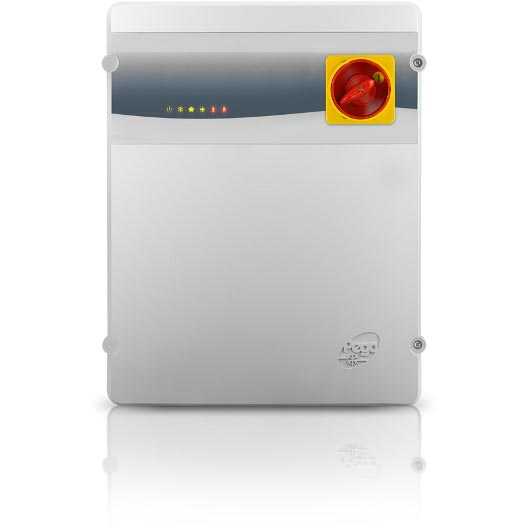

Linea quadri di potenza per impianti frigoriferi con compressore trifase fino a 10 HP da abbinare ad un esterno cella.
In essi è previsto il comando di compressore, ventole del condensatore, ventole dell’evaporatore, valvola solenoide e resistenze di sbrinamento gestite per mezzo dei consensi di chiamata freddo, ventole e sbrinamento provenienti da un esterno cella.
Caratteristiche principali
- Gestione diretta di compressore, ventole del condensatore, resistenza olio compressore, resistenze di sbrinamento, ventilatori dell’evaporatore, valvola solenoide e tutte le protezioni elettriche previste dalle normative.
- Quadro compatto in ABS autoestinguente con grado di protezione IP65 e sezionatore a fronte quadro.
- Timer elettromeccanico per gestire gli sbrinamenti a tempo.
- Segnalazione con icone a LED dello stato dell’impianto.
- Predisposto per essere comandato da termostato, termoregolatore o esterno cella.
- Predisposto per poter alloggiare il termoregolatore a fronte quadro.
Applicazioni
- Gestione di impianti frigoriferi trifase fino a 10 HP statici o ventilati, con sbrinamento elettrico o a sosta in abbinamento ad un esterno cella.
Opzioni
- Installazione di protezioni magnetotermiche al posto delle protezioni a fusibile.
- Fermata del compressore in pump-down.
- Funzione datalogger con quadro esterno cella PLUS200 EXPERT CR per registrazione di temperature ed allarmi.
| Caratteristiche Tecniche | ECP300 VD CR | ECP400 VD CR | ECP750 VD CR | ECP1000 VD CR |

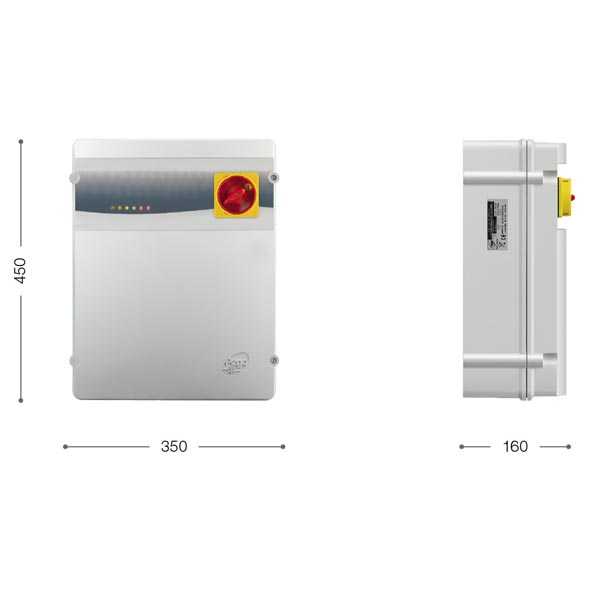

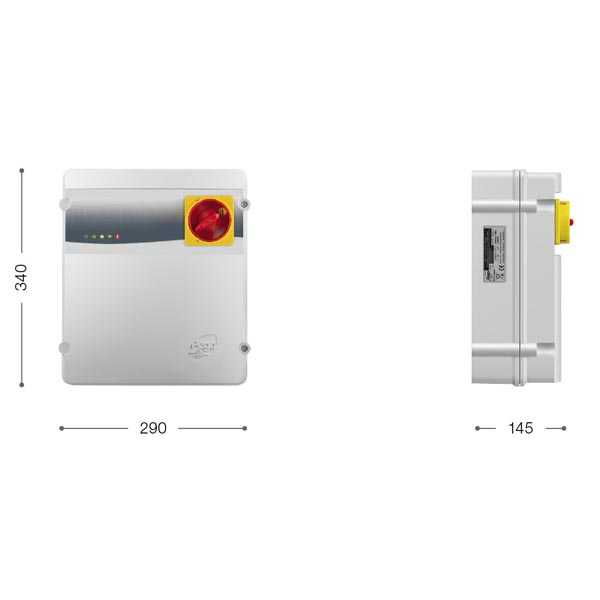

| Dimensioni cassetta | 290x340x145 mm | 350x450x160 mm | 350x450x160 mm | 350x450x160 mm |
| Peso | 5 Kg | 6 Kg | 6 Kg | 7 Kg |
| Grado di protezione | IP 65 | IP 65 | IP 65 | IP 65 |
| Alimentazione | 400 V AC ±10% 50/60 Hz | 400 V AC ±10% 50/60 Hz | 400 V AC ±10% 50/60 Hz | 400 V AC ±10% 50/60 Hz |
| Tipo di comando | Trifase | Trifase | Trifase | Trifase |
| Temperatura di lavoro | -5 ÷ +50°C | -5 ÷ +50°C | -5 ÷ +50°C | -5 ÷ +50°C |
| Temperatura di stoccaggio | -10 ÷ +70°C | -10 ÷ +70°C | -10 ÷ +70°C | -10 ÷ +70°C |
| Umidità relativa ambiente | < 90% Rh | < 90% Rh | < 90% Rh | < 90% Rh |
| Range di lettura | -45 ÷ +45°C | -45 ÷ +45°C | -45 ÷ +45°C | -45 ÷ +45°C |
| Interruttore generale blocco porta | 16 A | 32 A | 32 A | 32 A |
| Protezione compresso | Relè termico | Relè termico | Relè termico | Relè termico |
| Protezione generale | Fusibili | Fusibili | Fusibili | Fusibili |
| Controllo compressore | ON/OFF esterno | ON/OFF esterno | ON/OFF esterno | ON/OFF esterno |
| Controllo sbrinamento | ON/OFF esterno | ON/OFF esterno | ON/OFF esterno | ON/OFF esterno |
| Controllo ventilatori | ON/OFF esterno | ON/OFF esterno | ON/OFF esterno | ON/OFF esterno |
| Elettrico | Elettrico | Elettrico | Elettrico | |
| Trasformatore di isolamento | PRESENTE | PRESENTE | PRESENTE | |
| Indicazione stato componenti | Led | Led | Led | Led |
| Segnalazioni allarme | Led | Led | Led | Led |
| Ingressi | ||||
| Compressore | SOLO CONSENSO | SOLO CONSENSO | SOLO CONSENSO | SOLO CONSENSO |
| Sbrinametno | SOLO CONSENSO | SOLO CONSENSO | SOLO CONSENSO | SOLO CONSENSO |
| Ventole evaporatore | SOLO CONSENSO | SOLO CONSENSO | SOLO CONSENSO | SOLO CONSENSO |
| Pressostato olio | PRESENTE | |||
| Pressostato alta/bassa | PRESENTE | PRESENTE | PRESENTE | PRESENTE |
| Collegamento per KRIWAN® | PRESENTE | PRESENTE | PRESENTE | PRESENTE |
| Pressostato parz. ventole condensatore (p.p) | PRESENTE | PRESENTE | PRESENTE | |
| Uscite | ||||
| Compressore | 2200 W (0,5÷3 HP) | 2200 ÷ 3000 W (3÷4 HP) | 3000 ÷ 5500 W (4÷7,5 HP) | 5500 ÷ 7500 W (7÷10 HP) |
| Uscita 1 ventole condensatore | 800 W (1 PH) | 800 W (1 PH) totali (1 PH) | 800 W (1 PH) totali (1 PH) | 2000 W (1 PH / 3 PH) |
| Uscita 2 ventole condensatore (Parial.) | 800 W (1 PH) totali (1 PH) | 800 W (1 PH) totali (1 PH) | 2000 W (1 PH / 3 PH) | |
| Ventole evaporatore | 800 W (1 PH) | 2000 W (1 PH) | 2000 W (1 PH) | 2000 W (1 PH / 3 PH) |
| Sbrinamento | 4000 W (AC1) | 7500 W (AC1) | 9000 W (AC1) | 12000 W (AC1) |
| Luce cella | PRESENTE | PRESENTE | PRESENTE | PRESENTE |
| Valvola solenoide | PRESENTE | PRESENTE | PRESENTE | PRESENTE |
| Resistenza olio compressore | PRESENTE | PRESENTE | PRESENTE | |
| Ingombro | ||||
 |  |  |  | |

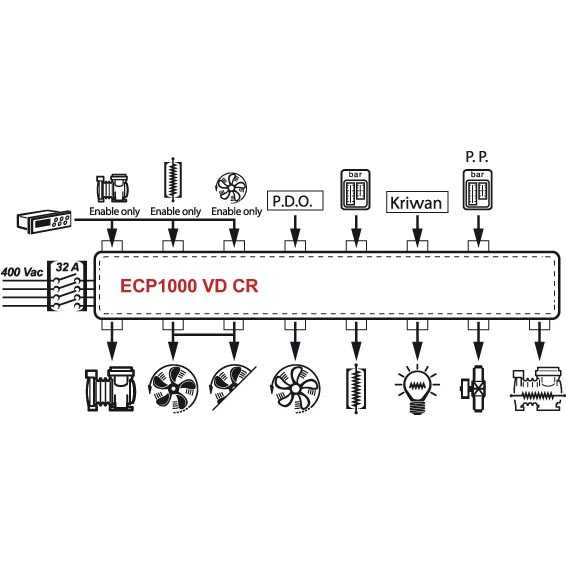

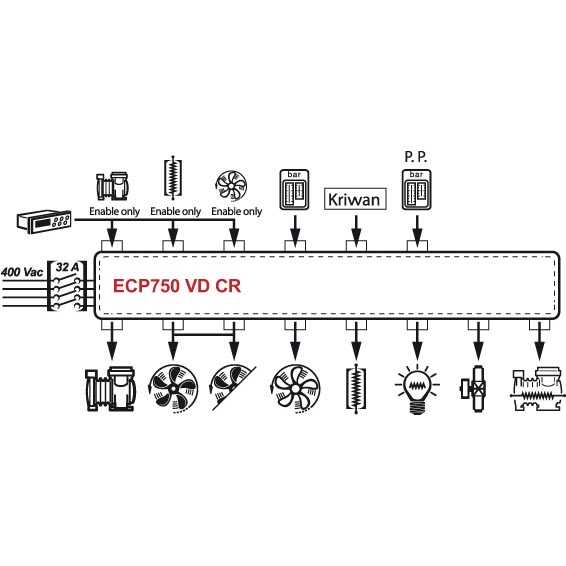

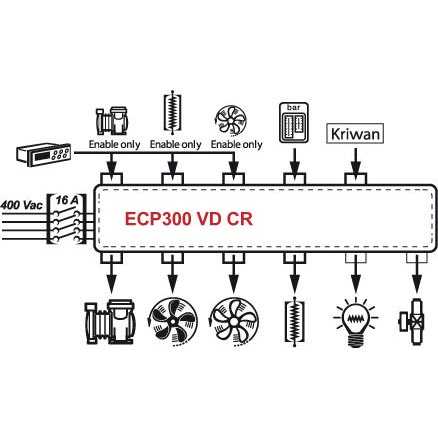

| Schema di connessione | ||||
 |  |  |  | |
