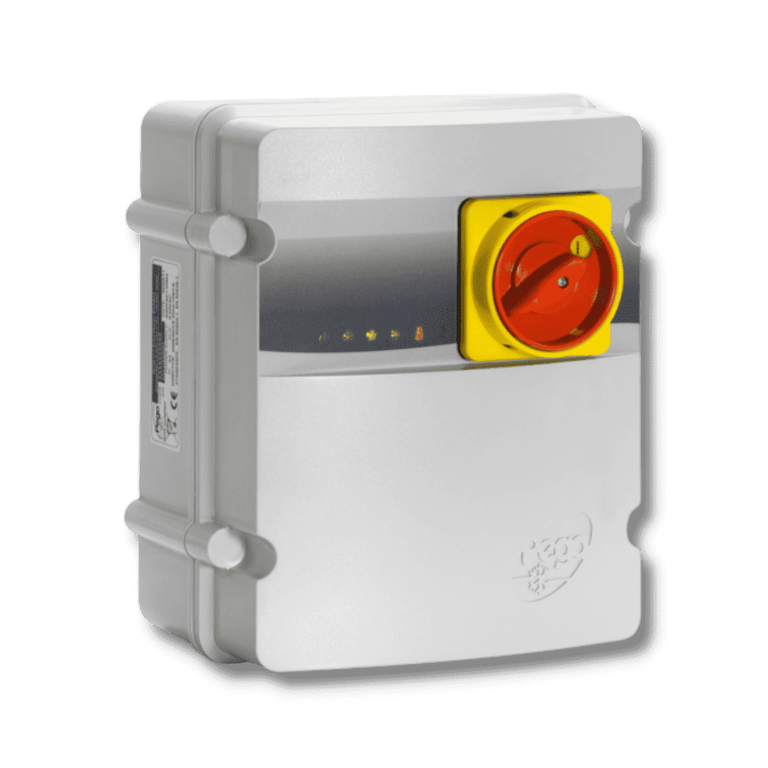

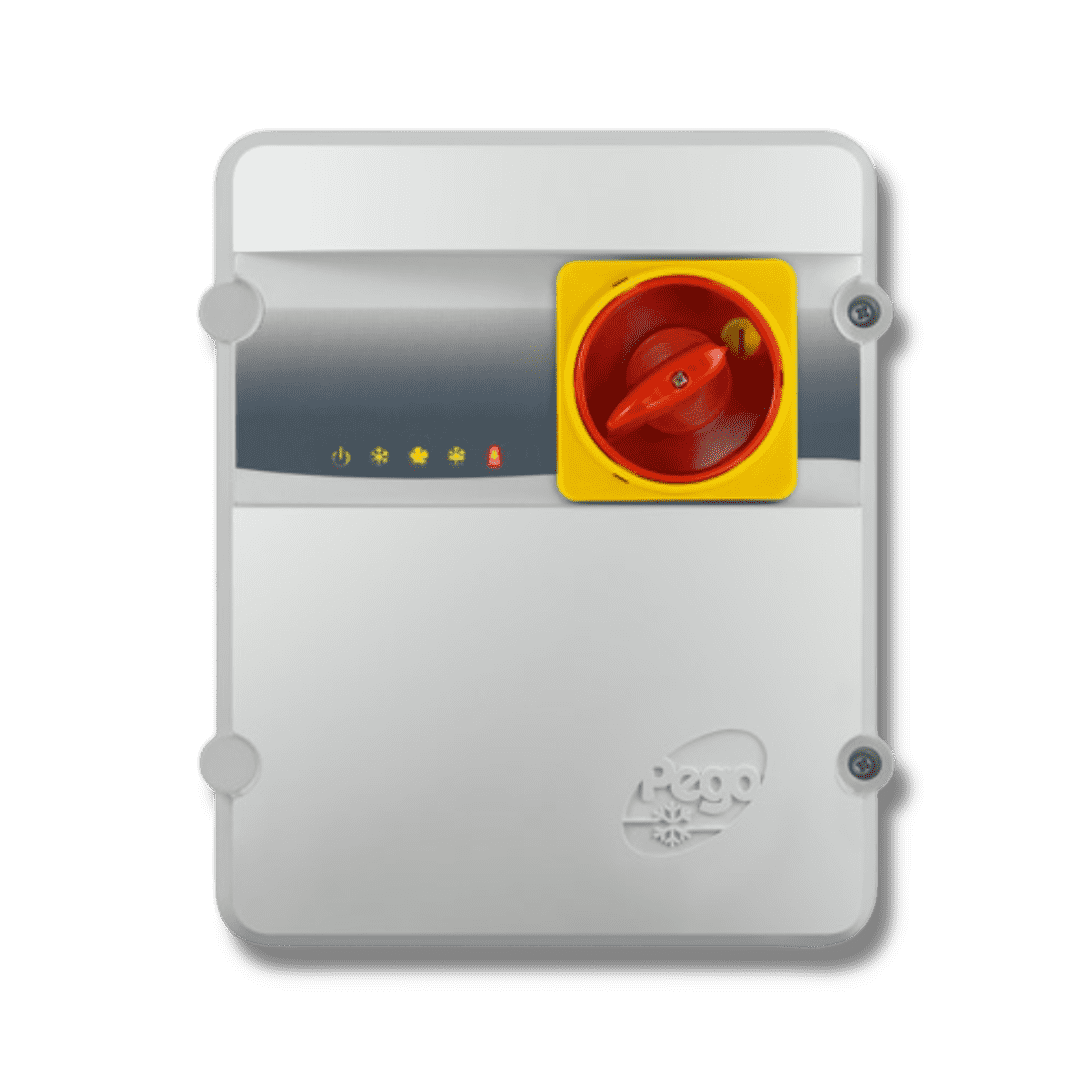

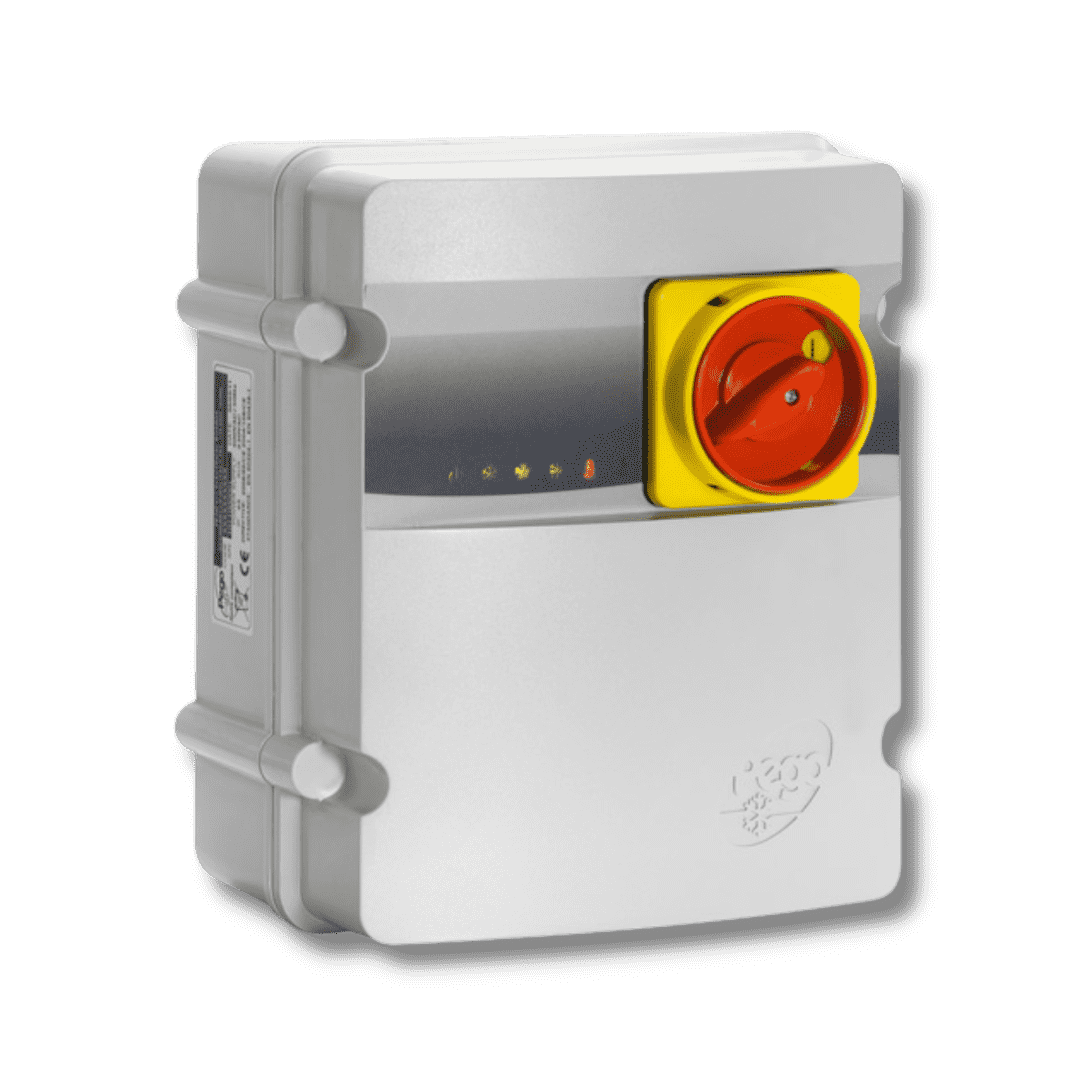

Soluzione semplice e compatta per la gestione dell’unità motocondensante monofase fino a 2 HP e trifase fino a 3 HP.
La chiamata può avvenire da pressostato (fermata compressore in pump-down) da termostato o da contatto pulito.
Caratteristiche principali
- Gestione diretta di compressore, ventole del condensatore e di tutte le protezioni elettriche previste dalle normative.
- Chiamata compressore da pressostato, termostato o contatto pulito.
- Quadro compatto in ABS autoestinguente con grado di protezione IP 65 e sezionatore a frontequadro.
- Segnalazione con icone a LED dello stato dell’impianto.
Applicazioni
- ECP 04 M Gestione dell’ unità motocondensante con compressore monofase fino a 2 HP.
- ECP 04 Gestione dell’ unità motocondensante con compressore trifase fino a 3 HP.
| Caratteristiche Tecniche | ECP 04 M | ECP 04 | |
| Dimensioni cassetta | 210 x 260 x 145 mm | 210 x 260 x 145 mm | |
| Peso | 4 Kg | 4 Kg | |
| Grado di protezione | IP 65 | IP 65 | |
| Alimentazione | 230 V AC ±10% 50/60 Hz | 400 V AC ±10% 50/60 Hz | |
| Tipo di comando | Monofase | Trifase (3F + N + T) |
|
| Temperatura di lavoro | -5 ÷ +50°C | -5 ÷ +50°C | |
| Temperatura di stoccaggio | -10 ÷ +70°C | -10 ÷ +70°C | |
| Umidità relativa ambiente | < 90% Rh | < 90% Rh | |
| Interruttore generale blocco porta | 16 A | 16 A | |
| Protezione compresso | Relè termico | ||
| Protezione generale | Fusibili | Fusibili | |
| Controllo | Pressostato esterno | Pressostato esterno | |
| Fermata in pump-down | PRESENTE | PRESENTE | |
| Indicazione stato componenti | Led | Led | |
| Ingressi | |||
| Pressostato o termostato | PRESENTE | PRESENTE | |
| Uscite | |||
| Compressore | 1500 W (2 HP) (1 PH) | 2200 W (3 HP) (3 PH) | |
| Ventole condensatore | 800 W (1PH) | 800 W (1PH) | |

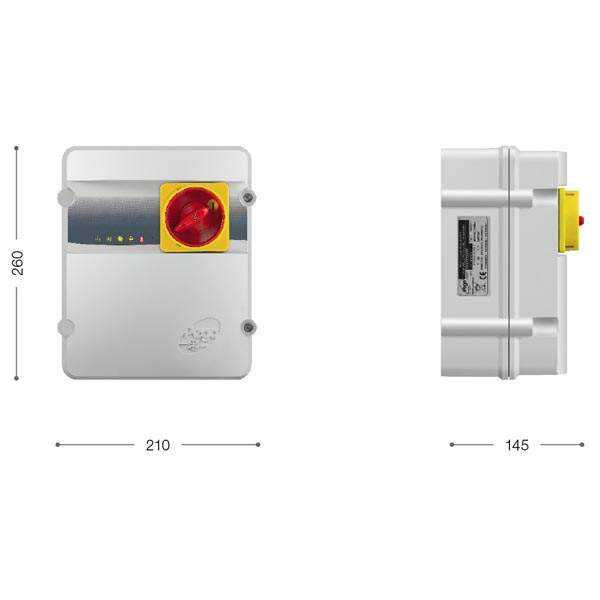

| Ingombro | |||
 |
 |
||
| Schema di connessione | |||
 |
 |
||
