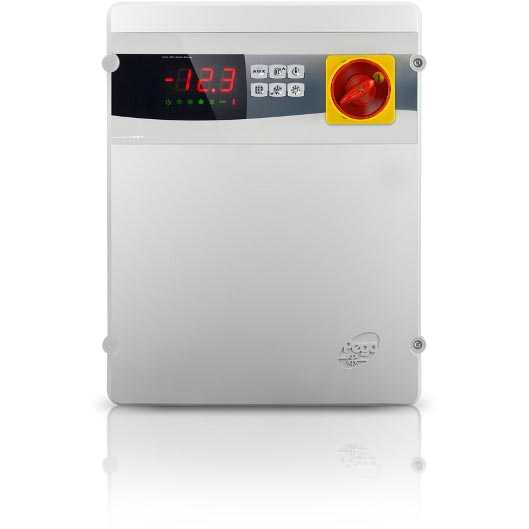

Linea quadri di potenza e controllo per impianti frigoriferi con compressore trifase fino a 10 HP pensati per la gestione completa della cella.
Le diverse gamme di potenza abbinate alle varie opzioni permettono la scelta di un quadro “AD HOC” per l’impianto.
Caratteristiche principali
- Gestione diretta di compressore, ventole del condensatore, resistenza olio compressore, resistenze di sbrinamento, ventilatori dell’evaporatore, valvola solenoide, luce cella e tutte le protezioni elettriche previste dalle normative.
- Quadro compatto in ABS autoestinguente con grado di protezione IP65 e sezionatore a fronte quadro.
- Elettronica di controllo con ampio display a LED e tastiera di semplice utilizzo.
- Segnalazione con icone a LED dello stato dell’impianto.
- RS485 per la connessione alla rete di supervisione industriale TeleNET o protocollo standard Modbus-RTU.
Applicazioni
- Gestione di impianti frigoriferi trifase fino a 10 HP statici o ventilati, con sbrinamento elettrico o a sosta in abbinamento ad un termostato, un termoregolatore o un esterno cella che dia un contatto di richiesta freddo.
Opzioni
- Installazione di protezioni magnetotermiche al posto delle protezioni a fusibile.
- Uscita di allarme con contatto pulito per attivare ulteriori dispositivi di segnalazione come sirene o combinatore telefonico.
- Fermata del compressore in pump-down.
- Gestione dello sbrinamento a gas caldo.
| Caratteristiche Tecniche | ECP300 BASE4 VD | ECP400 BASE4 VD | ECP750 BASE4 VD | ECP1000 BASE4 VD |
| Dimensioni cassetta | 290x340x145 mm | 350x450x160 mm | 350x450x160 mm | 350x450x160 mm |
| Peso | 5 Kg | 6 Kg | 6 Kg | 7 Kg |
| Grado di protezione | IP 65 | IP 65 | IP 65 | IP 65 |
| Alimentazione | 400 V AC ±10% 50/60 Hz | 400 V AC ±10% 50/60 Hz | 400 V AC ±10% 50/60 Hz | 400 V AC ±10% 50/60 Hz |
| Tipo di comando | Trifase | Trifase | Trifase | Trifase |
| Temperatura di lavoro | -5 ÷ +50°C | -5 ÷ +50°C | -5 ÷ +50°C | -5 ÷ +50°C |
| Temperatura di stoccaggio | -10 ÷ +70°C | -10 ÷ +70°C | -10 ÷ +70°C | -10 ÷ +70°C |
| Umidità relativa ambiente | < 90% Rh | < 90% Rh | < 90% Rh | < 90% Rh |
| Range di lettura | -45 ÷ +45°C | -45 ÷ +45°C | -45 ÷ +45°C | -45 ÷ +45°C |
| Interruttore generale blocco porta | 16 A | 32 A | 32 A | 32 A |
| Protezione compresso | Relè termico | Relè termico | Relè termico | Relè termico |
| Protezione generale | Fusibili | Fusibili | Fusibili | Fusibili |
| Controllo | PEGO | PEGO | PEGO | PEGO |
| Sbrinamento | Elettrico | Elettrico | Elettrico | Elettrico |
| Trasformatore di isolamento | PRESENTE | PRESENTE | PRESENTE | |
| Indicazione stato componenti | Led + Display | Led + Display | Led + Display | Led + Display |
| Segnalazioni allarme | Led + Buzzer | Led + Buzzer | Led + Buzzer | Led + Buzzer |
| Ingressi | ||||
| Sonda cella | NTC 10 KΩ | NTC 10 KΩ | NTC 10 KΩ | NTC 10 KΩ |
| Sonda evaporatore | NTC 10 KΩ | NTC 10 KΩ | NTC 10 KΩ | NTC 10 KΩ |
| Micro porta | PRESENTE | PRESENTE | PRESENTE | PRESENTE |
| Pressostato differenziale olio | PRESENTE | |||
| Pressostato alta/bassa pressione | PRESENTE | PRESENTE | PRESENTE | PRESENTE |
| Collegamento per KRIWAN® | PRESENTE | PRESENTE | PRESENTE | PRESENTE |
| Uscite | ||||
| Compressore | 2200 W (0,5÷3 HP) | 2200 ÷ 3000 W (3÷4 HP) | 3000 ÷ 5500 W (4÷7,5 HP) | 5500 ÷ 7500 W (7÷10 HP) |
| Uscita 1 ventole condensatore | 800 W (1 PH) | 800 W (1 PH) totali (1 PH) | 800 W (1 PH) totali (1 PH) | 2000 W (1 PH / 3 PH) |
| Uscita 2 ventole condensatore | 2000 W (1 PH / 3 PH) | |||
| Ventole evaporatore | 800 W (1 PH) | 2000 W (1 PH) | 2×2000 W (1 PH) | 3×2000 W (1 PH / 3 PH) |
| Sbrinamento | 4000 W (AC1) | 7500 W | 9000 W | 12000 W |
| Luce cella | PRESENTE | PRESENTE | PRESENTE | PRESENTE |
| Valvola solenoide | PRESENTE | PRESENTE | PRESENTE | PRESENTE |
| Resistenza olio compressore | PRESENTE | PRESENTE | PRESENTE | PRESENTE |
| Relè allarme | PRESENTE (a richiesta) | PRESENTE (a richiesta) | PRESENTE (a richiesta) | PRESENTE (a richiesta) |
| Supervisione | TELENET / MODBUS-RTU | TELENET/ MODBUS-RTU | TELENET/ MODBUS-RTU | TELENET/ MODBUS-RTU |

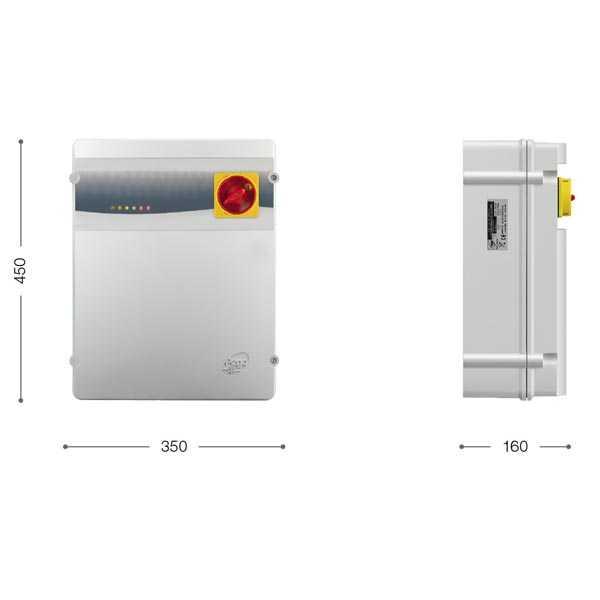

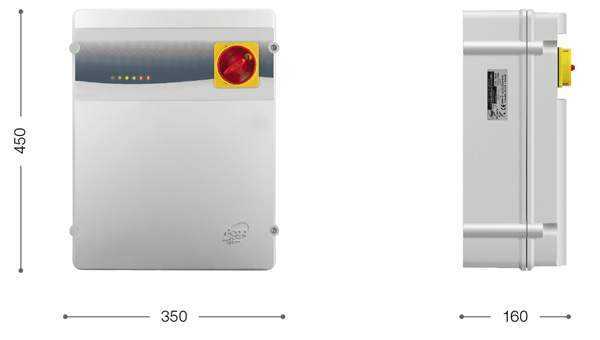

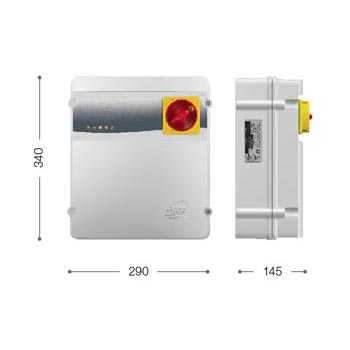

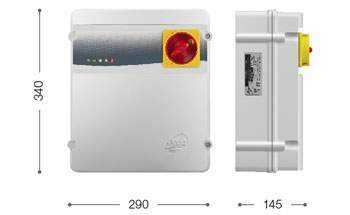

| Ingombro | ||||
 |  |  |  | |

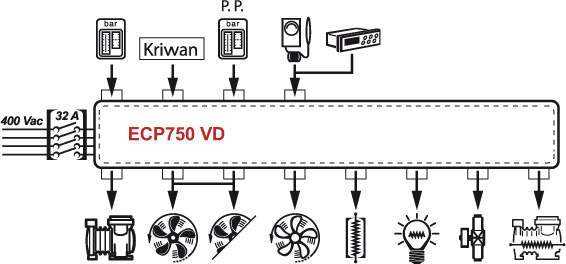

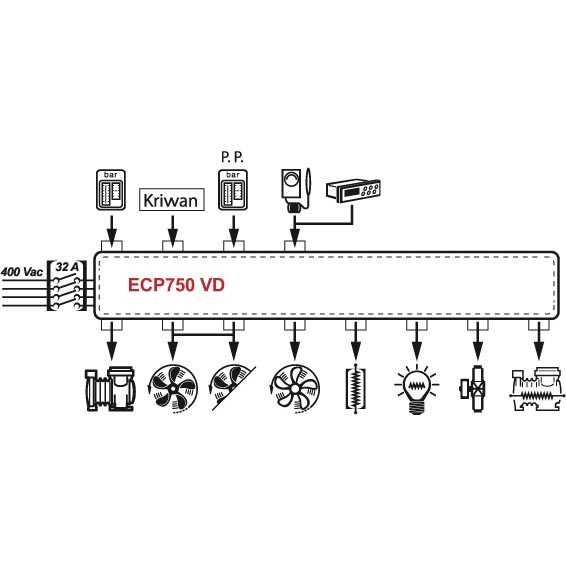

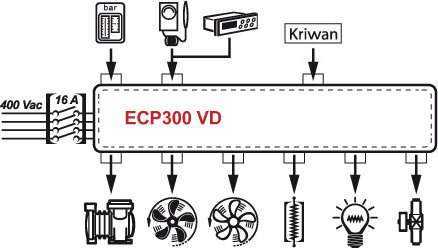

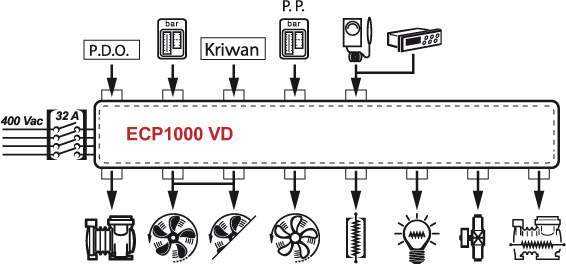

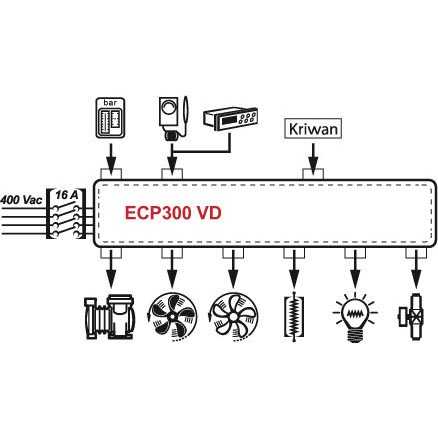

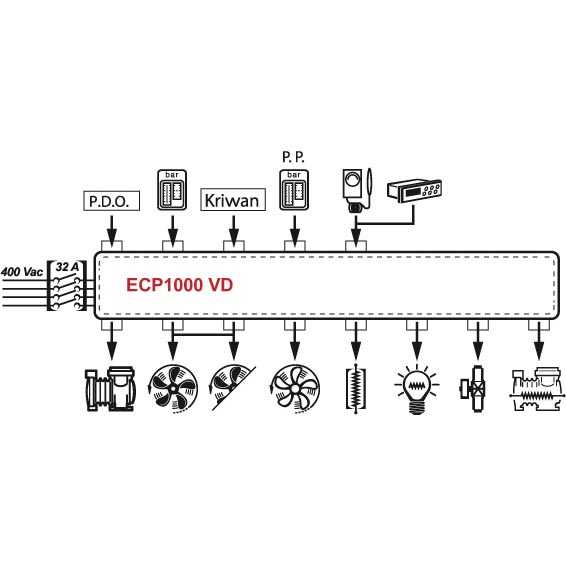

| Schema di connessione | ||||
 |  |  |  | |
