ECP 07 / ECP 10


Soluzione semplice e compatta per la gestione dell’unità motocondensante

COD: AFP704. Categoria: .
Descrizione

Soluzione semplice e compatta per la gestione dell’unità motocondensante trifase fino a 10 HP.
La chiamata può avvenire da pressostato (fermata compressore in pump-down), da termostato o da contatto pulito.

Caratteristiche principali

  • Gestione diretta di compressore,ventole del condensatore e tutte le protezioni elettriche previste dalle normative.
  • Chiamata compressore da pressostato, termostato o contatto pulito.
  • Quadro compatto in ABS autoestinguente con grado di protezione IP65 e sezionatore a frontequadro.
  • Segnalazione con icone a LED dello stato dell’impianto.

Applicazioni

  • ECP 07: Gestione dell’ unità motocondensante con compressore trifase fino a 7 HP.
  • ECP 10: Gestione dell’ unità motocondensante con compressore trifase fino a 10 HP.



Caratteristiche Tecniche ECP 07 ECP 10
Dimensioni cassetta 290 x 340 x 145 mm 290 x 340 x 145 mm
Peso 4 Kg 6 Kg
Grado di protezione IP 65 IP 65
Alimentazione 230 V AC ±10% 50/60 Hz 400 V AC ±10% 50/60 Hz
Tipo di comando Trifase Trifase
Temperatura di lavoro -5 ÷ +50°C -5 ÷ +50°C
Temperatura di stoccaggio -10 ÷ +70°C -10 ÷ +70°C
Umidità relativa ambiente < 90% Rh < 90% Rh
Interruttore generale blocco porta 32 A 32 A
Protezione compresso Relè termico Relè termico
Protezione generale Fusibili Fusibili
Controllo Pressostato esterno Pressostato esterno
Fermata in pump-down PRESENTE PRESENTE
Indicazione stato componenti Led Led
Ingressi
Pressostato o termostato PRESENTE PRESENTE
Pressostato olio PRESENTE
Collegamento per Kriwan® PRESENTE PRESENTE
Pressostato parzial.
ventole condensatore (p.p.)
PRESENTE
Uscite
Compressore 2200÷5500 W (3÷7 HP) 5500÷7500 W (3÷10 HP)
Uscita 1 ventole condensatore 800 W (1PH) 2000 W (1PH/3PH)
Uscita 2 ventole condensatore (parzial.) Totali (1PH) 2000 W (1PH/3PH)
Resistenza olio compressore PRESENTE

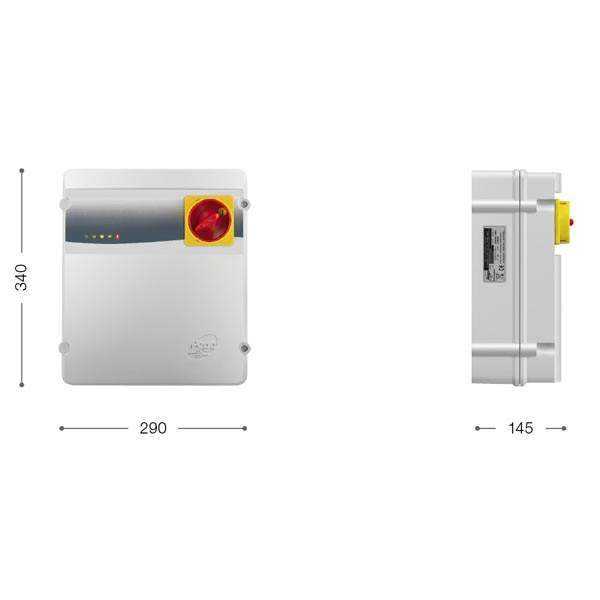

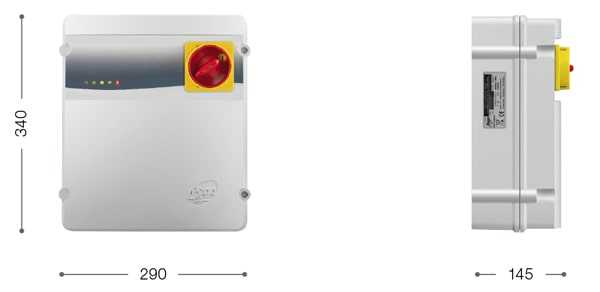

Ingombro

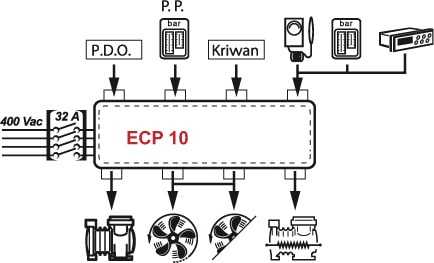

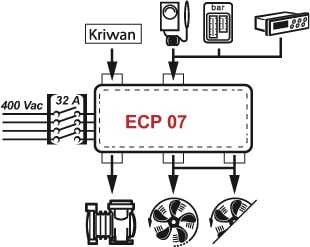

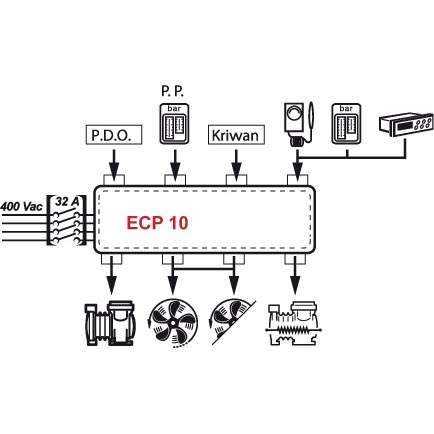

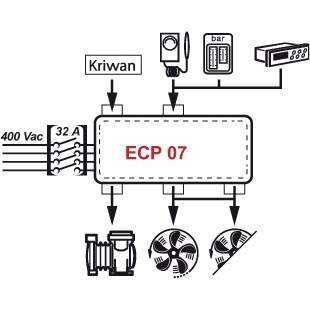

Schema di connessione
