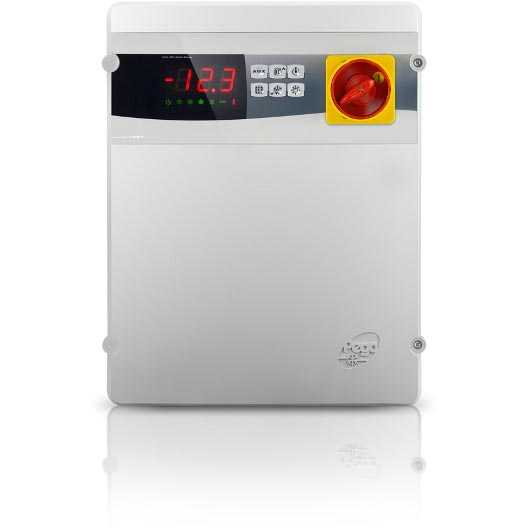

Linea quadri con potenza e controllo elettronico dedicati alla gestione della sola unità evaporante trifase dove le utenze sono abbinate ad una centrale frigorifera.
Le diverse gamme di potenza e le varie opzioni disponibili permettono la scelta di un quadro ad hoc per l’impianto.
Caratteristiche principali
- Consenso per unità motocondensante, resistenze di sbrinamento, ventilatori dell’evaporatore, valvola solenoide, luce cella, resistenza porta e presenza di tutte le protezioni elettriche previste dalle normative.
- Quadro compatto in ABS autoestinguente con grado di protezione IP65 e sezionatore a fronte quadro.
- Elettronica di controllo con ampio display a LED e tastiera di semplice utilizzo.
- Segnalazione con icone a LED dello stato dell’impianto.
- RS485 per la connessione alla rete di supervisione industriale TeleNET o protocollo standard Modbus-RTU.
Applicazioni
- Gestione della sola unità evaporante con sbrinamento elettrico fino a 12 Kw.
Opzioni
- Installazione di protezioni magnetotermiche al posto delle protezioni a fusibile.
- Uscita di allarme con contatto pulito per attivare ulteriori dispositivi di segnalazione come sirene o combinatore telefonico.
| Caratteristiche Tecniche | ECP300 BASE4 U VD | ECP400 BASE4 U VD | ECP750 BASE4 U VD | ECP1000 BASE4 U VD |
| Dimensioni cassetta | 290x340x145 mm | 350x450x160 mm | 350x450x160 mm | 350x450x160 mm |
| Peso | 5 Kg | 6 Kg | 6 Kg | 7 Kg |
| Grado di protezione | IP 65 | IP 65 | IP 65 | IP 65 |
| Alimentazione | 400 V AC ±10% 50/60 Hz | 400 V AC ±10% 50/60 Hz | 400 V AC ±10% 50/60 Hz | 400 V AC ±10% 50/60 Hz |
| Tipo di comando | Trifase | Trifase | Trifase | Trifase |
| Temperatura di lavoro | -5 ÷ +50°C | -5 ÷ +50°C | -5 ÷ +50°C | -5 ÷ +50°C |
| Temperatura di stoccaggio | -10 ÷ +70°C | -10 ÷ +70°C | -10 ÷ +70°C | -10 ÷ +70°C |
| Umidità relativa ambiente | ||||
| Range di lettura | -45 ÷ +45°C | -45 ÷ +45°C | -45 ÷ +45°C | -45 ÷ +45°C |
| Interruttore generale blocco porta | 16 A | 32 A | 32 A | 32 A |
| Protezione generale | Fusibili | Fusibili | Fusibili | Fusibili |
| Controllo | PEGO | PEGO | PEGO | PEGO |
| Sbrinamento | Elettrico | Elettrico | Elettrico | Elettrico |
| Trasformatore di isolamento | PRESENTE | PRESENTE | PRESENTE | |
| Indicazione stato componenti | Led + Display | Led + Display | Led + Display | Led + Display |
| Segnalazioni allarme | Led + Buzzer | Led + Buzzer | Led + Buzzer | Led + Buzzer |
| Ingressi | ||||
| Sonda cella | NTC 10 KΩ | NTC 10 KΩ | NTC 10 KΩ | NTC 10 KΩ |
| Sonda evaporatore | NTC 10 KΩ | NTC 10 KΩ | NTC 10 KΩ | NTC 10 KΩ |
| Micro porta | PRESENTE | PRESENTE | PRESENTE | PRESENTE |
| Allarme uomo in cella | DISPONIBILE | DISPONIBILE | DISPONIBILE | DISPONIBILE |
| Uscite | ||||
| Ventole evaporatore | 500 W (1 HP) | 2000 W (1 PH) | 2×2000 W (1 PH) | 3×2000 W (1 PH / 3 PH) |
| Sbrinamento | 4000 W | 7500 W | 9000 W | 12000 W |
| Luce cella | PRESENTE | PRESENTE | PRESENTE | PRESENTE |
| Valvola solenoide | PRESENTE | PRESENTE | PRESENTE | PRESENTE |
| Consenso per unità motocondensante | PRESENTE | PRESENTE | PRESENTE | PRESENTE |
| Relè allarme | PRESENTE (a richiesta) |
PRESENTE (a richiesta) |
PRESENTE (a richiesta) |
PRESENTE (a richiesta) |
| Supervisione | TELENET / MODBUS-RTU | TELENET / MODBUS-RTU | TELENET / MODBUS-RTU | TELENET / MODBUS-RTU |

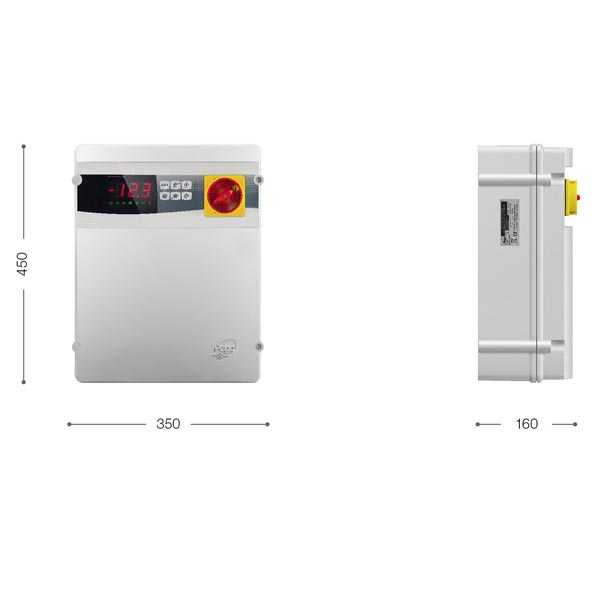

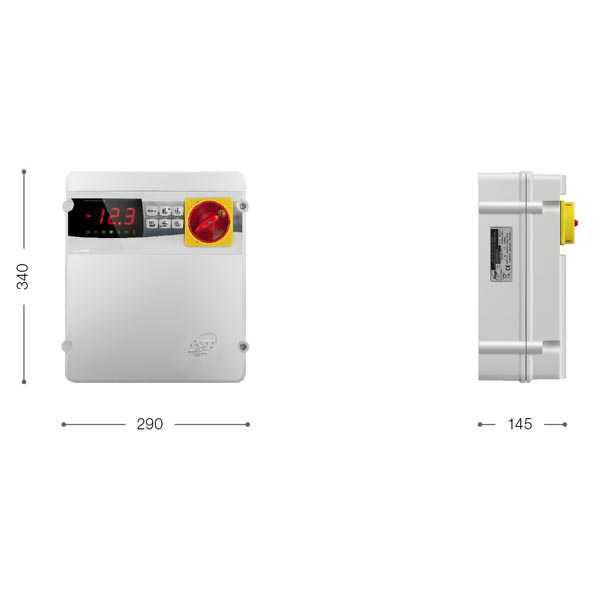

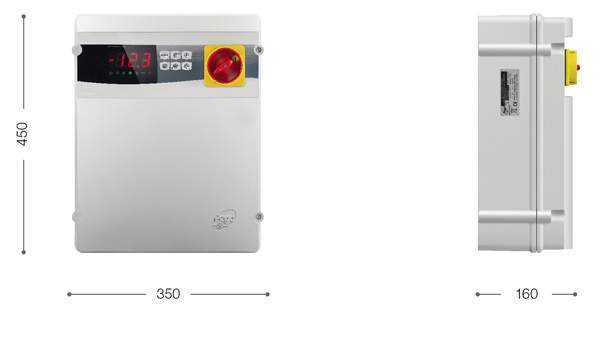

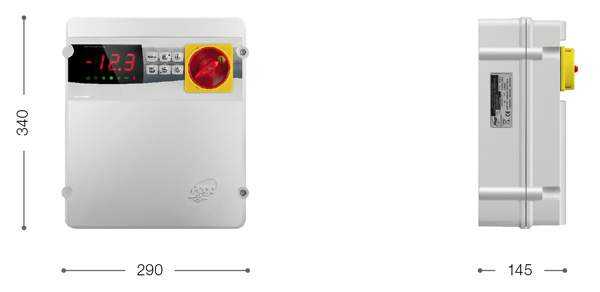

| Ingombro | ||||
 |
 |
 |
 |
|

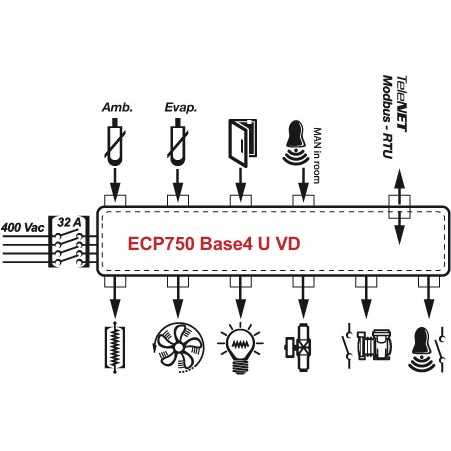

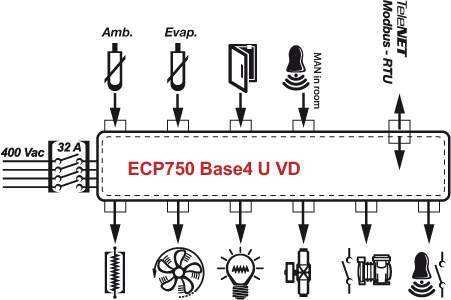

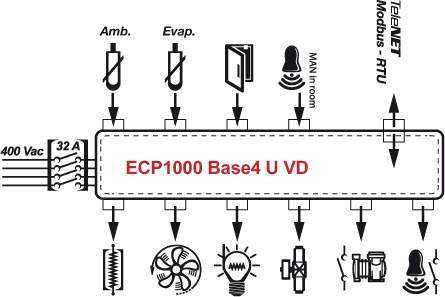

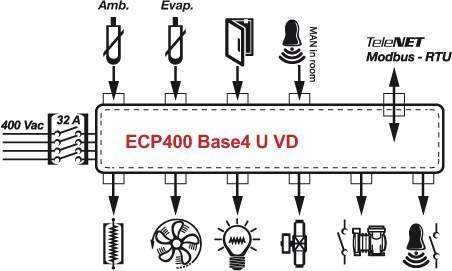

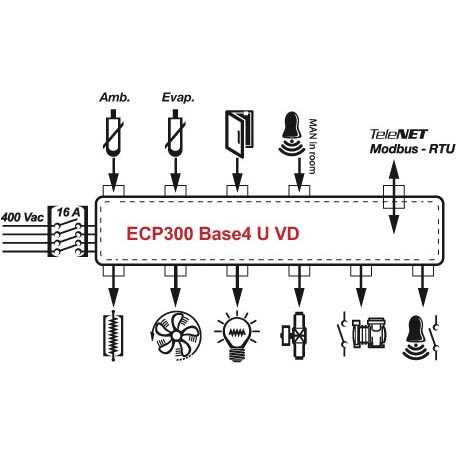

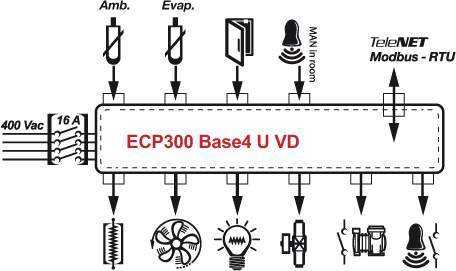

| Schema di connessione | ||||
 |
 |
 |
 |
|
