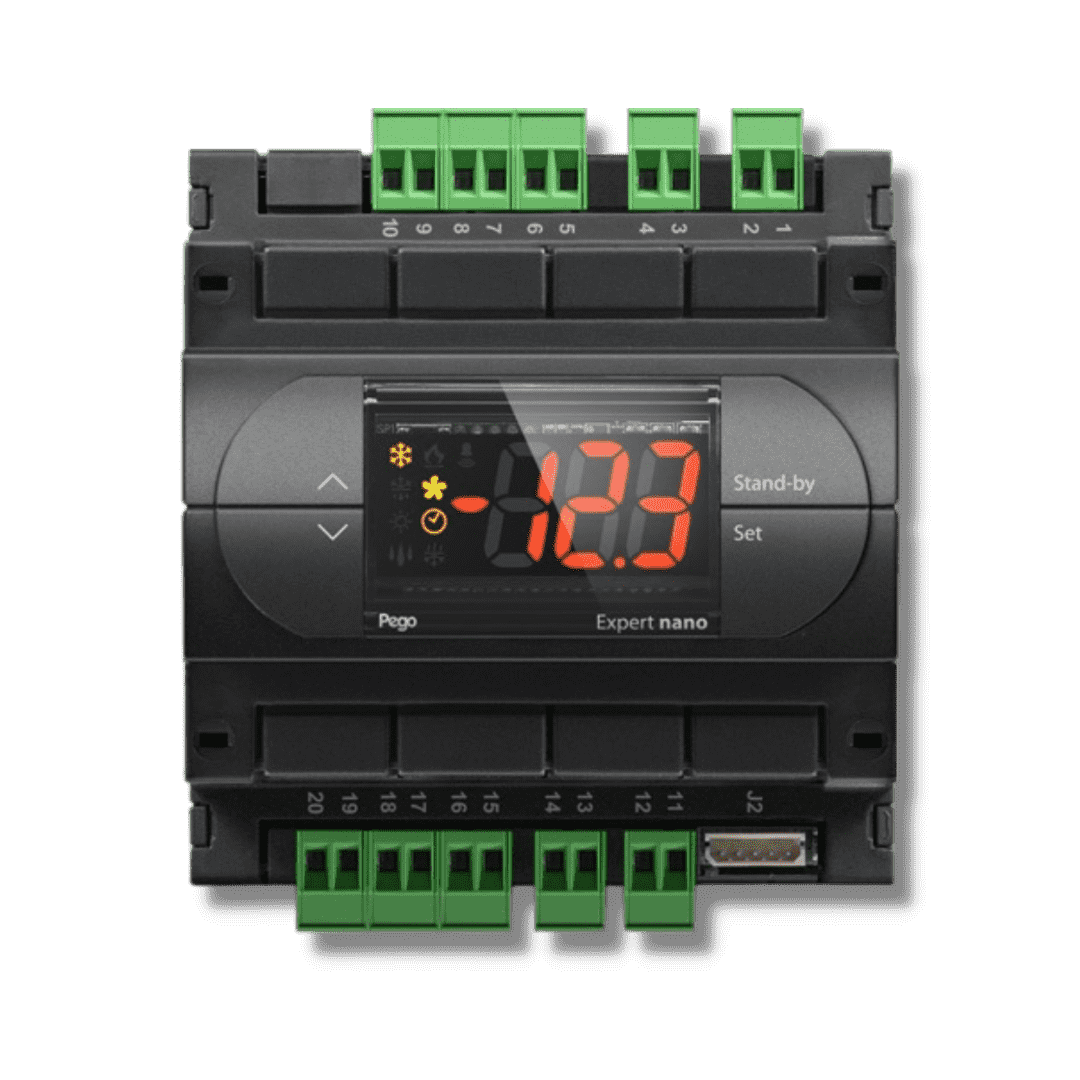

DIN NANO 4CK


COD: AFP00410. Categoria: .
Descrizione

il Din nano 4Ck è un regolatore elettronico a 4 relè da barra Din adatto per la gestione di banchi frigo, vetrine ed unità frigorifere statiche o ventilate, con sbrinamento a sosta o elettrico con orologio integrato (RTC). Esso è dotato di due ingressi analogici per sonde di temperatura nTC, un ingresso digitale, quattro relè per la gestione di compressore, ventole, sbrinamento e allarme (il relè di sbrinamento può essere confi gurato come comando luce ed il relè allarme come ausiliario). il buzzer è di serie ed il regolatore può essere confi gurato anche per applicazioni di chiamata caldo. Opzionale la predisposizione per il collegamento ad un ripetitore di temperatura.

Caratteristiche principali

  • Configurabile per applicazioni freddo o per applicazioni caldo.
  • Relè per la gestione di compressore e ventilatori dell’evaporatore (2 relè non confi gurabili), e resistenze di sbrinamento, allarme, partenza in pump down, luce cella e uscita compressore (2 relè configurabili).
  • Attivazione sbrinamenti in tempo reale, fino a 6 partenze in 24h.
  • Sbrinamento configurabile a sosta, a resistenze o ad inversione di ciclo ed impostabile per frequenza e durata. il fine sbrinamento può avvenire a tempo o per temperatura.
  • Start/stop sbrinamento manuale da tasto.
  • On/off impianto da tasto.
  • On/off luce cella con tasto o tramite micro porta (se si confi gura l’uscita sbrinamento come luce cella).

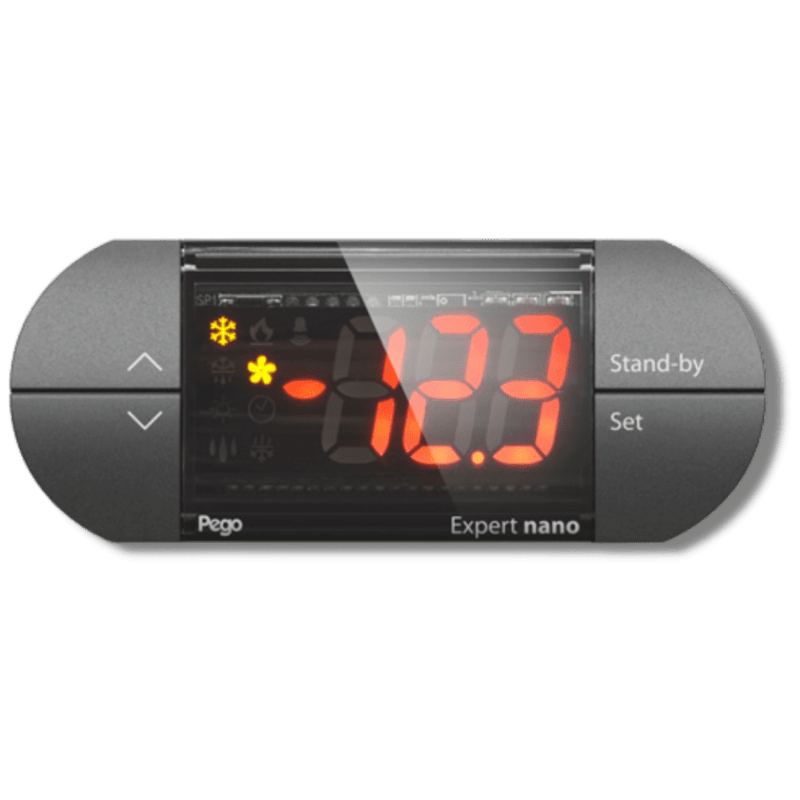

  • E’ disponibile come opzione un display echo ripetitore della temperatura.
  • Display lED a 3 cifre con segno, punto decimale, icone di stato impianto. buzzer interno per segnalazioni sonore.
  • Filosofi a di programmazione Pego che garantisce uno start-up immediato.
  • Connessione seriale Rs485 con protocollo Modbus-RTu o Telenet.
  • Tensione di alimentazione 230Vac.
  • Funzione HaCCP per la memorizzazione e la visualizzazione dell’ultimo allarme di temperatura.

Applicazioni

  • Gestione di unità frigorifere, banchi e vetrine refrigerate.



Carateristiche Tecniche DIN NANO 3RK
Dimensioni 105 x 121,5 x 71 mm – echo: 93 x 37 x 23,1 mm
Peso 0,5 Kg
Grado Protezione display echo IP65 con montaggio a fronte quadro
Alimentazione 230 V AC ± 10% 50/60 Hz
Potenza assorbita 5 VA max
Temperatura di lavoro -5 ÷ +50°C
Temperatura di stoccaggio -10 ÷ +70°C
Umidità relativa ambiente < 90% Rh
Display 3 Digit con segno, punto decimale o led di stato
Risoluzione 0,1 °C.
Precisione lettura sonde
(elettronica)
± 0,5 °C
Range di lettura – 45÷99 °C
Connessioni Morsetti estraibili a vite
Classe software A / Mantenimento parametri su memoria non volatile (EEPROM)
Orologio (RTC) Presente
Ingressi
Analogici 2 ingressi per sonde nTC (10kΩ 1% a 25°C)
Digitali 1 ingresso (da contatto pulito)
Uscite
Relè compressore (DO1) N.O. 16(6)a / 250V~
Relè resistenze (DO2) N.O. 16(6)a / 250V~
Relè ventilatori (DO3) N.O. 16(6)a / 250V~
Relè allarme / AUX (DO4) N.O. 8(3)a / 250V
Buzzer PRESENTE
Supervisione Telnet / modbus-rtu

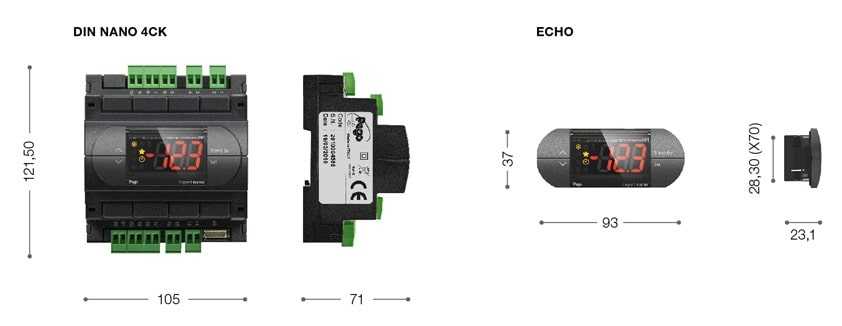

Ingombro

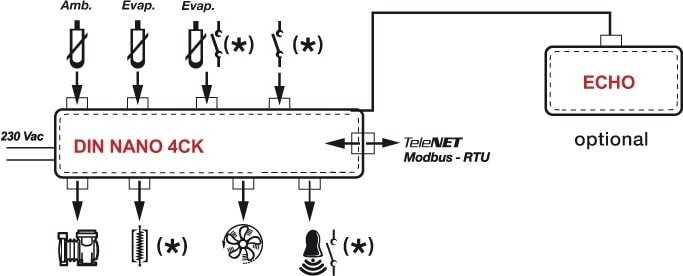

Schema di connessione
