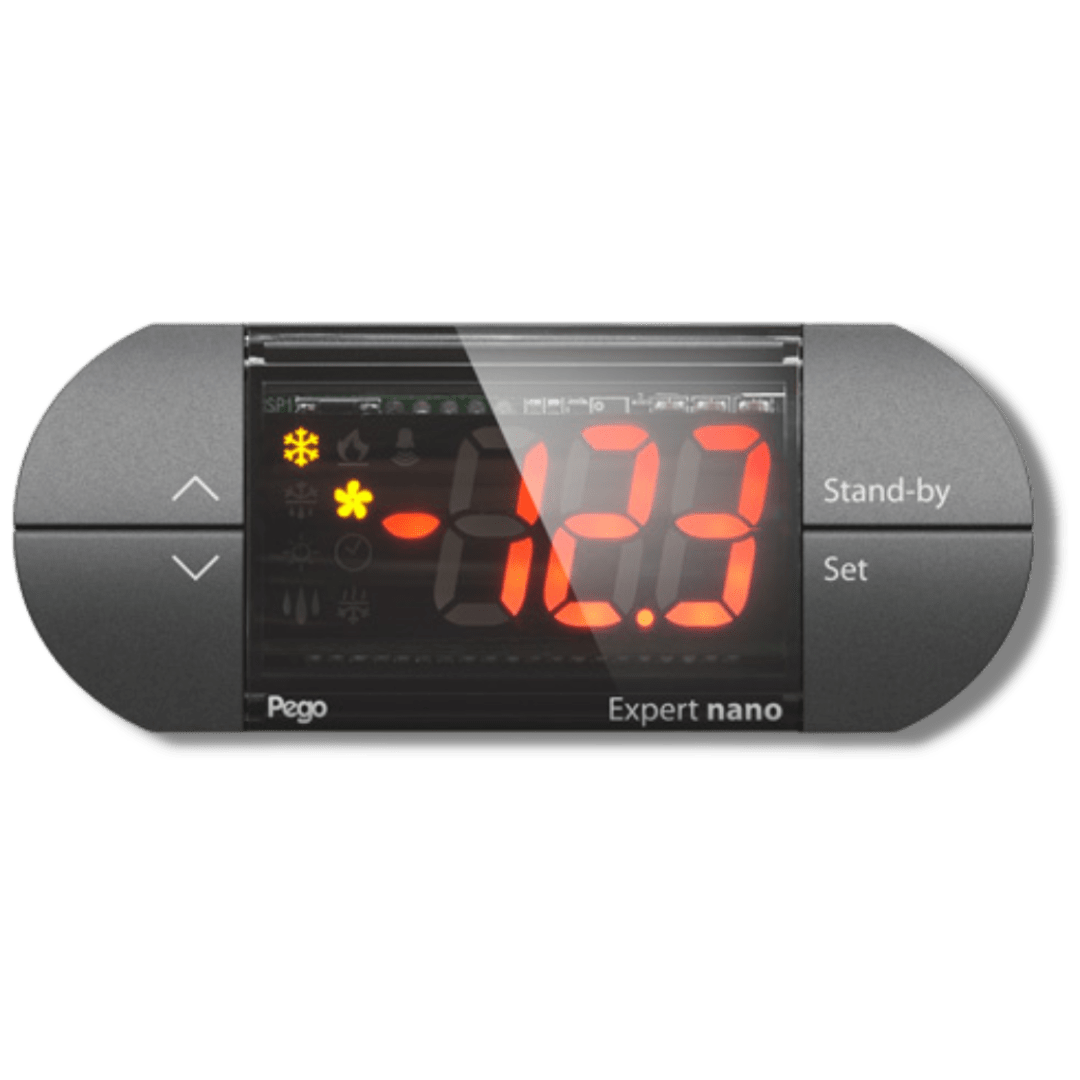

EXPERT NANO 3CF


Regoaltore elettronico a 3 relé

COD: AFP0031. Categoria: .
Descrizione

L’EXPERT NANO 3CF è un regolatore elettronico a 3 relè adatto per la gestione di banchi frigo, vetrine ed unità frigorifere statiche o ventilate, con sbrinamento a sosta o elettrico.
Esso è dotato di due ingressi analogici per sonde di temperatura NTC, un ingresso digitale, tre relè per la gestione di compressore, ventole e sbrinamento (il relè di sbrinamento può essere configurato come comando luce) e buzzer. Il regolatore può essere configurato anche per applicazioni di chiamata caldo.
Disponibile versione per sbrinamenti in real time clock.

Caratteristiche principali

  • Configurabile per applicazioni freddo o per applicazioni caldo.
  • Sbrinamento configurabile a sosta, a resistenze o ad inversione di ciclo ed impostabile per frequenza e durata. Il fine sbrinamento può avvenire a tempo o per temperatura.
  • Sbrinamenti in real time clock (su alcuni modelli).
  • Relè per la gestione di compressore, ventilatori dell’evaporatore e resistenze di sbrinamento (l’uscita di sbrinamento può essere configurata come uscita luce).
  • START/STOP sbrinamento manuale da tasto.
  • ON/OFF impianto da tasto.
  • ON/OFF luce cella con tasto o tramite micro porta ( se si configura l’uscita sbrinamento come luce cella).
  • Visualizzazione/regolazione della temperatura con punto decimale.
  • Buzzer interno per segnalazioni sonore.
  • Superficie frontale piana per una facile pulizia, tasti di ampie dimensioni e personalizzabili in vari colori (su richiesta).
  • Display ad alta luminosità con icone e cifre di proporzioni maggiorate.
  • Filosofia di programmazione PEGO che garantisce uno start-up immediato.
  • Protezione frontale IP65 . Duplice possibilità di fissaggio: clips / viti.
  • Connessione seriale RS485 con protocollo Modbus-RTU o Telenet.
  • Tensione di alimentazione, portata dei relè e tipo di morsetti in base al modello.
  • Trasformatore esterno per modello 3CF11 (opzionale).

Applicazioni

  • Gestione di unità frigorifere, banchi e vetrine refrigerate.



>

Caratteristiche tecniche EXPERT NANO 3CK01 EXPERT NANO 3CF01 EXPERT NANO 3CF02 EXPERT NANO 3CF11
Dimensioni 93x37x59 mm 93x37x59 mm 93x37x59 mm 93x37x59 mm
Dima di foratura 71×29 mm
(+0,2/-0,1 mm)
71×29 mm
(+0,2/-0,1 mm)
71×29 mm
(+0,2/-0,1 mm)
71×29 mm
(+0,2/-0,1 mm)
Montaggio A fronte quadro mediante clip di fissaggio posteriori o mediante due viti sul frontale
Contenitore Corpo plastico in PC +ABS UL94 V-0, Frontale trasparente in PC, Mostrina tasti in PC o PC +ABS
Tipo di isolamento Classe II Classe II Classe II Classe II
Grado di protezione IP 65 con montaggio a fronte quadro
Alimentazione 230VAC +10/-15% 50/60 Hz 230VAC +10/-15% 50/60 Hz 12VAC +10/-15% 50/60 Hz
12VDC +10/-15% classe 2
12VAC +10/-15% 50/60 Hz
12VDC +10/-15% classe 2
Potenza assorbita 3 VA max 3 VA max 3 VA max 3 VA max
Temperatura di lavoro -5 ÷ +55°C
umidità <90% U.R.
non condensante
-5 ÷ +55°C
umidità <90% U.R.
non condensante
-5 ÷ +55°C
umidità <90% U.R.
non condensante
-5 ÷ +55°C
umidità <90% U.R.
non condensante
Temperatura di stoccaggio -20 ÷ +70°C
umidità <90% U.R.
non condensante
-20 ÷ +70°C
umidità <90% U.R.
non condensante
-20 ÷ +70°C
umidità <90% U.R.
non condensante
-20 ÷ +70°C
umidità <90% U.R.
non condensante
Ambienti di lavoro non idonei Ambienti con forti vibrazioni o urti; atmosfere aggressive, inquinanti o corrosive,
esposizione all’irraggiamento solare diretto, con atmosfere esplosive o gas infiammabili.
Display 3 Digit con segno, punto decimale e led di stato
Risoluzione 0,1 °C 0,1 °C 0,1 °C 0,1 °C
Precisione lettura sonde (elettronica) ±0,5 °C ±0,5 °C ±0,5 °C ±0,5 °C
Range di lettura -45 ÷ 99 °C -45 ÷ 99 °C -45 ÷ 99 °C -45 ÷ 99 °C
Connessioni Morsetti fissi a vite Morsetti fissi a vite Morsetti estraibili a vite Morsetti estraibili a vite
Classe software A / Mantenimento parametri su memoria non volatile (EEPROM)
Ingressi
Analogici 1 ingresso per sonde NTC (10KΩ 1% a 25°C)
Digitali 1 ingresso (da contatto pulito)
Uscite
Relè compressore (D01) N.O. 16(6)A/250VAC (HP2 A richeista)
Relè resistenze (DO2) N.O. 8(3)A N.C. 6(3)A / 250VAC
Relè ventilatori (DO3) N.O. 8(3)A / 250VAC
Buzzer PRESENTE
Supervisione TELENET / MODBUS-RTU
Opzioni
Orologio PRESENTE NO NO NO
Ingombri

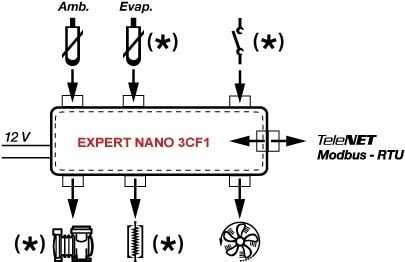

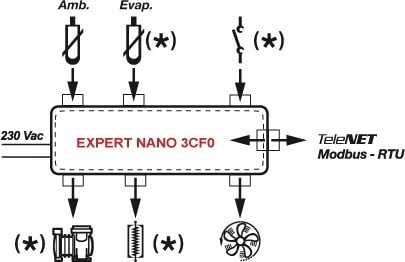

Schema di connessione

(*) = Funzione configurabile

(*) = Funzione configurabile

(*) = Funzione configurabile

(*) = Funzione configurabile
