Diffusori quadri multidirezionali KN

COD: TVVM630 Categoria: Tag:
Descrizione

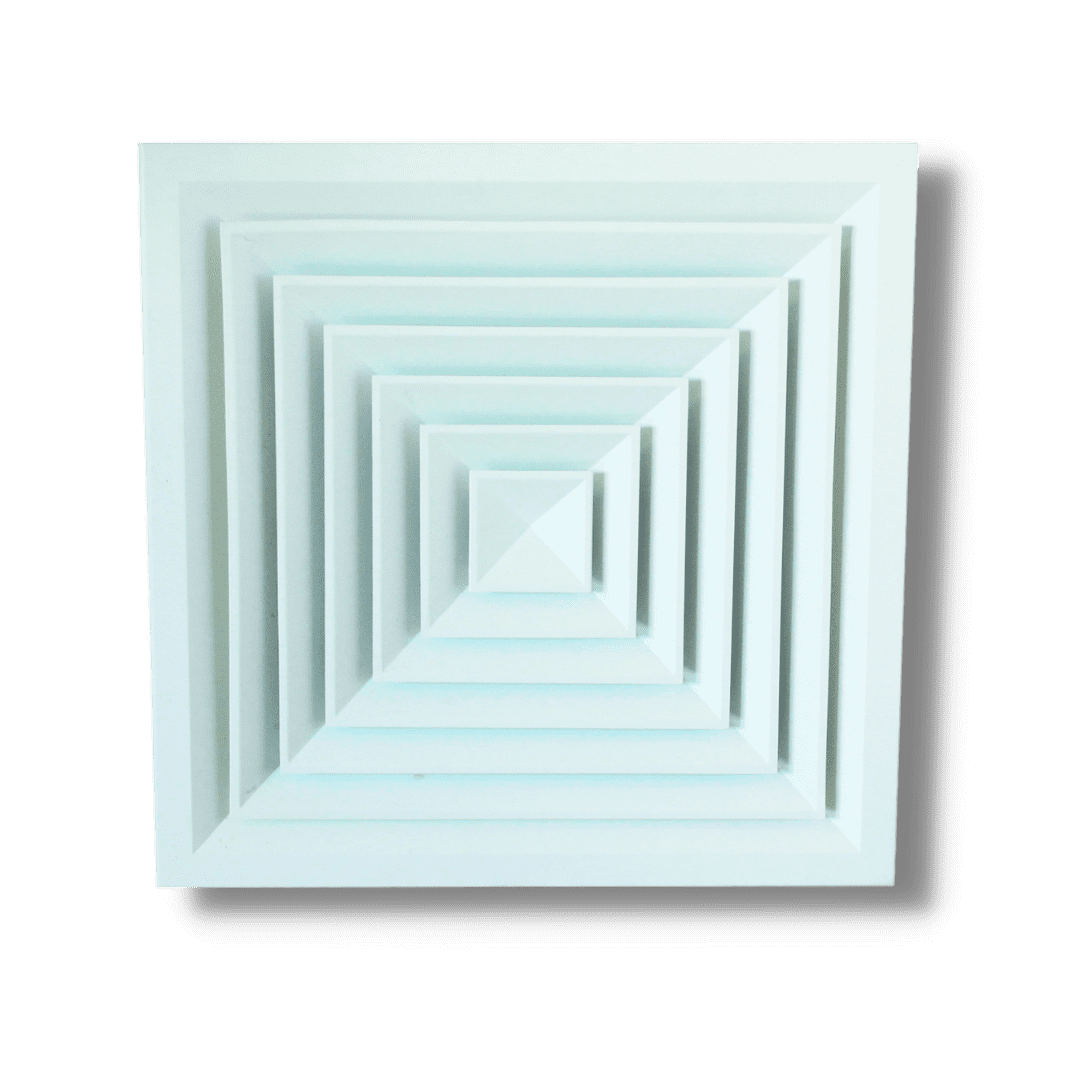

Le unità della serie KN sono diffusori quadri multidirezionali a coni estraibili.
Le varianti costruttive al corpo centrale consentono al diffusore diverse configurazioni di lancio.
Sono utilizzabili sia in mandata che in ripresa e vengono installati a soffitto.
Il corpo centrare removibile facilita la regolazione della serranda di taratura e non richiede controtelaio.



Caratteristiche Tecniche

  • Dimensioni disponibili da 150×150 a 600x600mm
  • Costruzione interamente in alluminio anodizzato argento
  • Costruzione in allumino verniciato RAL 9010 su richiesta
  • Configurazione del corpo centrale a 1, 2 (opposte o ad angolo), 3 e 4 vie
  • Altezza di installazione compresa tra 2,5 e 4,5m
  • Portate d’aria da 100 a 3.000 m3/h
  • Fissaggio a mezzo viti nascoste fissate lateralmente al collo del diffusore e al canale
  • Controtelaio TC4KN in alluminio per installazione distanziata dal controsoffitto
  • Controtelaio TC4KN disponibile sia anodizzato argento che bianco RAL 9010
  • Fissaggio del controtelaio a mezzo viti autofilettanti sul controsoffitto
  • Serranda di taratura in acciaio zincato a movimento contrapposto
  • Fissaggio della serranda direttamente al diffusore mediante clips
  • Plenum in acciaio zincato con o senza isolamento

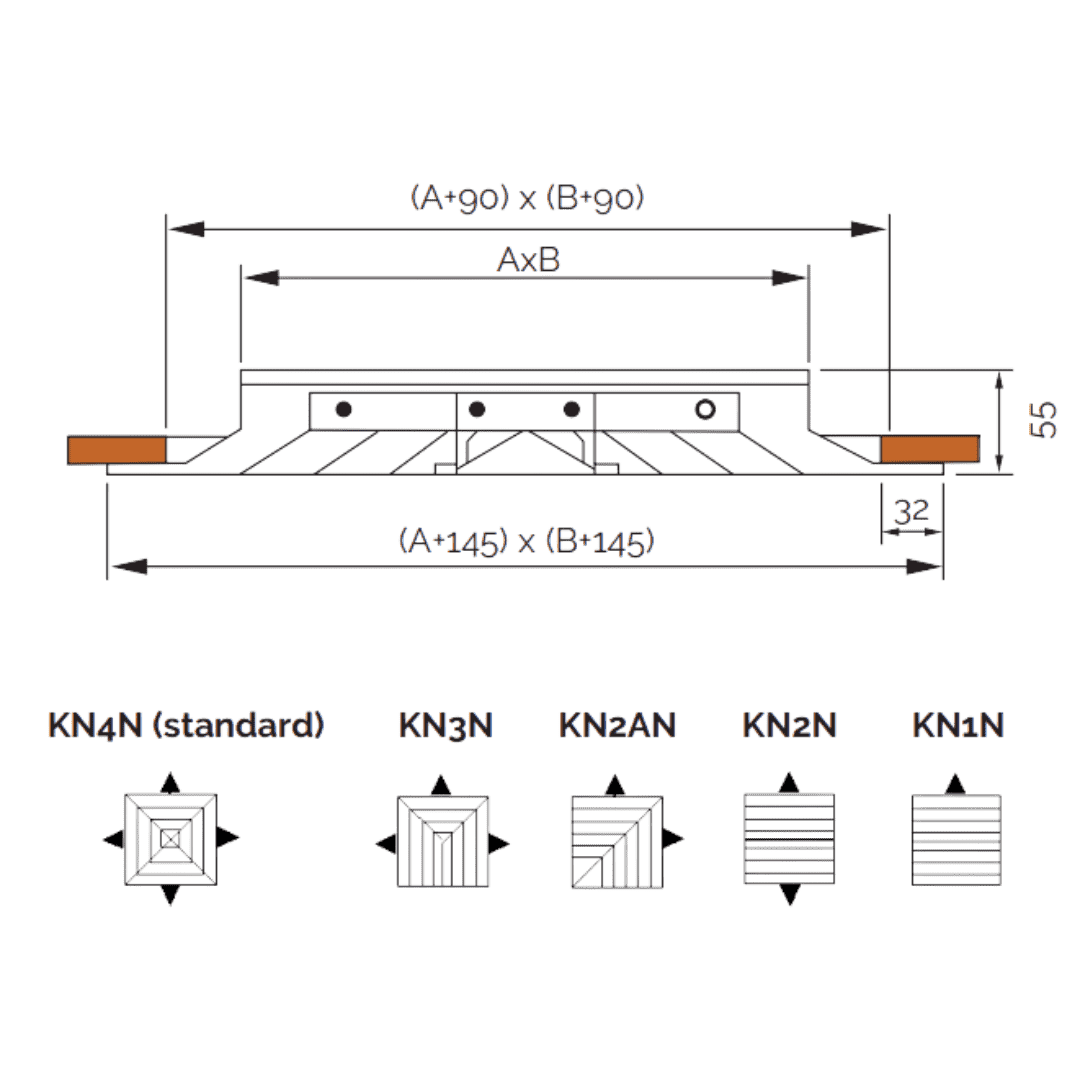

Modello A [mm] B [mm] C [mm]
KN…150×150 294 224 148
KN…225×225 369 299 223
KN…300×300 444 374 298
KN…375×375 519 449 373
KN…450×450 594 524 448
KN…525×525 669 599 523
KN…600×600 744 674 598



Modelli disponibili:

  • Diffusore quadro multidirezionale a 4 vie KN4 da 150X150mm a 450X450mm
  • Diffusore quadro multidirezionale a 2 vie KN25 525X525mm in alluminio
  • Diffusori quadro multidirezionale KN3
  • Diffusori quadro multidirezionale KN2A
  • Diffusori quadro multidirezionale KN1
