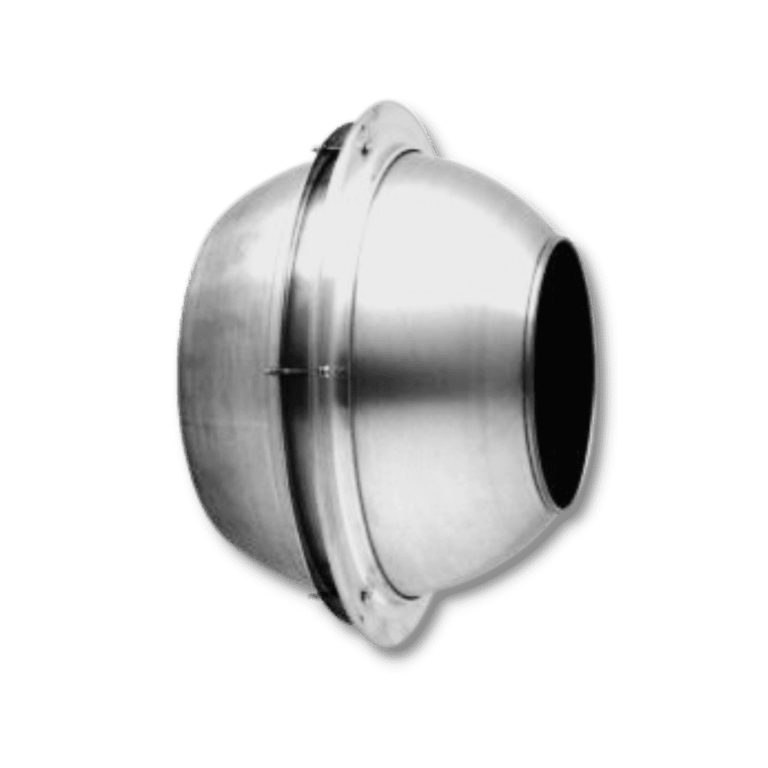

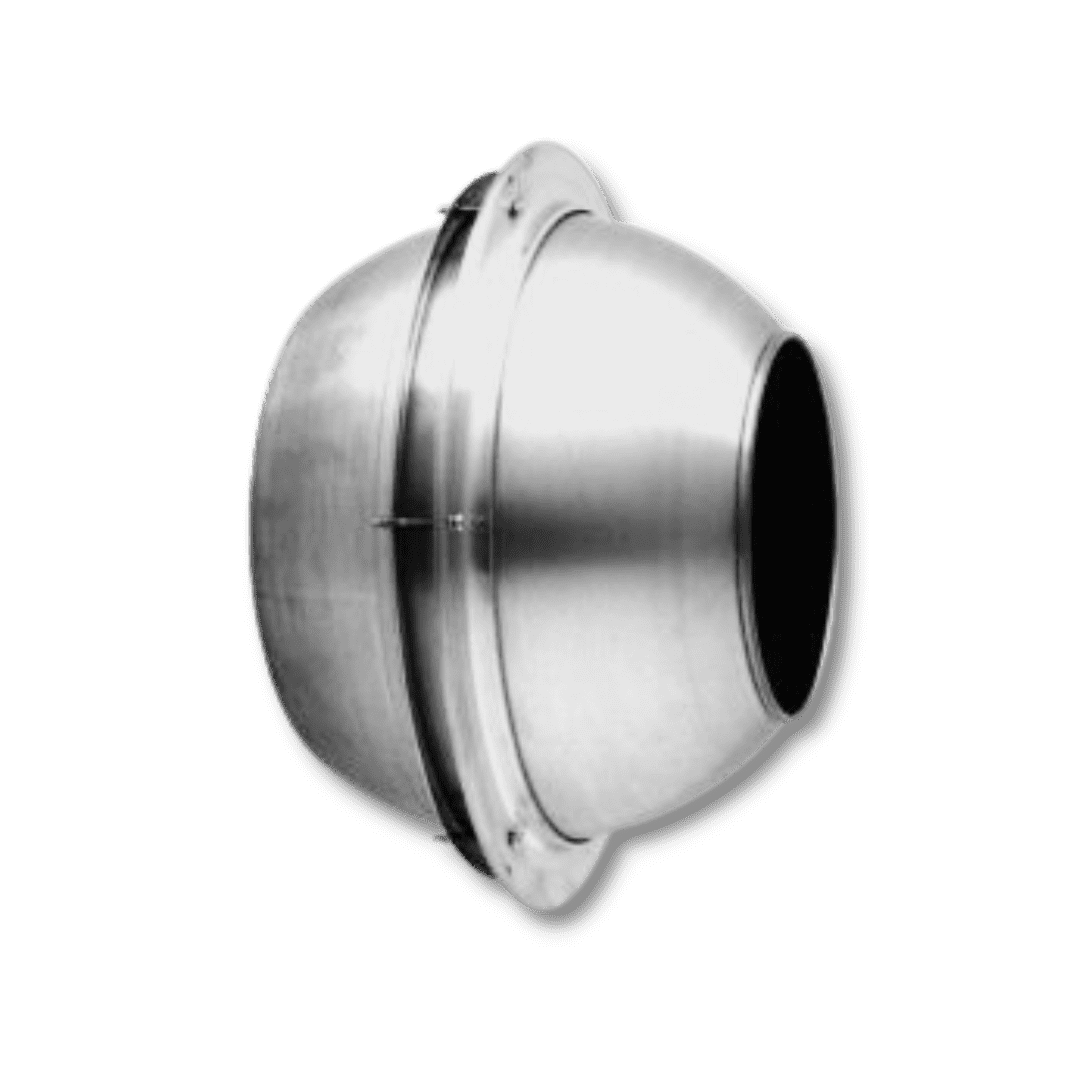

Diffusori circolari ad ugello KV

Diffusori circolari ad ugello in alluminio

COD: TVVM61 Categoria: Tag:
Descrizione

Le unità della serie KV sono diffusori ad ugello ad alta induzione con regolazione della direzione di lancio.
Questi diffusori sono idonei al montaggio in sequenza o in batteria in tutti quei casi in cui il lancio è considerevole e sia necessario raggiungere un buon risultato estetico oltre che funzionale.



Caratteristiche Tecniche

  • Diametri disponibili da 40 a 230mm
  • Costruzione in allumino naturale o verniciato bianco RAL 9010
  • Altezza di installazione compresa tra 2,8 e 30m
  • Portate d’aria da 10 a 1.500 m3/h
  • Disponibile versione con servomotore fornito a parte
  • Fissaggio a mezzo di viti frontali direttamente nel raccordo del canale
  • Disponibili raccordi per condotto flessibile, canale circolare e flange copriviti



Modello Ø 1[mm] Ø 2[mm] Ø 3[mm] Ø 4[mm] Ø 5[mm] N° fori S [mm] Portata Q[m3/h] Lancio X0.37 [m](Vt 0,37 m/s) Perdita di carico ∆p[Pa] Rumore LA[dB(A)
KV-40 80 109 135 119 40 3 56 [35-65] [7-14] [40-140] [15-20]
KV-50 102 132 166 148 50 3 78 [65-120] [9-15] [80-270] [10-25]
KV-80 160 203 254 220 80 3 131 [120-300] [12-28] [30-180] [10-27]
KV-150 300 350 387 368 150 6 233 [400-900] [22-50] [22-130] [12-30]
KV-200 400 448 485 472 200 6 308 [450-1000] [25-55] [32-163] [15-32]
KV-230 400 448 485 472 230 6 308 [600-1400] [22-50] [18-75] [12-45]



Modelli disponibili:

  • Ugello KV40 in alluminio con flangia
  • Ugello KV50 in alluminio con flangia
  • Ugello KV80 in alluminio con flangia
  • Ugello KV150 in alluminio con flangia
  • Ugello KV200 in alluminio con flangia
  • Ugello KV230 in alluminio con flangia
