Fancoil FVW/VP 13÷74 FLOYD

24_More03li — Tue, 04 Oct 2022 14:13:46 +0000

VENTILCONVETTORE CON MANTELLO E VENTILATORI CENTRIFUGHI A 3 VELOCITÀ CON RIPRESA INFERIORE E MANDATA VERTICALE

Questo ventilconvettore è caratterizzato da un design ricercato ed esclusivo unito alla massima efficienza e silenziosità.

Inserito in un impianto idronico dotato di refrigeratore d’acqua, genera aria raffrescata in modo silenzioso ed immediato, oppure, durante la stagione invernale, se abbinato ad un impianto termico con caldaia o a pompa di calore, eroga aria calda permettendo di soddisfare le esigenze di riscaldamento domestico o terziario. Un filtro, che assorbe e trattiene le polveri in sospensione, mantiene un’adeguata qualità dell’aria, e la possibilità di rimuoverlo agevolmente consente di eseguire cicli di pulizia costanti, importanti soprattutto nei locali ad alta frequentazione, per garantire standard di igiene adeguati. Ogni esigenza di installazione viene considerata dalla ricca dotazione dell’unità, dalla possibilità di installazione sia orizzontale sia verticale, alla serie di accessori, anche per impianto a 4 tubi, che comprendono anche il pannello di controllo a bordo macchina o installato in ambiente.

POWER RANGE

1,3-7,3 kW
0,4-2,1 Ton

CARATTERISTICHE

Struttura in lamiera zincata con mantello di copertura in preverniciato e particolari in ABS, completo di isolamento termoacustico, filtro rigenerabile, griglie in ABS termoresistente orientabili in 4 direzioni e vaschetta raccogli-condensa a scarico naturale.
Ventilatori di tipo centrifugo a 6 velocità, delle quali 3 collegate nella configurazione standard.
Batterie di scambio termico in tubi di rame ed alette corrugate in alluminio, con collettori provvisti di valvolina di sfiato aria.

SCARICA IL PDF PER LE CARATTERISTICHE

ACCESSORI FORNITI SEPARATAMENTE

Coppia piedini
Pannello di controllo elettronico automatico a bordo macchina
Pannello di controllo elettronico automatico a parete
Pannello di controllo velocità ventilatore a bordo macchina
Pannello di controllo velocità ventilatore a parete
Valvola a 3 vie on/off per impianto a 2 tubi

Altri accessori ordinabili su richiesta

L'articolo Fancoil FVW/VP 13÷74 FLOYD proviene da Morelli S.p.A..

Estrattori con trasmissione a cinghia

24_More03li — Wed, 06 Apr 2022 14:25:56 +0000

SCARICA PDF

L'articolo Estrattori con trasmissione a cinghia proviene da Morelli S.p.A..

Pulegge

24_More03li — Mon, 01 Jan 2018 19:15:02 +0000

Le pulegge Nicotra|Gebhardt eseguite in lega di alluminio tipo UNI 5076, rappresentano nel settore dell’installazione di trasmissioni con piccole potenze un’ottima soluzione per rapidità di montaggio, disponibilità ed economicità.
Sono realizzate in pressofusione secondo le più moderne tecnologie del settore, e refinite con macchine automatiche di massima precisione.
Tutte le pulegge sono ad una sola gola e l’angolazione delle stesse permette l’utilizzo di cinghie di sezione A – SPA.

Modelli disponibili:

Pulegge variabile tipo 1 con diametro min. 55mm – max. 74mm e foro mozzo da 11mm a 19mm
Pulegge variabile tipo 2 con diametro min. 87mm – max. 104mm e foro mozzo da 11mm a 24mm
Pulegge variabile tipo 3 con diametro min. 111mm – max. 130mm e foro mozzo da 19mm a 28mm
Pulegge fissa con diamentro da 100 a 170 e foro mozzo da 20mm a 25mm

L'articolo Pulegge proviene da Morelli S.p.A..

Celle Filtranti WZ3

24_More03li — Mon, 01 Jan 2018 16:56:26 +0000

Cella filtrante ondulata sintetica con telaio sezione ad U in acciaio zincato, doppia rete ondulata in filo zincato elettrosaldato che supporta il tessuto filtrante in fibra sintetica di poliestere serie AT200 in fiocco termolegante con grammatura di 200 gr/m2 e spessore di 20 mm.

CARATTERISTICHE

EN ISO 16890:2016 Group ISO ePM10 50%
(ePM1 = 8% – ePM2,5 = 17% – ePM10 = 53% )
CLASSE di efficienza (CEN EN779-2012): G4
EFFICIENZA gravimetrica media: 90%
GRAMMATURA tessuto filtrante: 200gr/mq
SPESSORE: 20-22 mm
TEMPERATURA massima di impiego: 100°C
UMIDITÀ relativa: 100%
PERDITA DI CARICO iniziale: 43 Pa
PERDITA DI CARICO finale consigliata: 250 Pa
PERDITA DI CARICO massima: 400 Pa
CAPACITÀ RACCOLTA polvere: 351gr/mq
VELOCITÀ frontale consigliata: 1,5 m/s
RAPPORTO superficiale filtrante/superficie filtro:
2:1 per lo spessore di 48 mm
3:1 per lo spessore di 98 mm
REAZIONE al fuoco (DIN53438/3): classe F1
NF-F-16-101 M1
* A richiesta in spessori differenti.

GREEN BUILDING

Contribuisce all’ottenimento dei crediti dei maggiori sistemi di rating internazionali di sostenibilità degli edifici:

LEED: IP, EA, MR
WELL: AIR, MATERIALS, COMMUNITY
BREEAM: MAN, WST

MEDIA FILTRANTE

La fibra sintetica a densità calibrata e alta efficienza operativa è costituita da poliestere serie AT200 in fiocco termolegante con grammatura di 200 gr/m2 e spessore di 20 mm.

APPLICAZIONI

Unità di trattamento aria: prefiltrazione in filtri ad alta efficienza.

SMALTIMENTO DEL PRODOTTO

Il prodotto va smaltito separando la parte metallica dalla parte filtrante. Il codice CER per lo smaltimento della parte metallica è 120101. Il codice CER per lo smaltimento della parte filtrante è 150202.

SCHEDA TECNICA

L'articolo Celle Filtranti WZ3 proviene da Morelli S.p.A..

Slitte per Motori

24_More03li — Mon, 01 Jan 2018 14:43:18 +0000

Le slitte portamotore sono progettate per risolvere il problema della tensione delle cinghie nelle trasmissioni di potenza. La loro forma compatta e i fori di fissaggio asolati permettono un facile montaggio e un sistema di allineamento delle pulegge altrettanto semplice.
Le particolari caratteristiche di progettazione del prodotto consentono di effettuare frequenti regolazioni di tensionamento o di smontaggio delle cinghie senza rimuovere il motore elettrico. Il movimento della slitta viene comandato da una vite che è facilmente regolabile con una comune chiave.
Con sei diverse dimensioni sono adatte per motori elettrici da grandezza 63 (kw. 0.12 – poli 4) a grandezza 180 (kw.22 – poli 4).

L'articolo Slitte per Motori proviene da Morelli S.p.A..

Pannello di Raffrescamento Humypad

24_More03li — Mon, 01 Jan 2018 14:29:42 +0000

Il pannello di raffrescamento CELdek^® 7090-15 viene utilizzato nei sistemi che richiedono la massima efficienza di raffrescamento. Può essere utilizzato per numerose applicazioni, ma è particolarmente indicato per il raffreddamento di allevamenti e serre.
Il pannello a strisce verdi è costituito da fogli di cellulosa caratterizzati da pieghe a inclinazione differente. Il primo foglio ha una piega inclinata di 60° ed il secondo di 30°.Questo design esclusivo assicura un pannello di raffrescamento con elevata efficienza di evaporazione ed allo stesso tempo una caduta di pressione estremamente bassa. Lo sfaldamento è ridotto al minimo e l’acqua non può penetrare poiché viene diretta verso il lato di entrata dell’aria del pannello, dove avviene la maggior parte dell’evaporazione.
La procedura di impregnazione della cellulosa assicura un prodotto autoportante, ad elevata assorbenza nonché protetto da deterioramento, quindi di maggiore durata.
Il pannello di distribuzione dell’acqua rappresenta una parte essenziale di un sistema completo e deve quindi essere utilizzato in combinazione ai pannelli CELdek.
Posizionato sopra il pannello di raffrescamento, assicura una distribuzione uniforme dell’acqua al pannello di raffrescamento e minimizza il rischio di punti asciutti.

La tecnologia di raffreddamento
L’acqua viene ricircolata da una stazione di pompaggio ed alimentata in cima al pannello di raffrescamento mediante un manicotto di distribuzione. Un pannello di distribuzione posto sopra il pannello di raffrescamento assicura una distribuzione uniforme dell’acqua. L’acqua scorre verso il basso nella superficie ondulata del pannello CELdek. Parte dell’acqua evapora per effetto dell’aria calda e secca che attraversa il pannello. Il resto dell’acqua contribuisce al lavaggio del pannello stesso, quindi ritorna nella stazione di pompaggio mediante un sistema di drenaggio.
Il calore necessario per l’evaporazione viene fornito dall’aria stessa, pertanto, l’aria in uscita dal pannello è raffreddata ed umidificata allo stesso tempo, senza apporto supplementare di energia al processo di evaporazione. Il processo di raffrescamento è quindi naturale.

Caratteristiche Principali

Elevata efficienza di evaporazione
Ottime proprietà di umidificazione
Bassa caduta di pressione per minori costi di esercizio
Nessun gocciolamento anomalo
Ridotto sfaldamento
Autopulente
Resistente ed autoportante
Massima durata
Bassi costi di esercizio
Installazione facile e veloce
Ecologico
Alta qualità garantita

SCHEDA TECNICA

L'articolo Pannello di Raffrescamento Humypad proviene da Morelli S.p.A..

Estrattori a Cassonetto Serie Grande

24_More03li — Mon, 01 Jan 2018 14:27:47 +0000

La STRUTTURA della macchina è costituita da un’intelaiatura in profilato di lamiera zincata plastificata con nodi d’unione in plastica rinforzata o in alluminio.
Sia il profilato che le pannellature di chiusura sono realizzati in lamiera zincata. Le pannellature sono a singola parete con strato di materiale espanso quale fonoassorbente e sono fissate alla struttura con viti.
Per evitare fortuite lacerazioni o graffi, le viti sono protette da un cappuccio di plastica rigida nella parte appuntita che fuoriesce all’interno della struttura.
Il ventilatore è del tipo a doppia aspirazione con girante a pale avanti direttamente accoppiato a motore elettrico monofase o trifase, con condensatore sempre inserito.
Fino al mod. 10/10, date le ridotte caratteristiche di peso, potenza e regime di rotazione, il ventilatore è direttamente collegato, sul lato bocca premente, alla pannellatura opportunamente rinforzata.Detto collegamento è realizzato con flangia con interposto materiale plastico antivibrante.La soluzione tecnica adottata consente di orientare la bocca d’uscita in ogni direzione (alto, basso, destra, sinistra). L’unica limitazione è che l’asse del motore – ventilatore sia orizzontale. L’unica limitazione è che l’asse del motore-ventilatore sia orizzontale.
Nel modello 12.12 o nel caso di esecuzioni speciali con ventilatori di maggiori dimensioni e/o prestazioni, gli stessi vengono montati su base con ammortizzatori. In questo caso l’orientamento è fisso, tenendo presente che la base deve essere orizzontale ed il ventilatore deve gravare sulla stessa. E’ però possibile invertire la posizione del lato ispezione motore ruotando (alto/basso) ventilatore e pannello d’uscita.
Tutti gli estrattori montano esclusivamente ventilatori NICOTRA.

Su richiesta è possibile realizzare estrattori con ventilatori di tutta la gamma NICOTRA.

CASSONETTI SERIE GRANDE DIMENSIONI

RESE MOTORI AZ 7/7
RESE MOTORI AZ 9/9
RESE MOTORI AZ 10/10
RESE MOTORI AZ 12/12

L'articolo Estrattori a Cassonetto Serie Grande proviene da Morelli S.p.A..

Frutti per Recuperatori di Calore

24_More03li — Mon, 01 Jan 2018 13:36:55 +0000

I recuperatori di calore a piastre sono scambiatori che permettono il trasferimento di calore tra due flussi d’aria sotto l’azione di una differenza di temperatura.
L’utilizzo di tali apparecchi consente sensibili risparmi sui costi di esercizio negli impianti di condizionamento e permette quindi il recupero dell’energia, sotto forma di calore, che diversamente andrebbe perduta.

Caratteristiche Principali

bassi costi d’installazione e di esercizio
completa separazione dei flussi
assenza di parti in movimento
facile adattabilità ad ogni impiego
prodotti con materiali adeguati alle caratteristiche dei diversi ambienti
basse perdite di carico
alta efficienza
facile pulizia e minima manutenzione
azione efficace per lo smorzamento dei rumori

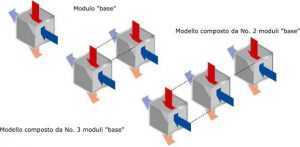

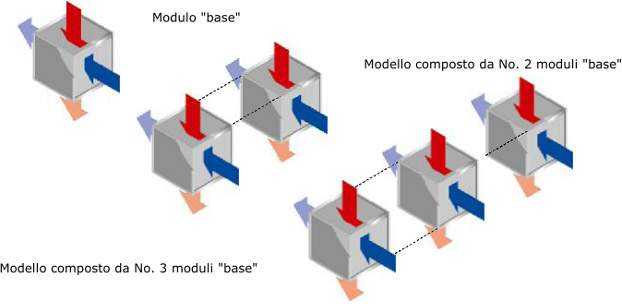

Apparecchi Modulari
Sono realizzati tramite la combinazio ne di più modelli base per ogni grandezza.
Durante l’installazione è necessario assicurare la tenuta tra i fianchi tramite l’impiego di apposite guarnizioni o sigillanti.

Caratteristiche Principali

Serie B
Modelli disponibili 04 – 05 – 06
Lunghezze da 200 a 1800mm
Passo alette “M” per il modello 04 e “L” per i modelli 05 e 06
Temperatura di esercizio “N”: -30°C + 90°C
Pressione differenziale massima 1500 Pa
Pacco scambiatore in lamiere di Alluminio “AL”
Fianchi dispessore ridotto “AZ”
Profilo angolare in Alluminio per installazione rapida “CD”
Sigillatura supplementare del pacco scambiatore “SC”
Sigilla turasenza l’impiego disilicone “NS”

SCHEDA TECNICA

L'articolo Frutti per Recuperatori di Calore proviene da Morelli S.p.A..

Recuperatori di Calore Entalpico

24_More03li — Mon, 01 Jan 2018 11:36:28 +0000

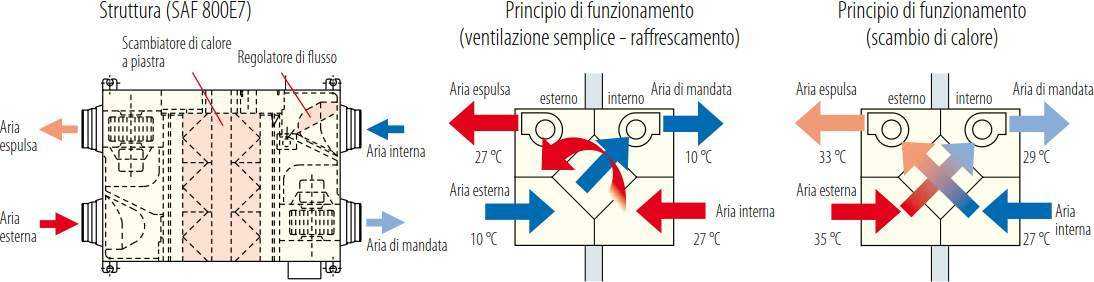

Durante il funzionamento invernale recuperano parte dell’energia, contenuta nell’aria di rinnovo espulsa dagli ambienti, che diversamente andrebbe dispersa nell’atmosfera, utilizzandola per pre-riscaldare l’aria in entrata dall’esterno.

Durante il funzionamento estivo, lo scambio risulta maggiormente efficace nei climi più caldi, dove l’aria fresca espulsa è utilizzata per pre-rafreddare l’aria in entrata dall’esterno.

Il recupero dell’energia dispersa implica la riduzione del fabbisogno termico dei locali dell’edificio e quindi la possibilità di scegliere un impianto di riscaldamento e di climatizzazione di taglia inferiore, con conseguente diminuzione delle emissioni nocive e sensibili risparmi a lungo termine sull’energia consumata e sui costi dell’impianto.

Caratteristiche Principali

bassi costi d’installazione e di esercizio
completa separazione dei flussi
assenza di parti in movimento
facile adattabilità ad ogni impiego
prodotti con materiali adeguati alle caratteristiche dei diversi ambienti
basse perdite di carico
alta efficienza
facile pulizia e minima manutenzione
azione efficace per lo smorzamento dei rumori

SCHEDA TECNICA

L'articolo Recuperatori di Calore Entalpico proviene da Morelli S.p.A..

Cassetta di Aspirazione per Lavorazione a Banco

24_More03li — Mon, 01 Jan 2018 11:28:07 +0000

Cassetta per estrazione di fumi come esalazioni di colle, lavorazione pelletteria e saldature. Completa di serranda di parzalizzazione. Aspirazione 300m³/h circa

Dimensini cassetta:

Altezza: 250mm
Profondità lato lungo: 200mm
Profondità lato corto: 160mm
Larghezza: 450mm

Dimensioni tubo

Altezza: 155mm
Diametro: 125mm

L'articolo Cassetta di Aspirazione per Lavorazione a Banco proviene da Morelli S.p.A..
