Estrattori a Cassonetto Serie Grande


Serie Grande

Categoria: . Tag: .
Descrizione

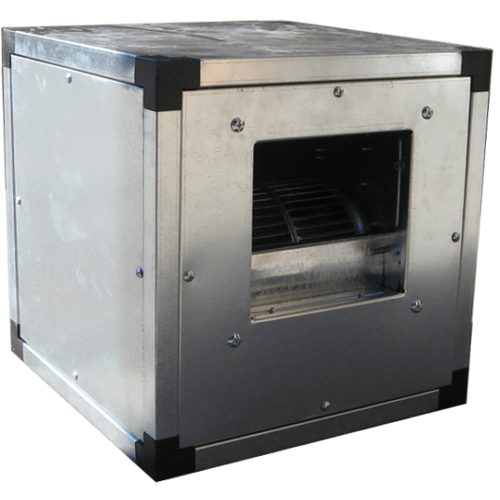

La STRUTTURA della macchina è costituita da un’intelaiatura in profilato di lamiera zincata plastificata con nodi d’unione in plastica rinforzata o in alluminio.
Sia il profilato che le pannellature di chiusura sono realizzati in lamiera zincata. Le pannellature sono a singola parete con strato di materiale espanso quale fonoassorbente e sono fissate alla struttura con viti.
Per evitare fortuite lacerazioni o graffi, le viti sono protette da un cappuccio di plastica rigida nella parte appuntita che fuoriesce all’interno della struttura.
Il ventilatore è del tipo a doppia aspirazione con girante a pale avanti direttamente accoppiato a motore elettrico monofase o trifase, con condensatore sempre inserito.
Fino al mod. 10/10, date le ridotte caratteristiche di peso, potenza e regime di rotazione, il ventilatore è direttamente collegato, sul lato bocca premente, alla pannellatura opportunamente rinforzata.Detto collegamento è realizzato con flangia con interposto materiale plastico antivibrante.La soluzione tecnica adottata consente di orientare la bocca d’uscita in ogni direzione (alto, basso, destra, sinistra). L’unica limitazione è che l’asse del motore – ventilatore sia orizzontale. L’unica limitazione è che l’asse del motore-ventilatore sia orizzontale.
Nel modello 12.12 o nel caso di esecuzioni speciali con ventilatori di maggiori dimensioni e/o prestazioni, gli stessi vengono montati su base con ammortizzatori. In questo caso l’orientamento è fisso, tenendo presente che la base deve essere orizzontale ed il ventilatore deve gravare sulla stessa. E’ però possibile invertire la posizione del lato ispezione motore ruotando (alto/basso) ventilatore e pannello d’uscita.
Tutti gli estrattori montano esclusivamente ventilatori NICOTRA.

Su richiesta è possibile realizzare estrattori con ventilatori di tutta la gamma NICOTRA.

CASSONETTI SERIE GRANDE DIMENSIONI

RESE MOTORI AZ 7/7
RESE MOTORI AZ 9/9
RESE MOTORI AZ 10/10
RESE MOTORI AZ 12/12
