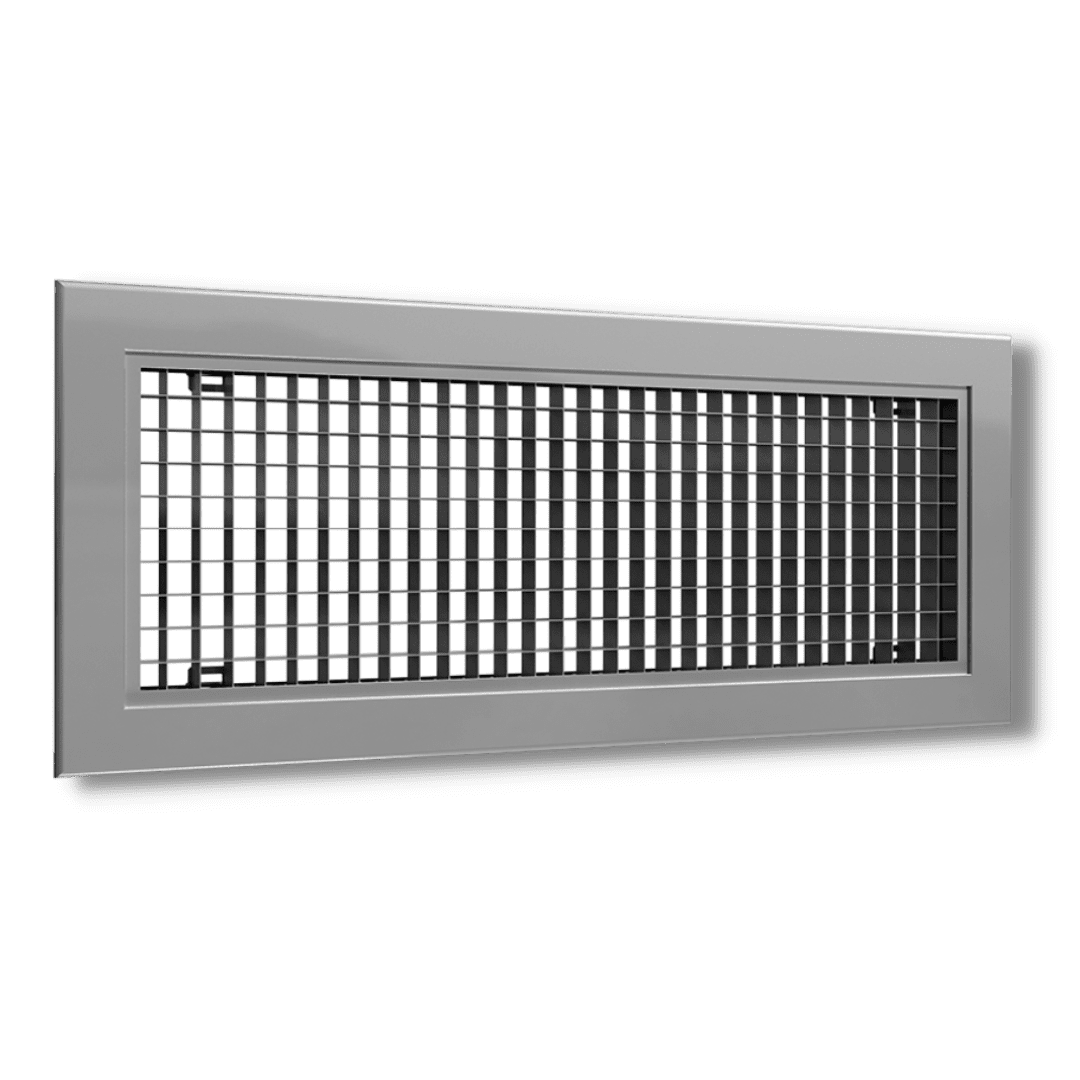

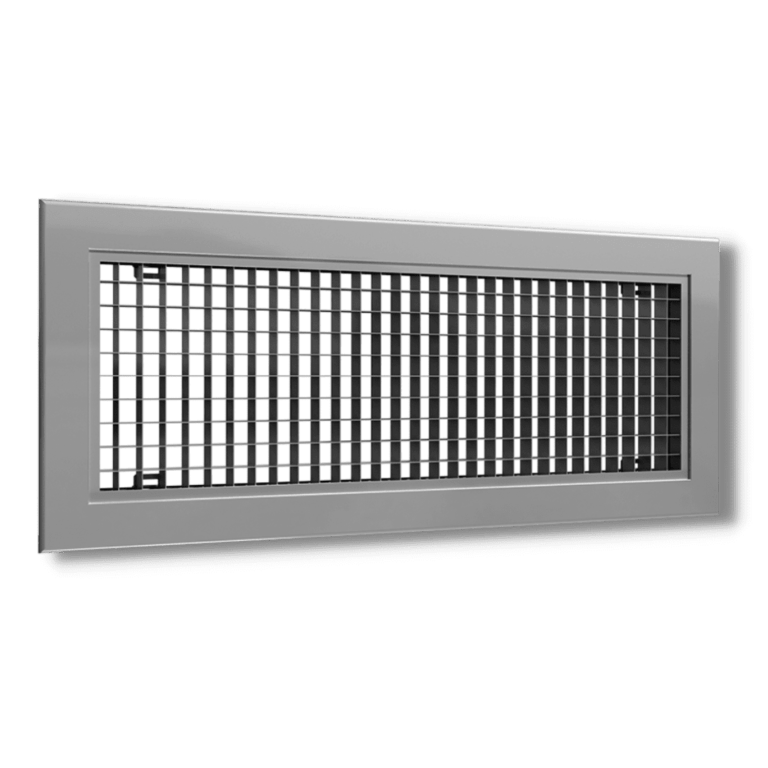

Griglie maglia quadra UQ

Griglie a maglia quadra passo 13mm

COD: TVVM22 Categoria: Tag:
Descrizione

Le unità della serie UQ sono griglie di ripresa a maglia quadra passo 13mm.
Vengono utilizzate in aspirazione generalmente a parete.



Caratteristiche Tecniche

  • Dimensioni standard da 200×100 a 1.000x400mm
  • Dimensioni speciali realizzabili su richiesta
  • Costruzione telaio in alluminio anodizzato argento
  • Griglia a maglia quadra in acciaio zincato passo 13mm
  • Serranda di taratura in acciaio zincato con alette a movimento contrapposto
  • Controtelaio in acciaio zincato componibile con zanche a murare
  • Plenum in acciaio zincato con o senza isolamento
  • Clips triplo uso per fissaggio serranda, controtelaio e plenum
  • Fissaggio a parete tramite clips su controtelaio o con viti su canale o sul plenum



Modello Portata
Q[m3/h]		 Perdita di carico
∆p[Pa]		 Rumore LA
[dB(A)]
UQ…200×100 [58-144] [5-20] [8-24]
UQ…300×100 [117-259] [5-20] [12-27]
UQ…400×100 [176-373] [5-20] [14-29]
UQ…500×100 [235-488] [5-20] [15-31]
UQ…600×100 [294-602] [5-20] [16-32]
UQ…800×100 [412-831] [5-20] [18-34]
UQ…1000×100 [530-1061] [5-20] [20-35]
UQ…200×150 [117-259] [5-20] [12-27]
UQ…300×150 [205-430] [5-20] [14-30]
UQ…400×150 [294-602] [5-20] [16-32]
UQ…500×150 [382-774] [5-20] [18-33]
UQ…600×150 [471-946] [5-20] [19-35]
UQ…800×150 [648-1290] [5-20] [21-37]
UQ…1000×150 [825-1634] [5-20] [23-38]
UQ…200×200 [176-373] [5-20] [14-29]
UQ…300×200 [294-602] [5-20] [16-32]
UQ…400×200 [412-831] [5-20] [18-34]
UQ…500×200 [530-1061] [5-20] [20-35]
UQ…600×200 [648-1290] [5-20] [21-37]
UQ…800×200 [884-1748] [5-20] [23-38]
UQ…1000×200 [1120-2207] [5-20] [25-40]
UQ…200×300 [294-602] [5-20] [16-32]
UQ…300×300 [471-946] [5-20] [19-35]
UQ…400×300 [648-1290] [5-20] [21-37]
UQ…500×300 [825-1634] [5-20] [23-38]
UQ…600×300 [1002-1977] [5-20] [24-39]
UQ…800×300 [1356-2665] [5-20] [26-41]
UQ…1000×300 1710-3352] [5-20] [27-42]
UQ…200×400 [412-831] [5-20] [18-34]
UQ…300×400 [648-1290] [5-20] [21-37]
UQ…400×400 [884-1748] [5-20] [23-38]
UQ…500×400 [1120-2207] [5-20] [25-40]
UQ…600×400 [1356-2665] [5-20] [26-41]
UQ…800×400 [1828-3582] [5-20] [28-43]
UQ…1000×400 [2300-4498] [5-20] [29-44]



Modelli disponibili:

  • Griglia UQ 750X100mm
  • Griglia UQ 1000X150mm
  • Griglia UQ 200X200mm
  • Griglia UQ 300X300mm
  • Griglia UQ 400X300mm
  • Griglia UQ 1000X800mm
