Diffusori lineari KM


Diffusori lineari a una o più feritoie

COD: TVVM70. Categoria: . Tag: .
Descrizione

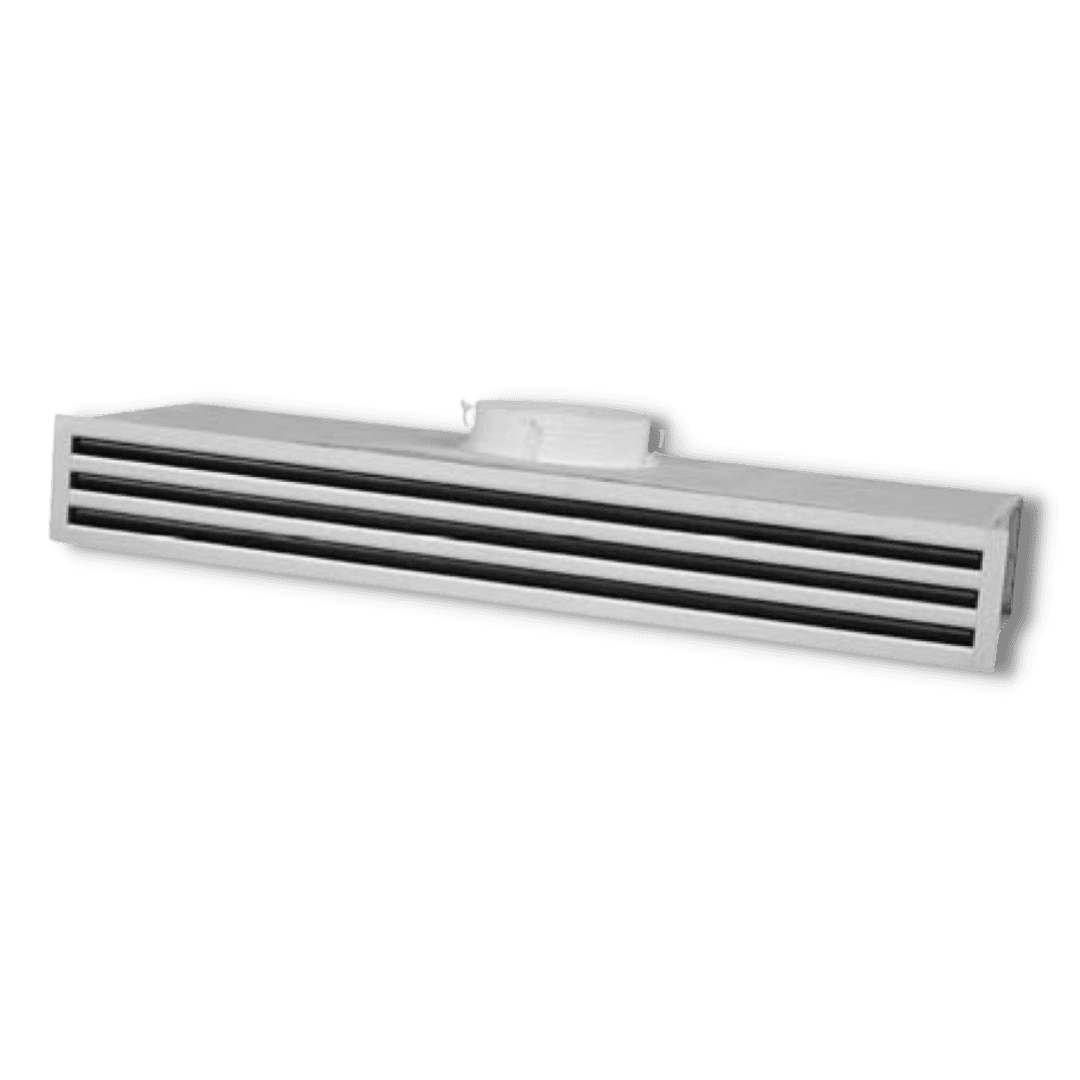

Le unità della serie KM sono diffusori lineari a una o più feritoie.
Le varianti costruttive consentono a questo diffusore un’elevatissima versatilità sia a livello di installazione che prestazionale.
Sono utilizzabili sia in mandata che in ripresa e vengono installati a soffitto.
L’installazione non richiede alcun controtelaio ne viti in vista.



Caratteristiche Tecniche

  • Costruzione interamente in alluminio anodizzato argento
  • Costruzione in allumino verniciato RAL 9010 su richiesta
  • Diffusori standard da 1, 2, 3 e 4 feritoie, fino ad un massimo di 8 su richiesta
  • Lunghezze standard da 800, 1000, 1500 e 2000mm
  • Lunghezze maggiori o speciali fornibili già montate o da comporre durante l’installazione
  • Angolari, testate e giunti fornibili separatamente
  • Deflettori orientabili
  • Altezza di installazione compresa tra 2,6 e 6,0m
  • Portate d’aria da 50 a 1.300 m3/h per metro lineare
  • Fissaggio S2 per ancoraggio con viti autofilettanti laterali a dispositivi di trazione
  • Fissaggio S3 con ponte di montaggio al plenum

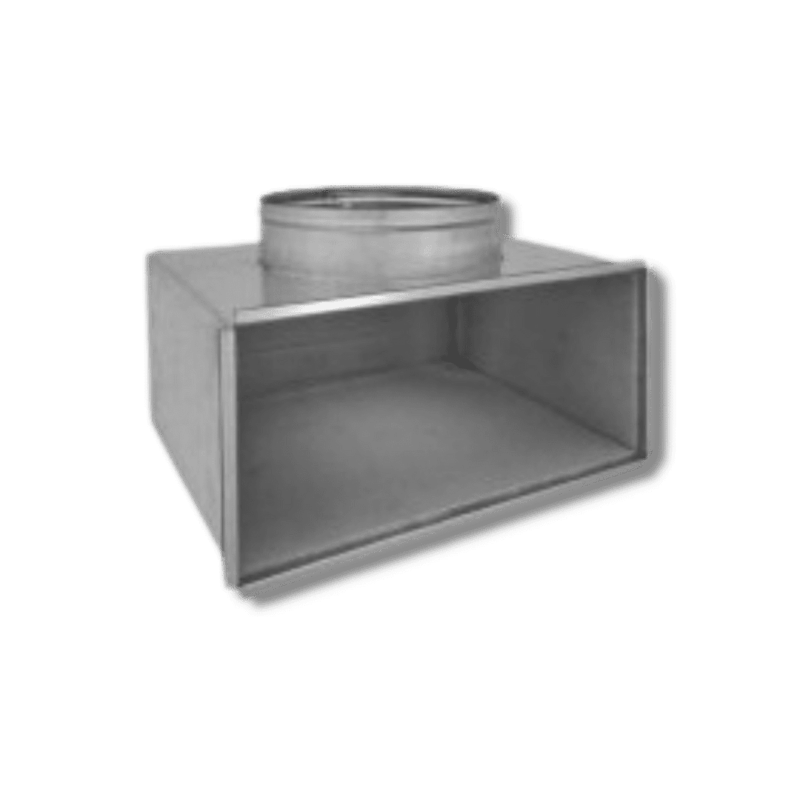

  • Plenum in acciaio zincato con o senza isolamento per fissaggio S2 o S3
  • * Varianti di serie:
    • Modello A: completo di equalizzatore,serranda e deflettori
    • Modello B: completo di serranda e deflettori
    • Modello C: completo di deflettori
    • Modello D: completo di serranda
    • Modello E: non accessoriato

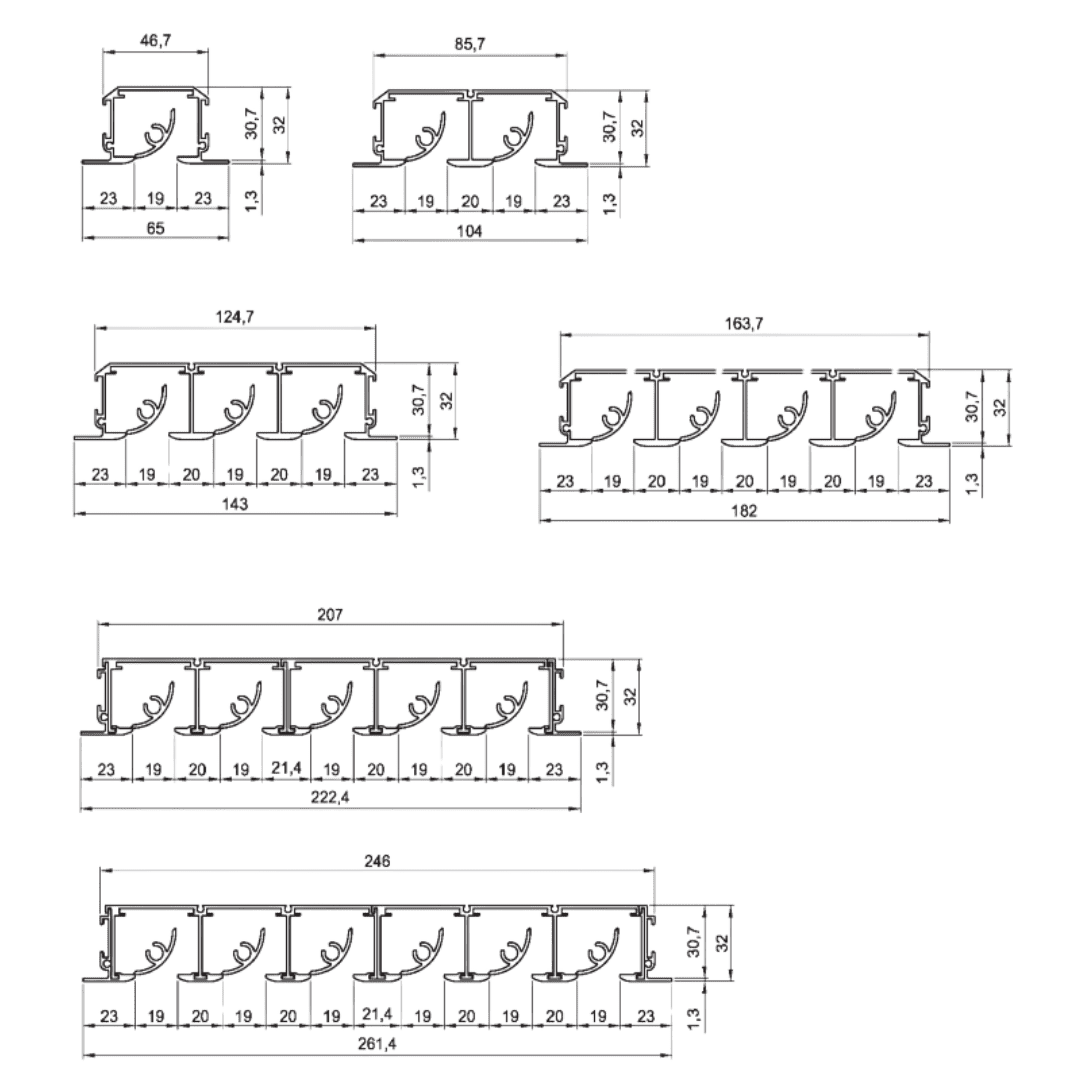

Modello A[mm] B[mm] C[mm] L[mm] S[mm] Portata Q[m3/h] Lancio laterale X0,30[m]
(Vt 0,30 m/s)
Perdita di carico
∆p[Pa]
Rumore LA
[dB(A)]
KM…1 77 46,4 39,4 59,4 31,9 [51-177] 1,5-5,2] [5-68] [12-42]
KM…2 115,5 85,2 78,5 53,6 26,3 [110-325] [1,8-5,4] [4-58] [20-48]
KM…3 154 123,7 117 53,6 26,3 [175-475] [2,1-5,8] [6-52] [22-50]
KM…4 192,5 162,2 155,5 53,6 26,3 [225-500] [2,3-4,8] [5-25] [24-45]
KM…5 231 200,4 193,4 59,4 31,9
KM…6 269,5 238,9 231,9 59,4 31,9
Valori per metro lineare
Condizioni isotermiche
Perdite di carico senza equalizzatore e con serranda aperta
Attenuazione camera 8dBa



Modelli disponibili:

  • Diffusore lineare a 1 ferritoia lunghezza da 1 a 4,5 metri
  • Diffusore lineare a 2 feritoie lunghezza da 1 a 2 metri
  • Diffusore lineare a 3 feritoie lunghezza da 1 a 3,5 metri
  • Diffusore lineare a 4 feritoie lunghezza da 1 a 2 metri
