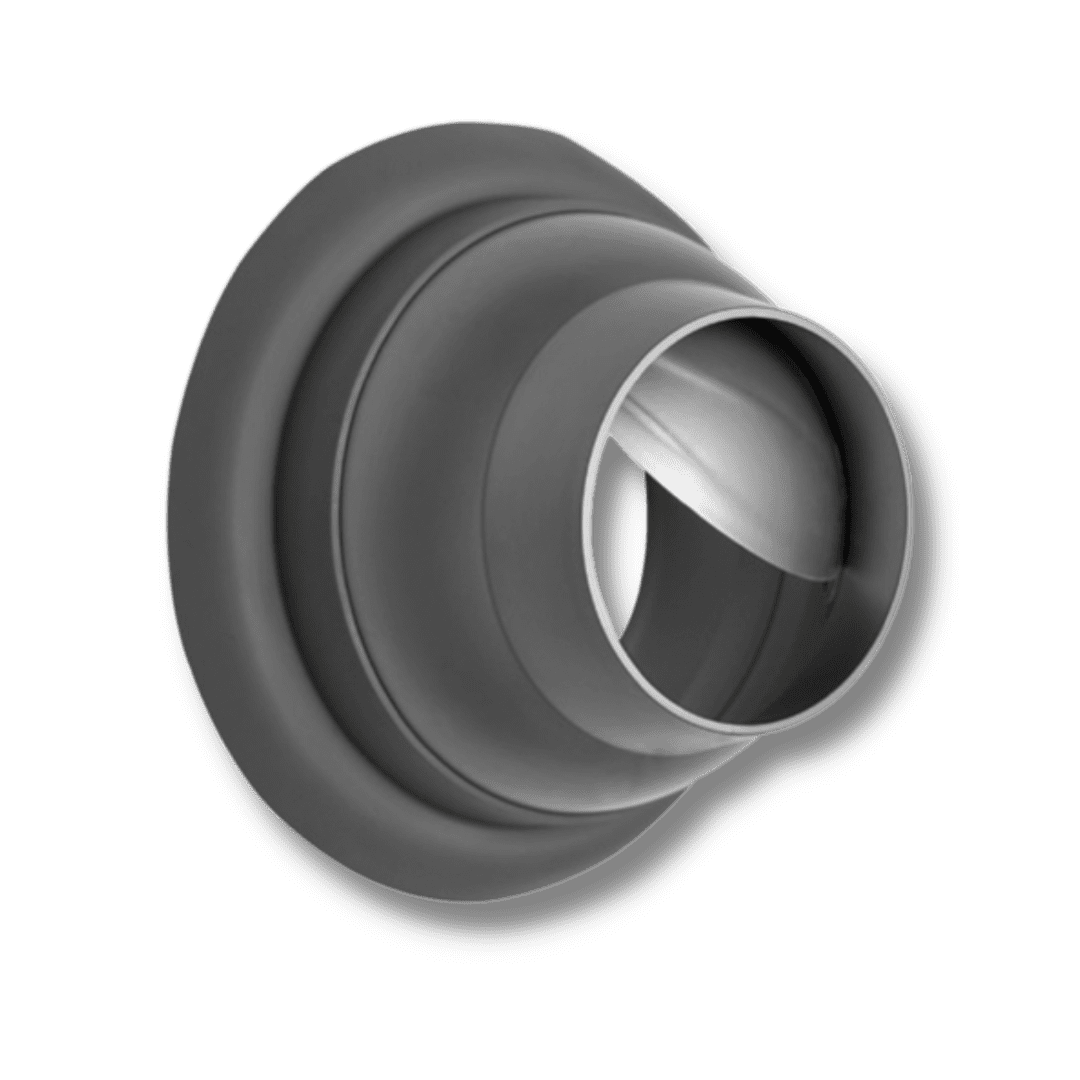

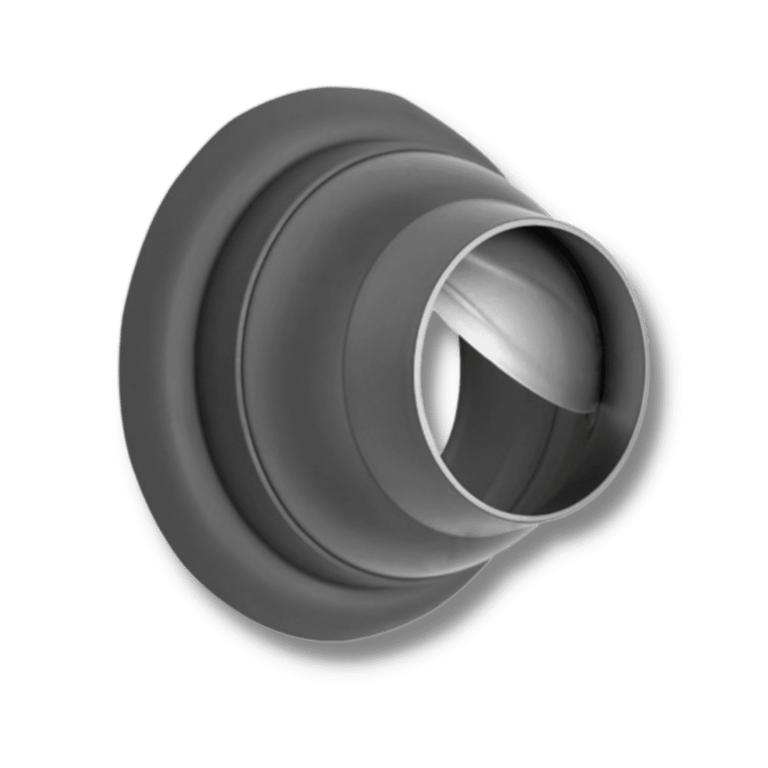

Diffusori circolari ad ugello KVA

Diffusori circolari ad ugello a lunga gettata

COD: TVVM61KVA Categoria: Tag:
Descrizione

Le unità della serie KVA sono diffusori ad ugello ad alta induzione.
Questi diffusori sono idonei all’installazione a canale sia circolare che rettangolare con montaggio rapido brevettato (nr. MI2004A002299).
Il flusso dell’aria in uscita può essere regolato per mezzo di un pomello presente sul corpo dell’ugello collegato ad una serranda interna.



Caratteristiche Tecniche

  • Diametri disponibili da 40 a 100mm
  • Ugello in ABS RAL 7005
  • Raccordo in EPDM RAL 7005
  • Altezza di installazione compresa tra 2,0 e 6,8m
  • Portate d’aria da 20 a 250 m3/h
  • Fissaggio su foro (Ø113 per KVA 50 e Ø 168 per KVA 100) praticato direttamente sul canale



Modello Portata
Q[m3/h]		 Lancio X0.37 [m]
(Vt 0,37 m/s)		 Perdita di carico
∆p[Pa]		 Rumore LA
[dB(A)]
KVA 50 [21-61] [3,0-9,0] [5-50] [—14]
KVA 100 [66-237] [3,0-18,0] [5-50] [—12]



Modelli disponibili:

  • Diffusore circolare ad ugello KVA
