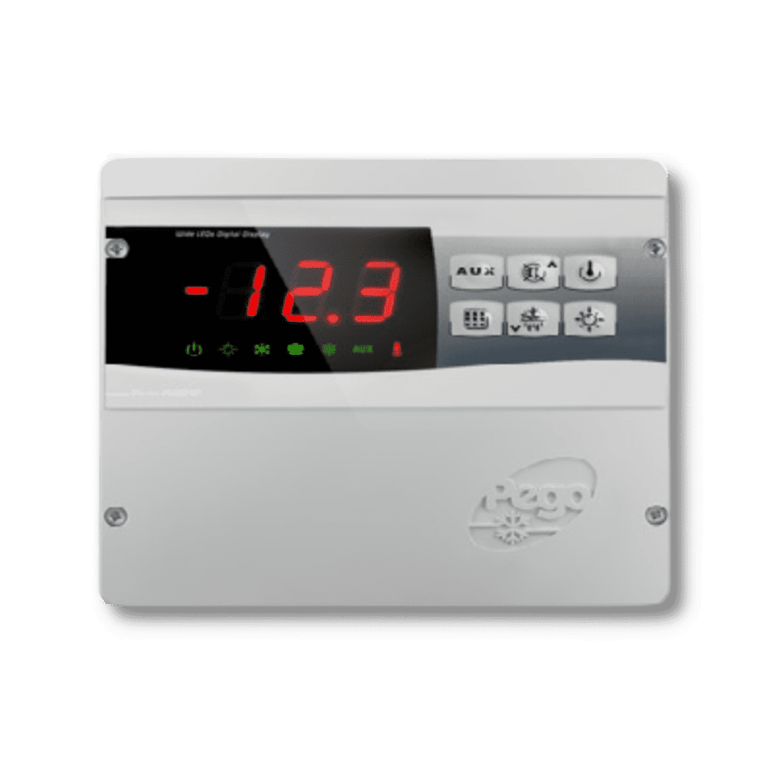

ECP200 BASE


Linea Quadri di controllo per celle refrigerate

COD: AFP3425. Categoria: .
Descrizione

Linea quadri di controllo per celle refrigerate con compressore monofase fino a 2HP pensati per dare maggiore flessibilità ad un costo competitivo.

Caratteristiche principali

  • Gestione diretta di compressore, resistenze di sbrinamento, ventilatori dell’evaporatore, luce cella per mezzo di contatti puliti.
  • Cassetta compatta in ABS autoestinguente con grado di protezione IP65.
  • Nelle versioni “A” Relè ausiliario con attivazione configurabile da parametro (allarme, set point temperatura, comando diretto da pulsante frontale, resistenza antiappannante porta, comando solenoide freon in caso di funzionamento in pump-down del compressore).
  • RS485 per la connessione alla rete di supervisione industriale TeleNET o protocollo standard Modbus-RTU.

ECP 200 Base2
Permette la gestione del compressore e luce cella. Possibilità di avere un’ uscita di allarme o un relè ausiliario configurabile nella versione ECP200 Base2 A.

Applicazioni

  • Impianto monofase fino a 2 HP statico, sbrinamento a sosta.
  • Controllo remoto per consenso compressore da abbinare a quadro di potenza.



ECP 200 Base4
Permette la gestione completa di tutti i componenti presenti su un impianto frigorifero quali il compressore, ventilatori dell’evaporatore, resistenze di sbrinamento e luce cella. Possibilità di avere un’ uscita di allarme o relè ausiliario configurabile nella versione ECP200 Base4 A.

Applicazioni

  • Impianto monofase fino a 2 HP statico o ventilato, sbrinamento a sosta o elettrico, con fermata compressore diretta (o in pump-down nella versione ECP200 BASE4 A).
  • Controllo remoto per consenso compressore, sbrinamento e ventilatori da abbinare a quadro di potenza.
  • Utenza per la gestione dell’unità evaporante monofase con consenso solenoide freddo o consenso unità motocondensante remota.



Caratteristiche Tecniche ECP200 BASE2 ECP200 BASE4
Dimensioni 203x193x79 mm 203x193x79 mm
Peso 0,5 Kg 0,5 Kg
Grado di protezione IP 65 IP 65
Alimentazione 230 V AC ±10% 50/60 Hz 230 V AC ±10% 50/60 Hz
Tipo di comando Monofase Monofase
Temperatura di lavoro -5 ÷ +50°C -5 ÷ +50°C
Temperatura di stoccaggio -10 ÷ +70°C -10 ÷ +70°C
Umidità relativa ambiente < 90% Rh < 90% Rh
Range di lettura -45 ÷ +45°C -45 ÷ +45°C
Sbrinamento Sosta Elettrico
Indicazione stato componenti Led + Display Led + Display
Segnalazioni allarme Led + Buzzer Led + Buzzer
Ingressi
Sonda cella NTC 10 KΩ NTC 10 KΩ
Sonda evaporatore NTC 10 KΩ
Protezione compressore PRESENTE PRESENTE
Micro porta PRESENTE PRESENTE
Uscite
Compressore 1500 W (2 HP) 1500 W (2 HP)
Sbrinamento 3000 W (AC1)
Ventole evaporatore 500 W
Luce cella 800 W (AC1) 800 W (AC1)
Relè allarme / AUX
(contatto libero da tensione)
PRESENTE
(solo nella versione “A”)
PRESENTE
(solo nella versione “A”)
Supervisione TELENET / MODBUS-RTU TELENET / MODBUS-RTU
Ingombro

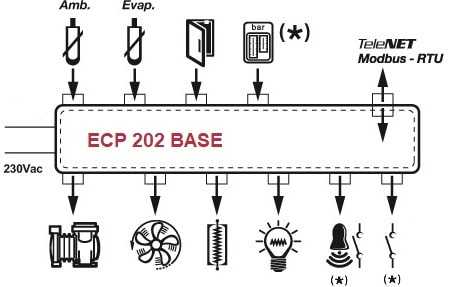

Schema di connessione
