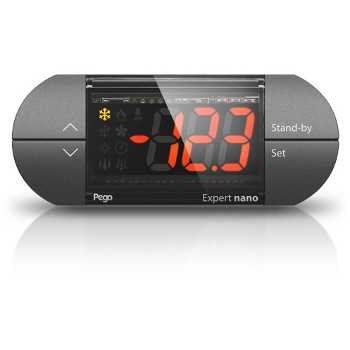

EXPERT NANO 1CF


Regolatore elettronico a 1 relé

COD: AFP0030. Categoria: .
Descrizione

L’EXPERT NANO 1CF è un regolatore elettronico a 1 relè adatto per la gestione di unità frigorifere statiche funzionanti a temperatura normale e con possibilità di sbrinamento a sosta (per fermata compressore).
Esso è dotato di un ingresso analogico per sonde di temperatura NTC e un relè per la gestione del compressore. Il regolatore può essere configurato anche per applicazioni di chiamata caldo.

Caratteristiche principali

  • Configurabile per applicazioni freddo o per applicazioni caldo.
  • Sbrinamento a sosta impostabile per frequenza e durata.
  • START/STOP sbrinamento manuale da tasto.
  • ON/OFF impianto da tasto.
  • Visualizzazione/regolazione della temperatura con punto decimale.
  • Superficie frontale piana per una facile pulizia, tasti di ampie dimensioni e personalizzabili in vari colori (su richiesta).
  • Display ad alta luminosità con icone e cifre di proporzioni maggiorate.
  • Filosofia di programmazione PEGO che garantisce uno start-up immediato.
  • Protezione frontale IP65. Duplice possibilità di fissaggio: clips / viti.
  • Tensione di alimentazione e portata dei relè in base al modello.

Applicazioni

  • Gestione di unità frigorifere, banchi e vetrine refrigerate.
  •

    Caratteristiche tecniche EXPERT NANO 1CF02 EXPERT NANO 1CF03 EXPERT NANO 1CF12 EXPERT NANO 1CF13
    Dimensioni 93x37x59 mm 93x37x59 mm 93x37x59 mm 93x37x59 mm
    Dima di foratura 71×29 mm
    (+0,2/-0,1 mm)
    71×29 mm
    (+0,2/-0,1 mm)
    71×29 mm
    (+0,2/-0,1 mm)
    71×29 mm
    (+0,2/-0,1 mm)
    Montaggio A fronte quadro mediante clip di fissaggio posteriori o mediante due viti sul frontale
    Contenitore Corpo plastico in PC +ABS UL94 V-0, Frontale trasparente in PC, Mostrina tasti in PC o PC +ABS
    Tipo di isolamento Classe II Classe II Classe II Classe II
    Grado di protezione IP 65 con montaggio a fronte quadro
    Alimentazione 230VAC +10/-15% 50/60 Hz 230VAC +10/-15% 50/60 Hz 12VAC +10/-15% 50/60 Hz
    12VDC +10/-15% classe 2
    12VAC +10/-15% 50/60 Hz
    12VDC +10/-15% classe 2
    Potenza assorbita 3 VA max 3 VA max 3 VA max 3 VA max
    Temperatura di lavoro -5 ÷ +55°C
    umidità <90% U.R.
    non condensante
    -5 ÷ +55°C
    umidità <90% U.R.
    non condensante
    -5 ÷ +55°C
    umidità <90% U.R.
    non condensante
    -5 ÷ +55°C
    umidità <90% U.R.
    non condensante
    Temperatura di stoccaggio -20 ÷ +70°C
    umidità <90% U.R.
    non condensante
    -20 ÷ +70°C
    umidità <90% U.R.
    non condensante
    -20 ÷ +70°C
    umidità <90% U.R.
    non condensante
    -20 ÷ +70°C
    umidità <90% U.R.
    non condensante
    Ambienti di lavoro non idonei Ambienti con forti vibrazioni o urti; atmosfere aggressive, inquinanti o corrosive,
    esposizione all’irraggiamento solare diretto, con atmosfere esplosive o gas infiammabili.
    Display 3 Digit con segno, punto decimale e led di stato
    Risoluzione 0,1 °C 0,1 °C 0,1 °C 0,1 °C
    Precisione lettura sonde (elettronica) ±0,5 °C ±0,5 °C ±0,5 °C ±0,5 °C
    Range di lettura -45 ÷ 99 °C -45 ÷ 99 °C -45 ÷ 99 °C -45 ÷ 99 °C
    Connessioni Morsetti fissi a vite per cavi sez. da 0.2 a 2.5mm2
    Classe software A / Mantenimento parametri su memoria non volatile (EEPROM)
    Ingressi
    Analogici 1 ingresso per sonde NTC (10KΩ 1% a 25°C)
    Uscite
    Relè compressore (D01) N.O. 8(3)A/250VAC N.O. 16(6)A/250VAC
    (HP2 a richiesta)
    N.O. 8(3)A/250VAC N.O. 16(6)A/250VAC
    (HP2 a richiesta)

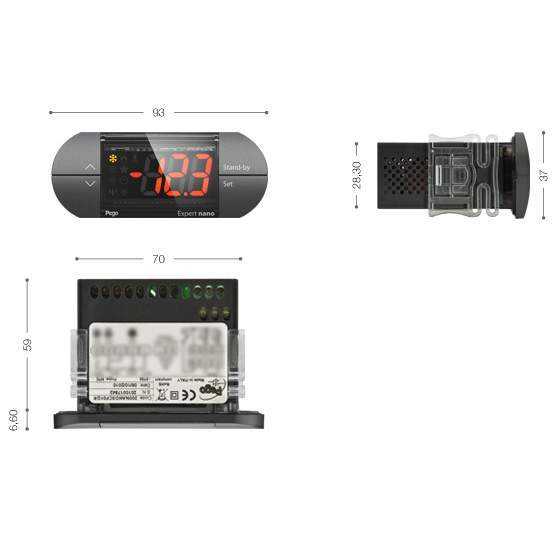

    Ingombri
    Schema di connessione

    (*) = Funzione configurabile

    (*) = Funzione configurabile

    (*) = Funzione configurabile

    (*) = Funzione configurabile
