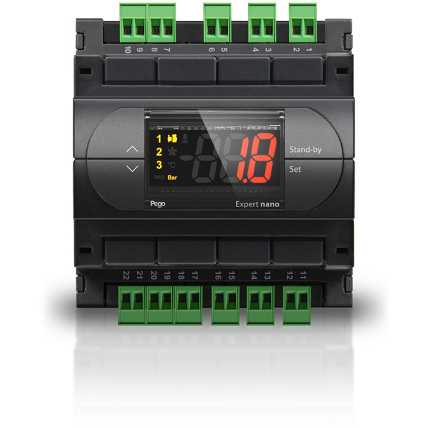

Il DIN NANO 3RK è un regolatore elettronico a 4 relè da barra DIN per la gestione della centrale frigorifera che permette in base alla pressione misurata il controllo fino ad un massimo di tre compressori o il controllo fino a tre ventilatori del gruppo condensante.
Caratteristiche principali
- Configurabile per comando di compressori (fino a un massimo di 3 ) o ventilatori di condensazione (fi no a un massimo di 3).
- Uscita analogica 0-10V per la regolazione di velocità in alternativa alle uscite digitali per il comando dei ventilatori di condensazione.
- Visualizzazione lettura del trasduttore di pressione in Bar o in °C (conversione in base al tipo di gas refrigerante selezionato).
- Rotazione compressori/ventilatori in base al tempo di funzionamento.
- Gestione compressori di potenze diverse o uguali.
- Gestione del n. di uscite utilizzate.
- Regolazione in banda laterale.
- Display LED a 3 cifre con segno, punto decimale, icone di stato impianto.
- Connessione seriale RS485 con protocollo Modbus-RTU o Telenet.
- Filosofi a di programmazione PEGO che garantisce uno start-up immediato.
- Tensione di alimentazione 230Vac.
Applicazioni
- Controllo compressori di centrale frigorifera.
- Controllo ventilatori condensazione di centrale frigorifera.
| Carateristiche Tecniche | DIN NANO 3RK |
| Dimensioni | 105 x 121,5 x 71 mm |
| Peso | 0,5 Kg |
| Alimentazione | 230 V AC ± 10% 50/60 Hz |
| Potenza assorbita | 5 VA max |
| Temperatura di lavoro | -5 ÷ +50°C |
| Temperatura di stoccaggio | -10 ÷ +70°C |
| Umidità relativa ambiente | < 90% Rh |
| Display | 3 Digit con segno, punto decimale o led di stato |
| Connessioni | Morsetti estraibili a vite |
| Ingressi | |
| Analogici | 1 ingresso 4-20mA per sonda di pressione |
| Digitali | 3 ingressi di allarme (da contatto pulito) |
| Uscite | |
| Relè compressore 1 / ventola condensatore 1 | (DO1) N.O. 16(6)A / 250V |
| Relè compressore 2 / ventola condensatore 2 | (DO2) N.O. 16(6)A / 250V |
| Relè compressore 3 / ventola condensatore 3 | (DO3) N.O. 16(6)A / 250V |
| Relè allarme / AUX | (DO4) N.O. 8(3)A / 250V |
| Uscita analogica per ventole compressore | 0-10VDC |
| Supervisione | Telnet / modbus-rtu |

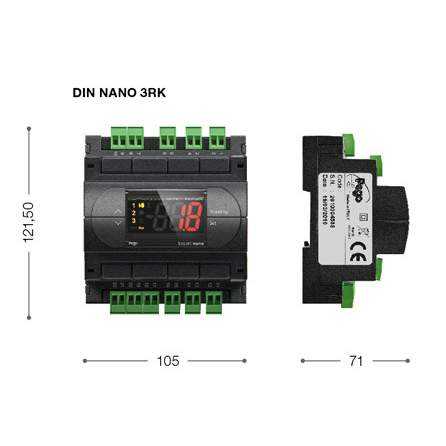

| Ingombro |  |

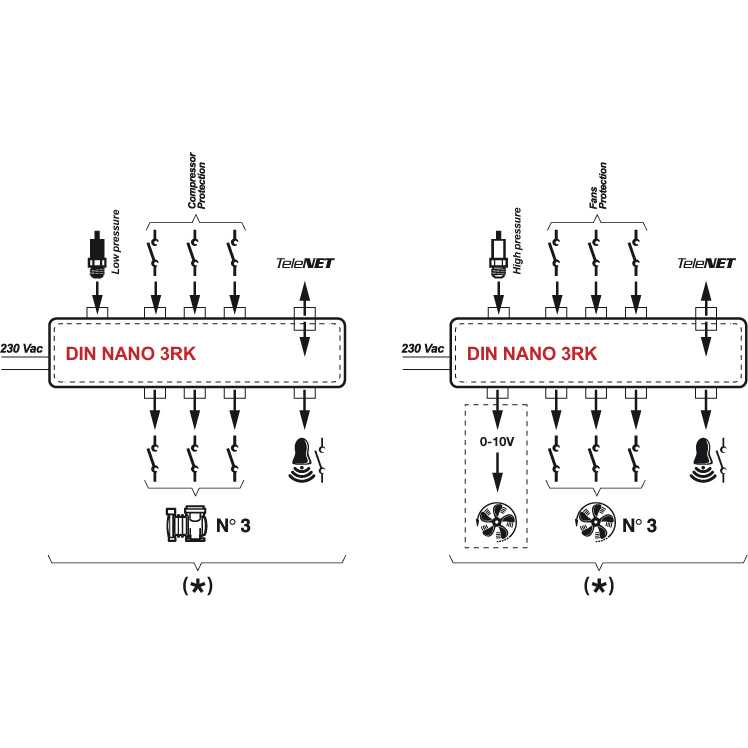

| Schema di connessione |  |
