Controtelai UTCC


Controtelai per bocchette

Categoria: . Tag: .
Descrizione

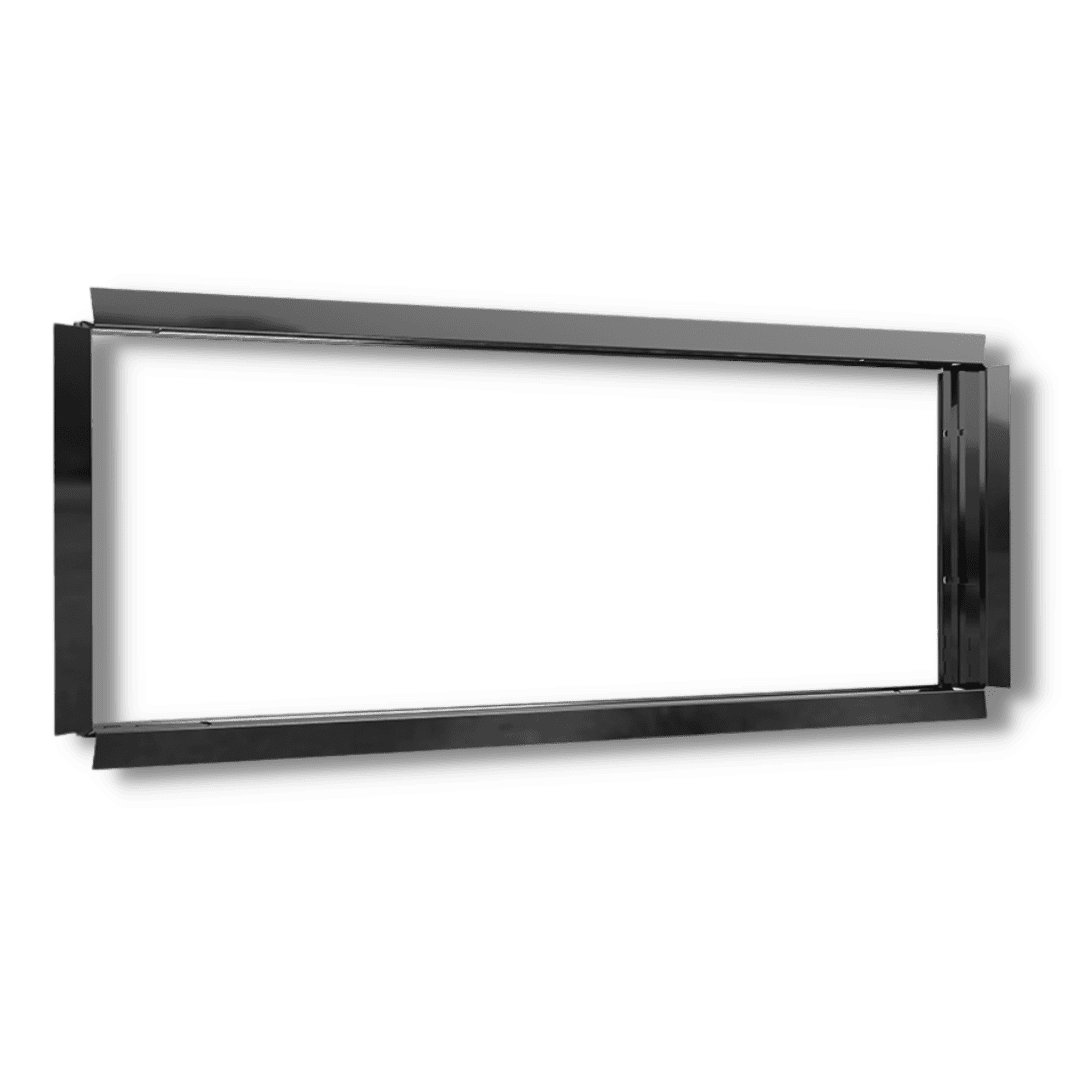

I controtelai per bocchette serie UTCC costituiscono una robusta base di appoggio per le clips di fi ssaggio delle bocchette di mandata o ripresa.

Vengono impiegati quando si preveda la periodica rimozione delle bocchette stesse per attività quali pulizia canali, ispezione, cambio filtri e simili.

I controtelai serie UTCC possono essere installati sia sul fianco di canali in lamiera sia su pareti in muratura. Dispongono infatti di linguette sollevabili per l’aggrappaggio al legante della parete e di una cornice, che verrà poi completamente nascosta dalla cornice della bocchetta, per il fissaggio tramite viti o rivetti alla parete del canale.

L’uso del controtelaio sul fianco del canale in lamiera consente di utilizzare bocchette con fissaggio a clips anziché a viti, e dunque di eseguire le successive operazioni di rimozione e reinstallazione con la massima semplicità e senza uso di utensili.

L’uso del controtelaio su pareti in muratura garantisce un numero praticamente illimitato di rimozioni e reinstallazioni senza mai danneggiare o usurare il bordo del foro ricavato nella parete stessa, ottenendo così un posizionamento sempre preciso e sicuro.

CARATTERISTICHE

sono costituiti da quattro elementi costruiti in lamiera di acciaio al carbonio zincato collegabili tra loro senza uso di utensili.
Gli elementi sono completamente intercambiabili, il particolare sistema di colegamento evita infatti la distinzione tra elementi orizzontali e verticali o tra elementi destri e sinistri.
Gli elementi vengono di norma forniti smontati, la piena intercambiabilità consente una agile gestione delle scorte di magazzino.
Come evidenziato dall’illustrazione, la sede di montaggio del controtelaio dovrà essere maggiorata di 5mm rispetto alle dimensioni nominali della bocchetta.

Modelli disponibili (BxH):

  • Controtelaio UTC da mm.200X100 a mm.500X100
  • Controtelaio UTC da mm.300X150 a mm.800X150
  • Controtelaio UTC da mm.300X200 a mm.1000X200
  • Controtelaio UTC da mm.400X300 a mm.800X300
  • Controtelaio UTC da mm.600X400 a mm.800X400
  • Controtelaio UTC mm.600X838
  • Profilo per costruzione controtelai a muro da mm.100 a mm.1200
  • Modelli fuori standard SU RICHIESTA
