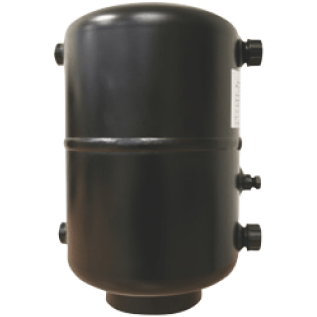

Condensatori verticali CEV

Condensatori ermetici verticali

COD: CEV HC Categoria: Tag:
Descrizione

INFORMAZIONI TECNICHE
Le principali applicazioni dei nostri condensatori ermetici CEV sono la condensazione di gas frigorigeni negli impianti di condizionamento o refrigerazione.
I refrigeranti impiegabili sono gli HCFC, gli HFC ed altri, purché compatibili con i materiali di costruzione e con le normative vigenti.
I condensatori ermetici CEO & CEV hanno capacità termica, a condizioni standard, compresa tra 1,5 e 80 kW.
Tutti i condensatori ermetici CEO & CEV possono essere utilizzati sia per acqua di torre che per acqua di pozzo.
I dati dimensionali contenuti in questo catalogo devono intendersi come indicativi in quanto soggetti a tolleranze di fabbricazione.

MATERIALI
La costruzione dei condensatori ermetici CEV prevede l’utilizzo dei seguenti materiali:

  • mantello e connessioni refrigerante: acciaio al carbonio
  • tubi: rame

Tutti i condensatori sono equipaggiati di attacchi di servizio e per valvola di sicurezza. Le connessioni lato refrigerante sono con attacco del tipo Rotalock.

PROVE, NORMATIVE, LIMITI D’IMPIEGO
Tutti i condensatori ermetici HC sono sottoposti a prove di pressione ai valori e con le modalità previste dalle sotto citate omologazioni.
I requisiti essenziali di sicurezza dei condensatori ermetici HC, in quanto recipienti a pressione, sono garantiti dal rispetto della Direttiva 97/23/CE in fase di progettazione meccanica, di scelta ed uso dei materiali, di costruzione e di controllo, di prova a pressione e di documentazione finale.
Il montaggio, l’installazione e/o la giunzione permanente di elementi e/o accessori devono essere conformi alle norme vigenti.

Condensatori ermetici CEV
Temperatura di progetto
Min/Max[°C]
Pressione di progetto
  • 0%
  • Gas H2O
    CE/GOST -10 ÷ 120 30 10



    Caratteristica Tecnica

    Condensatori verticali CEV dimensioni

    MODELLO CEV 15 30 45 50 80
    Codice articolo F3900815 F3900830 F3900845 F3900850 F3900880
    categoria PED II
    POTENZA kW 2,8 5,2 8,5 13,0 17,5
    Tons (RT) 0,80 1,48 2,42 3,70 4,98
    PORTATA m3/h 0,19 0,35 0,56 0,86 1,16
    Aumento di temperatura K 15 15 15 15 15
    PERDITA DI PRESSIONE kPa 14,7 17,9 21,2 30,5 46,1
    Volume lato refrigente L 7,8 9,2 16,2 15,9 30,6
    Volume lato acqua 0,7 1,5 2,4 2,7 4,1
    Dimensioni (mm) A 60 78 92 128
    B 210 230 270 314
    C 318 369 450 553
    D 200 220 260 324
    E 114 114 114 114
    F 208 239 290 285
    Dimensioni [mm] A 60 78 92 128
    B 210 230 270 314
    C 318 369 450 553
    D 200 220 260 324
    E 114 114 114 114
    F 208 239 290 285
    PESO Kg 9 13 15 16 20
    Connesioni d1 (RTLK) 1″ (RTLK) 1″ 1/4 (RTLK) 1″ 1/4 (RTLK) 1″ 3/4
    d2 (RTLK) 1″ 3/4 (RTLK) 1″ (RTLK) 1″ (RTLK) 1″ 11/4
    d3 G 1/2″ G 1/2″ G 3/4″ G 1″
    d4 G 1/2″ G 1/2″ G 3/4″ G 1″
    Dati nominali Temperatura entrata acqua + 25,0 °C
    Temperatura di condensazione R404A + 45,0 °C
    Sottoraffreddamento +3 K
    Fattore di sporcamento 0,000043 m2 K/W



    LIMITI D’IMPIEGO

    Temperatura di progetto Pressione di progetto
    CE Min / Max [°C] Gas
  • 0%
  • H2O
    -10 / +120 30 10



    ACCESSORI SU RICHIESTA

    GHIERA E RACCORDI ROTALOCK
    Modello Ingresso Refrigerante Uscita refrigerante
    Tipi di connessione ODS Dado+Codice di montaggio Tipi di connessione ODS Dado+Codice di montaggio
    CEV 15 RTLK 1″ 16 F7031002 RTLK 1 3/4″ 10 F7030001
    CEV 30 RTLK 1 1/4″ 22 F7032002 RTLK 1″ 16 F7031002
    CEV 45 RTLK 1 1/4″ 22 F7032002 RTLK 1″ 16 F7031002
    CEV 50 RTLK 1 1/4″ 22 F7032002 RTLK 1″ 16 F7031002
    CEV 60 RTLK 1 3/4″ 35 F7033002 RTLK 1 1/4″ 22 F7032002



    RUBINETTI ROTALOCK
    Condensatori verticali CEV rubinetti
    MODELLI Codide per le valvole RTLK ø e SAE
    CEV 15 M4100080 3/4″ 1/2″ SAE
    CEV 30 M4100085 1″ 5/8″ SAE
    CEV 45 M4100090 1″ 3/4″ SAE
    CEV 50 M4100090 1″ 3/4″ SAE
    CEV 80 M4100095 1 1/4″ ODS 7/8″
