Condensatori ad Acqua Controcorrente

Modulari e non ispezionabili

Descrizione

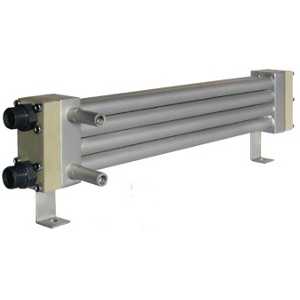

CONDENSATORI AD ACQUA CONTROCORRENTE NMC
Nuova serie di condensatori ad acqua modulari controcorrente, interamente in rame, per potenzialità per rango sino a 12 kW.
La possibilità di assemblare più ranghi in parallelo collegati tra loro con collettori, estende la potenzialità totale ottenibile a valori molto elevati.
Questi condensatori possono essere usati con l’impiego d’acqua normale o miscele incongelabili e con tutti i refrigeranti ad eccezione dell’ammoniaca.
Per la loro compattezza sono particolarmente adatti ove lo spazio a disposizione è limitato e quando è necessario avere un basso consumo d’acqua, ottenibile esclusivamente con i condensatori controcorrente.

FATTORI DI SPORCAMENTO
Nelle tabelle delle prestazioni sono indicati i fattori di sporcamento già previsti nel dimensionamento, però si raccomanda di usare i seguenti coefficienti, da moltoplicare per la potenzialità, prima di effettuare la scelta di un condensatore:

  • acqua di città = 1,1
  • acqua di torre trattata = 1,2
  • acqua salmastra o fangosa = 1,4
  • acqua di fiume o di lago = 1,2
  • acqua di torre non trattata = 1,6
  • acqua di mare nei porti = 1,2

SCELTA DEL CONDENSATORE
Prima di scegliere un condensatore, bisogna calcolare la potenzialità totale da smaltire che è la somma della resa del compressore più potenza elettrica assorbita. Normalmente tale valore è indicato nei cataloghi dei compressori, ma si può calcolare in via approssimativa usando i fattori della tabella T da moltiplicare per la resa del compressore.

LIMITI D’IMPIEGO

  • Pressione di progetto lato refrigerante: 30 bar
  • Pressione di progetto lato acqua: 10 bar

CONDENSATORI AD ACQUA CONTROCORRENTE NSM
Questi condensatori hanno gli stessi vantaggi e caratteristiche costruttive dei tipi NMC, ma i tubi interni ove circola l’acqua sono in cupronichel e quindi particolarmente usati, per la loro resistenza alla corrosione, su impianti frigoriferi marini ove circola acqua di mare.
