Condensatori SHVN

Con ventilatori assiali

COD: PLV101SHVN Categoria: Tag:
Descrizione

Nuovo scambiatore di calore TURBOCOIL ®
La straordinaria efficienza dello scambiatore di calore deriva dalla combinazione ottimale di nuove alette e nuovi tubi con rigatura interna elicoidale speciale di grande superficie.
I vantaggi ottenuti con il nuovo scambiatore di calore sono:

  • potenza elevata con bassa portata d’aria
  • basso assorbimento elettrico dei motori
  • funzionamento silenzioso
  • riduzione del volume interno del circuito e del fluido refrigerante

Sospensione batteria
Il nuovo sistema brevettato LU-VE di sospensione della batteria esclude totalmente il contatto dei tubi con la struttura del condensatore e assicura la completa protezione dei tubi della batteria durante il trasporto, l’installazione e il funzionamento del condensatore.

Convogliatore

  • Boccagli delle ventole di nuovo disegno ad alta efficienza per eliminare il ricircolo dell’aria e ridurre la rumorosità
  • Ogni sezione di ventilazione è separata dalle altre
  • Le griglie sono conformi alle più severe norme di sicurezza per garantire la massima protezione.

Elettroventilatori

  • 3 ~ 400 V 50 Hz
  • Nuovi motori ad alta efficienza e a basso consumo
  • Motori estremamente silenziosi per SAV – EAV
  • Lubrificati a vita – protezione termica incorporata
  • Motori e ventole bilanciati dinamicamente e staticamente
  • Elettroventilatori collegati alla scatola di derivazione (opzione) (Ø500 – 630 – 710 – 800 – 900)

Design e materiali

  • Carenatura realizzata con acciaio zincato, verniciata a polvere Epoxy-Polyester e resistente alla corrosione.
  • I collettori, le curve e le scatole di derivazione sono protetti (Ø500 – 630 – 710 – 800 – 900).

Manutenzione

  • I convogliatori e le fiancate sono facilmente smontabili e l’accessibilità ai motori, alla batteria e alle scatole di derivazione è completa (Ø500 – 630 – 710 – 800 – 900).



Modello 5/4 7/0 10/4 15/5 20/4 23/2
Elettroventilatori 4P 1 1 2 2 2 3
Ø 330 350
Potenza kW (ΔT 15K) 5,7 6,8 11,4 17,0 20,6 25,5
Portata d’aria kg 1700 1600 3400 4800 4600 7200
Assorbimento motori W 135 135 270 360 360 540
A 0,6 0,6 1,2 1,7 1,7 2,55
Livello pressione sonora dB(A) (Total) 38 38 41 43 43 45
Classe efficienza energetica D C D D C D
Superficie TURBOCOIL Esterna m2 7,5 14,9 15,0 15,4 45,0 33,9
Interna m2 0,9 1,9 1,7 2,7 5,7 4,1
Attacchi Entrata/uscita mm 16/16 16/16 16/16 18/18 22/22 22/22
Volume circuito dm3 1,3 2,5 2,5 4,4 8,6 6,3
Peso kg (V) 11 13 21 28 37 42
Circuiti 2 3 3 4 7 6
Ø330 Ø350

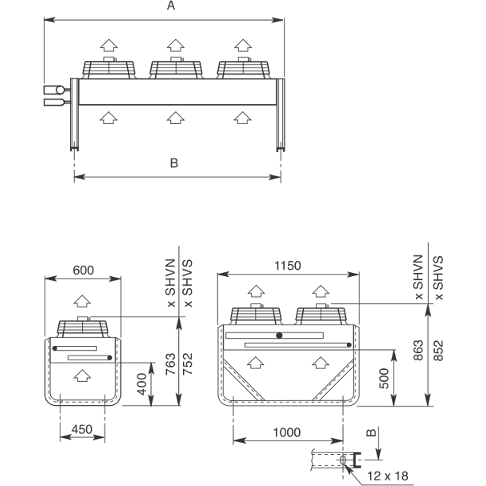

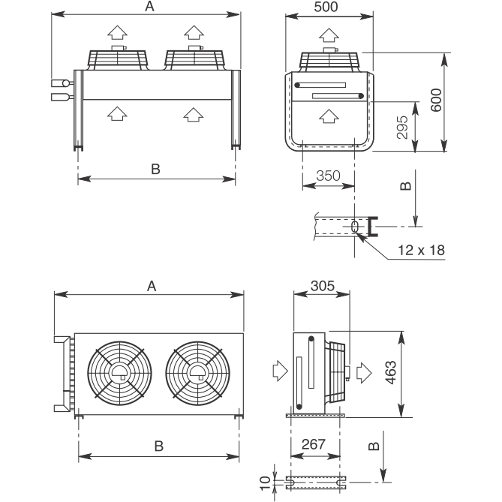

Condensatore SHVN img01 Condensatore SHVN img02
