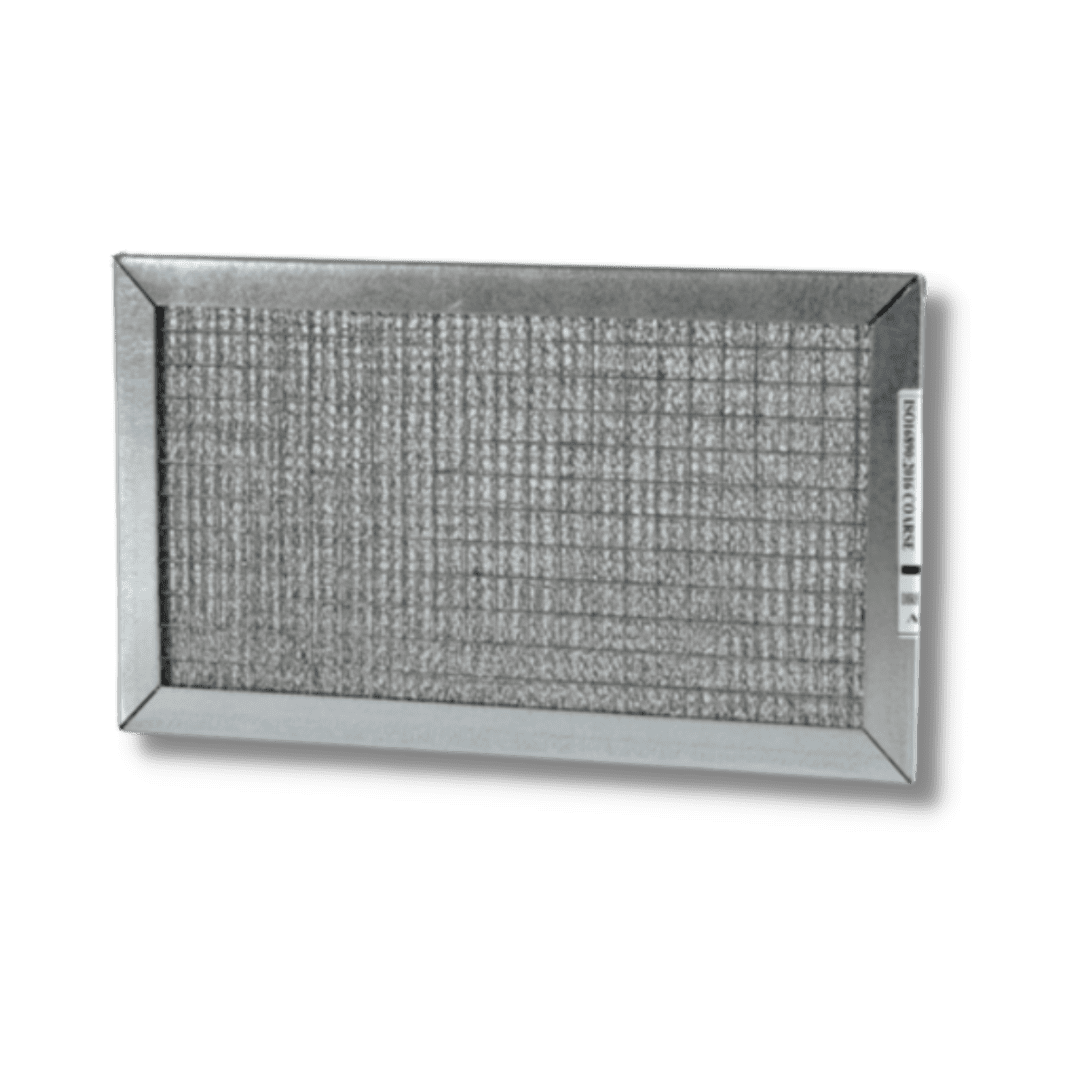

Celle filtranti KMZ

Celle filtranti piane metalliche
Stadio filtrante 1

COD: TALKMZ Categoria: Tag:
Descrizione

Caratteristiche costruttive
Il telaio di supporto e contenimento è costituito da una cornice di profilati ad U in lamiera zincata e da due reti di filo di acciaio zincato elettrosaldato che supportano la maglia filtrante in filo di acciaio zincato e assicurano una adeguata resistenza meccanica e protezione del filtro. Il telaio in un unico pezzo è chiuso su un lato mediante rivetti.

Media filtrante
La media filtrante è costituita da strati di maglia metallica in calza cuspidata di acciaio zincato.

Applicazioni
Prefiltrazione in filtri ad alta efficienza, filtrazione di polveri secche e nebbie oleose, trattamento aria con fumi e grassi.

Smaltimento del prodotto
Il prodotto va smaltito separando la parte metallica dalla parte filtrante. Il codice CER per lo smaltimento della parte metallica è 120101. Attenzione: dichiarare se nel filtro da smaltire sono presenti sostanze tossiche.

Caratteristiche Tecniche

  • Classe di efficienza (CEN EN779): G2
  • Efficienza gravimetrica media:
    • 65% per filtro spessore 11 mm
    • 70% per filtro spessore 23 mm
    • 75% per filtro spessore 48 mm
  • Temperatura massima di impiego: 200°C
  • Umidità relativa: 100%
  • Perdita di carico iniziale:
    • 5 Pa per filtro spessore 11 mm
    • 10 Pa per filtro spessore 23 mm
    • 15 Pa per filtro spessore 48 mm
  • Perdita di carico finale consigliata: 150 Pa
  • Perdita di carico massima: 300 Pa
  • Velocità filtrazione consigliata: 1,5 m/s
Modello Lunghezza
(mm)		 Larghezza
(mm)		 Superficie
filtrante
(mq)		 Portata
nominale
(mc/h)
KMZ 250 500 0,12 700
287 592 0,17 900
400 400 0,16 850
400 500 0,20 1100
400 625 0,25 1350
500 500 0,25 1350
500 625 0,31 1700
592 592 0,35 1900
Spessore
(mm)		 Strati di calza
(n°)
10 2
23 4
48 6
