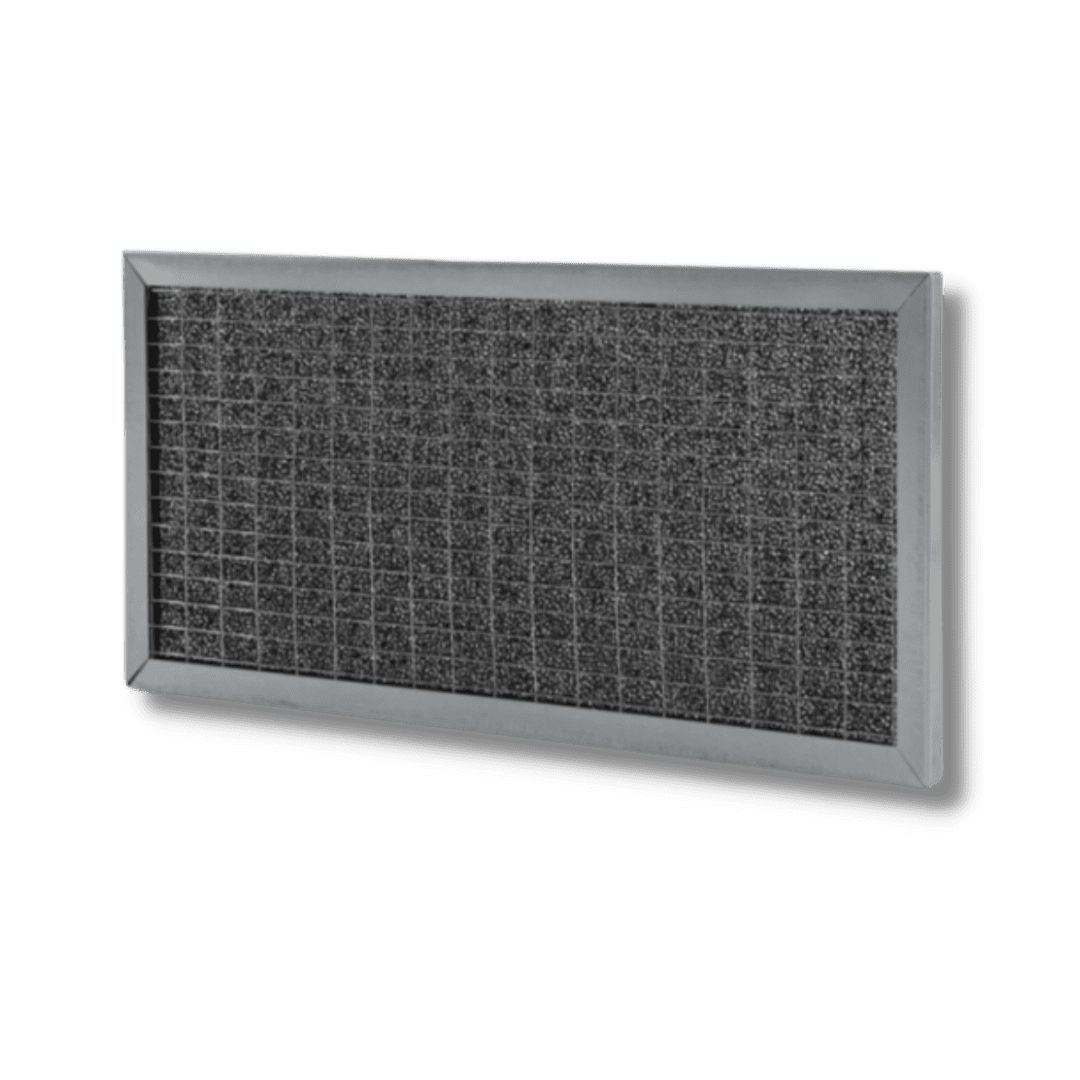

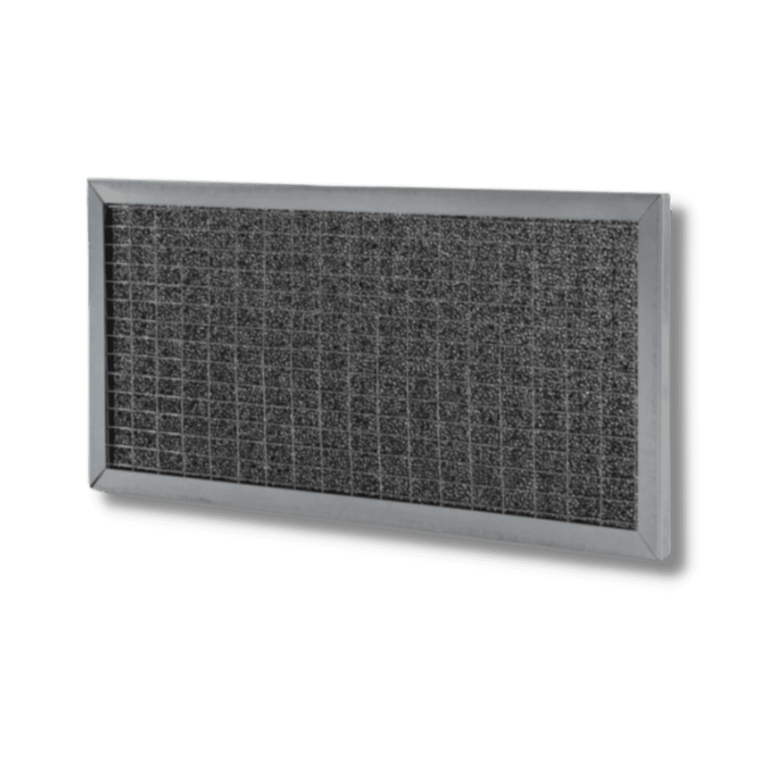

Celle filtranti KP20 R


Celle filtranti piane sintetiche per ventilconvettori
Stadio filtrante 1

COD: TALKP. Categoria: .
Descrizione

Caratteristiche costruttive
Il telaio di supporto e contenimento è costituito da una cornice di profilati ad U in lamiera zincata e da due reti di filo di acciaio zincato elettrosaldato che supportano il tessuto filtrante e assicurano una adeguata resistenza meccanica e protezione del filtro. Il telaio in un unico pezzo è chiuso su un lato mediante rivetti e facilmente apribile per permettere lo smaltimento differenziato.

Media filtrante
La fibra sintetica ad alta porosità e alta efficienza operativa è costituita da schiuma in poliuretano rigido serie PR20/06 di spessore di 6 mm, reticolata con cellule aperte a distribuzione uniforme. Questo tipo di media filtrante è facilmente rigenerabile mediante soffio di aria o lavaggio.

Applicazioni
Ventilconvettori e unità di trattamento aria.

Smaltimento del prodotto
Il prodotto va smaltito separando la parte metallica dalla parte filtrante. Il codice CER per lo smaltimento della parte metallica è 120101. Il codice CER per lo smaltimento della parte filtrante è 150202.

Caratteristiche Tecniche

  • Classe di efficienza (CEN EN779): G2
  • Efficienza gravimetrica media: 75%
  • Temperatura massima di impiego: 100°C
  • Umidità relativa: 100%
  • Perdita di carico iniziale:
    • 17 Pa per PR20/06 spessore 6 mm
    • 33 Pa per PR20/10 spessore 10 mm
    • 38 Pa per PR20/12 spessore 12 mm
  • Perdita di carico finale consigliata: 150 Pa
  • Velocità frontale consigliata: 1,5 m/s
  • Reazione al fuoco (DIN53438/3): classe F1
  • Porosità: 20 PPI
Modello Spessore
(mm)
Larghezza
(mm)
Lunghezza
(mm)
KP20 R 5-10 MIN 100
MAX 230
MIN 100
MAX 1600

Filtri KP 20 R perdite di carico

Curva caratteristica di determinazione delle perdite di carico a filtro pulito (Dp) in funzione
del cambiamento percentuale della portata o della velocità nominale.
