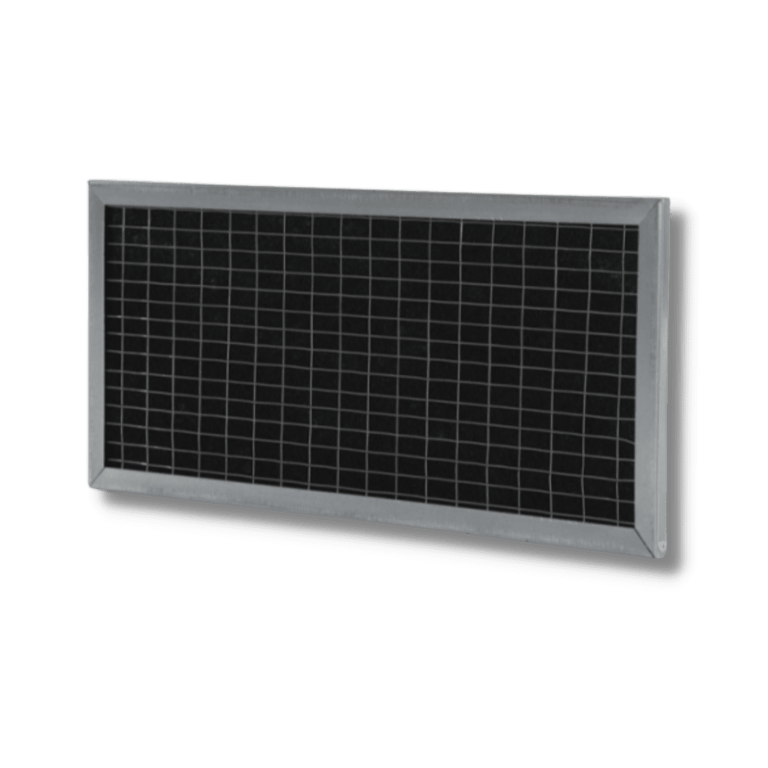

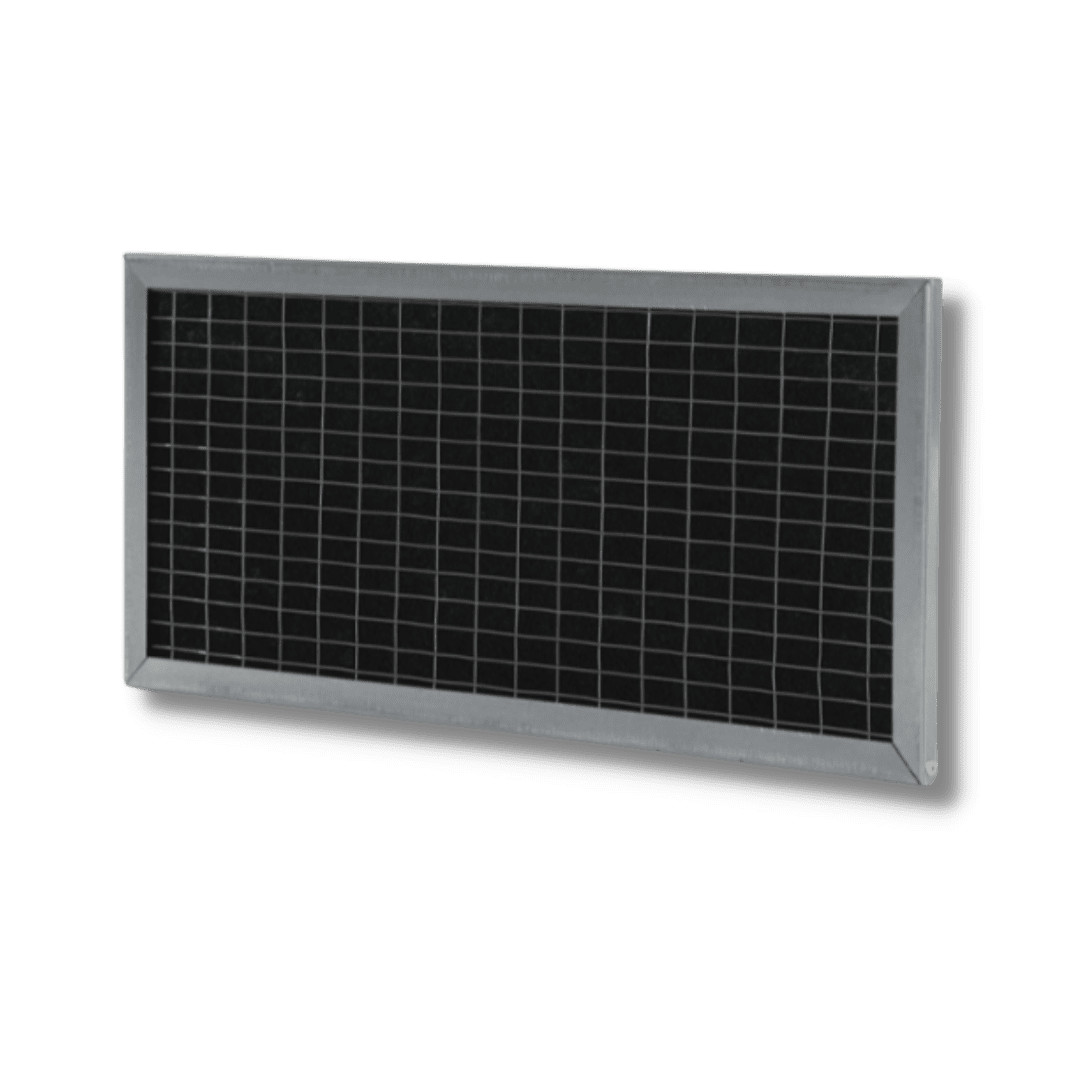

Celle filtranti KC35


Celle filtranti piane sintetiche per ventilconvettori
Stadio filtrante 1

COD: TALKC. Categoria: .
Descrizione

Caratteristiche costruttive
Il telaio di supporto e contenimento è costituito da una cornice di profilati ad U in lamiera zincata e da due reti di filo di acciaio zincato elettrosaldato che supportano il tessuto filtrante e assicurano una adeguata resistenza meccanica e protezione del filtro. Il telaio in un unico pezzo è chiuso su un lato mediante rivetti e facilmente apribile per permettere lo smaltimento differenziato.

Media filtrante
La fibra sintetica a densità calibrata e alta efficienza operativa è costituita da poliestere in fiocco termolegante impregnata con carboni attivi serie AC CARBON con grammatura di 100 gr/m2 e spessore di 5-10 mm.

Applicazioni
Ventilconvettori e unità di trattamento aria.

Smaltimento del prodotto
Il prodotto va smaltito separando la parte metallica dalla parte filtrante. Il codice CER per lo smaltimento della parte metallica è 120101. Il codice CER per lo smaltimento della parte filtrante è 150202.

Caratteristiche Tecniche

  • Classe di efficienza (CEN EN779): G2
  • Efficienza gravimetrica media: 70%
  • Grammatura: 200gr/mq
  • Spessore: 5-10mm
  • Temperatura massima di impiego: 90°C
  • Umidità relativa: 100%
  • Perdita di carico iniziale: 21 Pa
  • Perdita di carico finale consigliata: 250 Pa
  • Perdita di carico massima: 400 Pa
  • Capacità accumulo polvere: 180gr/mq
  • Velocità filtrazione consigliata: 1,5 m
  • Reazione al fuoco (DIN53438/3): classe F1
Modello Spessore
(mm)
Larghezza
(mm)
Lunghezza
(mm)
KC35 5-10 MIN 100
MAX 230
MIN 100
MAX 1600

Filtri KC 35 perdite di carico

Curva caratteristica di determinazione delle perdite di carico a filtro pulito (Dp) in funzione
del cambiamento percentuale della portata o della velocità nominale.
