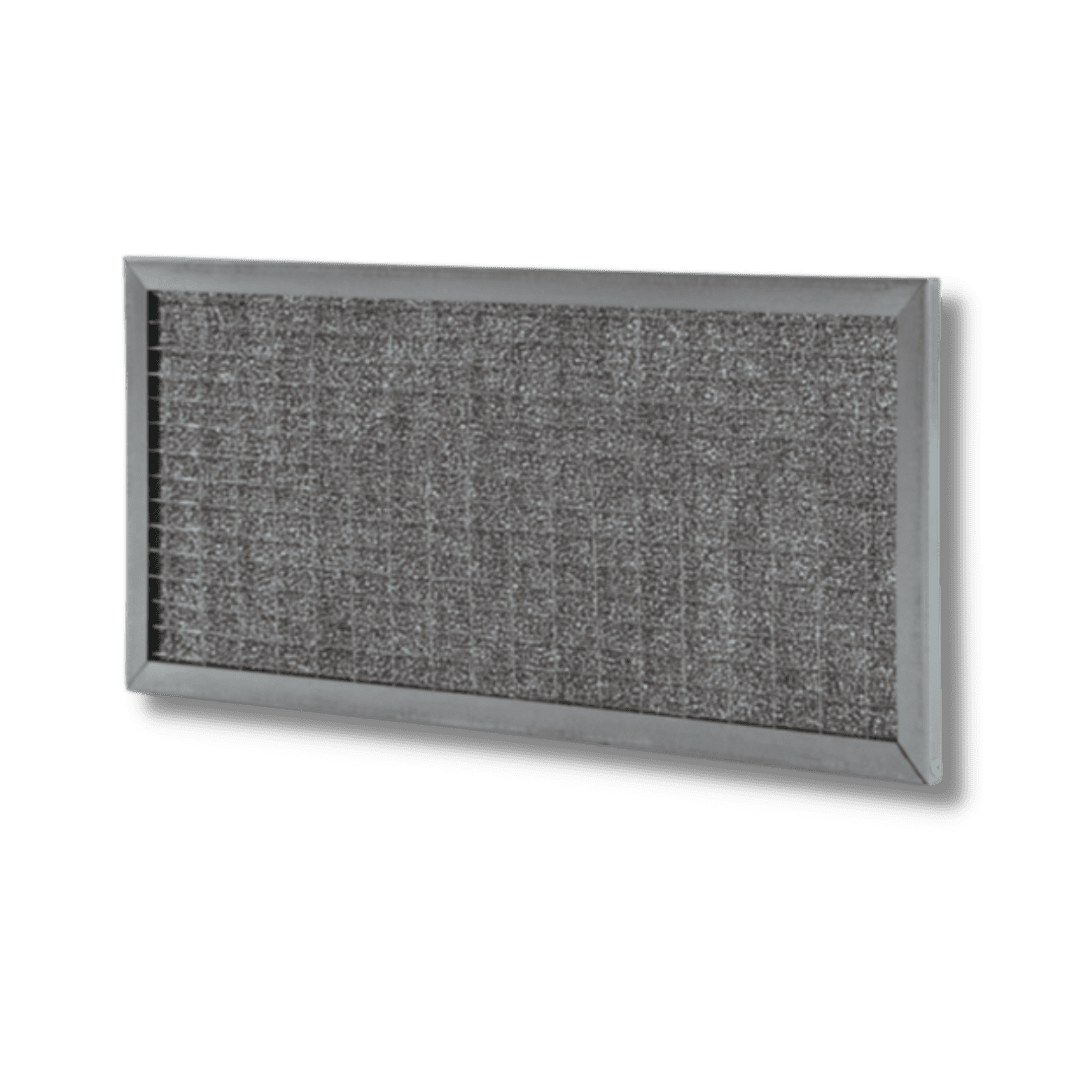

Celle filtranti KP20 M
Celle filtranti piane sintetiche per ventilconvettori
Stadio filtrante 1
Caratteristiche costruttive
Il telaio di supporto e contenimento è costituito da una cornice di profilati ad U in lamiera zincata e da due reti di filo di acciaio zincato elettrosaldato che supportano il tessuto filtrante e assicurano una adeguata resistenza meccanica e protezione del filtro. Il telaio in un unico pezzo è chiuso su un lato mediante rivetti e facilmente apribile per permettere lo smaltimento differenziato.
Media filtrante
La fibra sintetica ad alta porosità e alta efficienza operativa è costituita da schiuma in poliuretano morbido serie PM20/10 di spessore di 10 mm, reticolata con cellule aperte a distribuzione uniforme. Questo tipo di media filtrante è facilmente rigenerabile mediante soffio di aria o lavaggio.
Applicazioni
Ventilconvettori e unità di trattamento aria.
Smaltimento del prodotto
Il prodotto va smaltito separando la parte metallica dalla parte filtrante. Il codice CER per lo smaltimento della parte metallica è 120101. Il codice CER per lo smaltimento della parte filtrante è 150202.
Caratteristiche Tecniche
- Classe di efficienza (CEN EN779): G2
- Efficienza gravimetrica media: 75%
- Temperatura massima di impiego: 100°C
- Umidità relativa: 100%
- Perdita di carico iniziale:
- 17 Pa per PR20/06 spessore 6 mm
- 33 Pa per PR20/10 spessore 10 mm
- 38 Pa per PR20/12 spessore 12 mm
- Perdita di carico finale consigliata: 150 Pa
- Velocità frontale consigliata: 1,5 m/s
- Reazione al fuoco (DIN53438/3): classe F1
- Porosità: 20 PPI
| Modello | Spessore (mm) |
Larghezza (mm) |
Lunghezza (mm) |
| KP20 M | 5-10 | MIN 100 MAX 230 |
MIN 100 MAX 1600 |
Curva caratteristica di determinazione delle perdite di carico a filtro pulito (Dp) in funzione
del cambiamento percentuale della portata o della velocità nominale.
