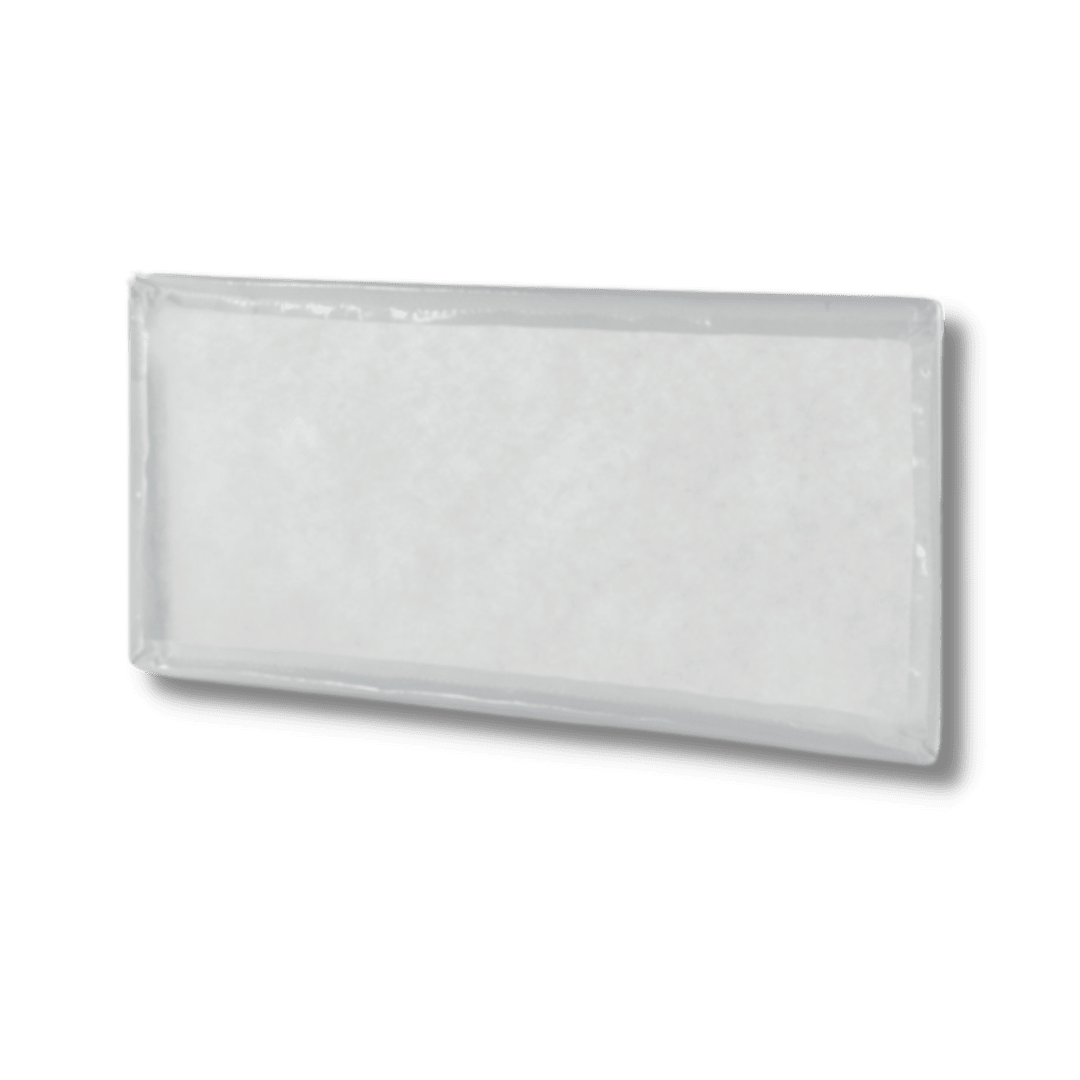

Celle filtranti KF125

Celle filtranti piane per ventilconvettori
Stadio filtrante 1

COD: TAL006 Categoria: Tag:
Descrizione

Caratteristiche costruttive
Il telaio di supporto è costituito da tondino trafilato di diametro 3 mm al quale è fissata la rete filtrante mediante cuciture con bordature di protezione.

Media filtrante
La fibra sintetica a densità calibrata e alta efficienza operativa è costituita da poliestere serie AT100 in fiocco termolegante con grammatura di 100 gr/m2 e spessore di 5-10 mm.

Applicazioni
Ventilconvettori, unità di trattamento aria.

Smaltimento del prodotto
Il prodotto va smaltito separando la parte metallica dalla parte filtrante. il codice CER per lo smaltimento della parte metallica è 120101. Il codice CER per lo smaltimento della parte filtrante è 150202

Caratteristiche Tecniche

  • Classe di efficienza (CEN EN779): G2
  • Efficienza gravimetrica media: 70%
  • Grammatura: 100gr/mq
  • Spessore: 10mm
  • Temperatura massima di impiego: 100°C
  • Umidità relativa: 100%
  • Perdita di carico iniziale: 21 Pa
  • Perdita di carico finale consigliata: 250 Pa
  • Perdita di carico massima: 400 Pa
  • Velocità frontale consigliata: 1,5 m/s
  • Reazione al fuoco (DIN53438/3): classe F1
  • NF-F-16-101: M1
Modello Spessore
(mm)		 Larghezza
(mm)		 Lunghezza
(mm)
KF125 3-5-10 MIN 100
MAX 230		 MIN 100
MAX 1600

Filtro KF 125 perdite di carico

Curva caratteristica di determinazione delle perdite di carico a filtro pulito (Dp) in funzione
del cambiamento percentuale della portata o della velocità nominale.
