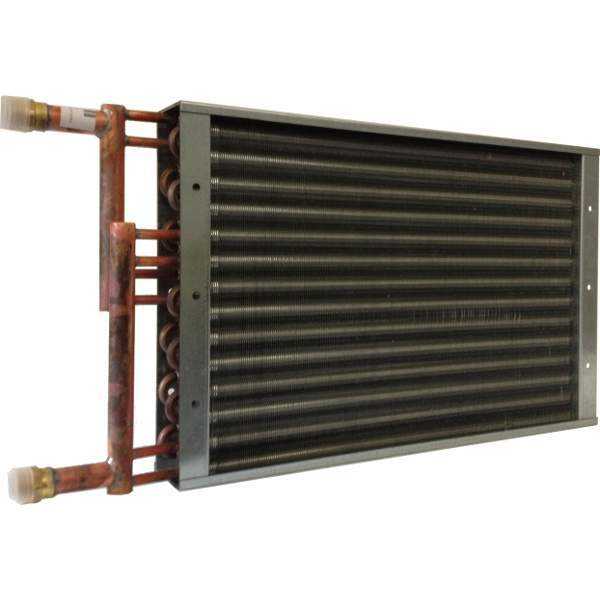

Batteria per Termoventilanti

Batterie per Termoventilanti

Batterie a espanzione diretta, ad acqua fredda e calda

Categorie: , Tag:
Descrizione

Batterie ad Espansione Diretta CBED
Batterie di scambio termico per applicazioni ad espansione diretta. Realizzate con tubo di rame di 10 mm con attacco a saldare.
Le batterie CBED sono a 4 ranghi e hanno uno spessore (D) di 143 mm. Le condizioni nominali alle quali si riferiscono le prestazioni riportate in tabella sono le seguenti:

  • Temperatura in ingresso aria = 25°C
  • Umidità relativa in ingresso = 50°C
  • Temperatura in evaporazione = 4°C
  • Temperatura in condensazione = 45°C

Batterie per Espansione Diretta CBED



Batterie ad Acqua Calda CBR ed ad Acqua Raffreddata CBW
Batterie di scambio termico per applicazioni con acqua calda, acqua fredda e ad espanzione diretta. Realizzate in tubo di rame di 10 mm, predisposte con attacco filettato per acqua.
I modelli CBR per acqua calda sono a 2 ranghi e hanno uno spessore (D) = 73 mm per i modelli CBR 2, CBR 3, CBR 5 e (D) = 120 mm per i modelli CBR 7,5 e CBR 10.
I modelli CBW per acqua refrigerata sono a 5 ranghi, con uno spessore (D) = 165mm.

Le condizioni nominali alle quali si riferiscono le prestazioni riportate in tabella sono le seguenti:

Modello
Temperatura in ingesso aria
Umidità relativa in ingresso
Temperatura ingresso acqua
Temperatura uscita acqua
CBR
10°C
50%
85°C
70°C
CBW
30°C
50%
7°C
12°C

Batterie ad Acqua Calda CBR
Batterie ad Acqua Refrigerata CBW
