Aeroevaporatori MIC


COD: PECMI. Categoria: . Tag: .
Descrizione

La gamma MIC a doppio flusso trova applicazione in armadi frigoriferi, vetrine refrigerate e piccole celle frigorifere a pianta rettangolare.
Gli scambiatori ad elevata efficienza che equipaggiano l’intera serie sono realizzati con alette in alluminio dal profilo speciale e tubi di rame, studiati per l’applicazione con i nuovi fluidi refrigeranti. Il passo alette è 4,5/9 mm differenziato in tutta la gamma (per temperature di cella ≥ –25 °C).
I motoventilatori standard impiegati possiedono le seguenti caratteristiche:

  • diametro 230 mm, monofase 230V/1/50-60Hz e griglia in poliammide caricato con fibra di vetro;
  • grado di protezione IP 42;
  • classe di isolamento B;
  • termocontatto di protezione interno;
  • temperatura massima di esercizio: +40 °C.

Nelle versioni con sbrinamento elettrico standard ED vengono impiegate resistenze in acciaio inox con terminali vulcanizzati predisposte per il collegamento 230V/1/50-60 Hz.

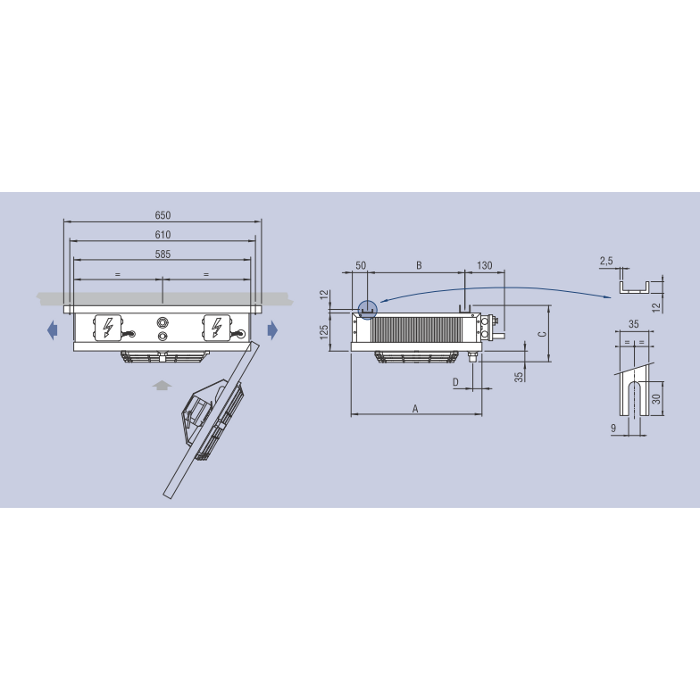

MIC dimensioni

Modello MIC 80 100 160 200 300 400 500
Dimensioni A 430 430 730 730 1030 1330 1630
B 320 320 620 620 920 1220 1520
C 172 172 185 185 185 185 185
D 30 30 30 30 30 35 35

Caratteristich Tecniche

Modello MIC 80 100 160 200 300 400 500
Capacità nominale kW 0,59 0,66 1,17 1,33 1,99 2,66 3,33
Capacità kW 0,49 0,55 0,97 1,10 1,65 2,20 2,75
Portata aria m3/h 540 460 1080 920 1380 1840 2300
Freccia aria m 2 x 3 2 x 2,5 2 x 3 2 x 2,5 2 x 2,5 2 x 2,5 2 x 2,5
Superficie interna m2 0,3 0,4 0,6 0,8 1,3 1,7 2,1
Superficie esterna m2 2,6 3,9 5,2 7,9 11,8 15,7 19,7
Motoventilatori n° x Ø mm 1 x 230 1 x 230 2 x 230 2 x 230 3 x 230 4 x 230 5 x 230
Assorbimento motov. A 0,35 0,35 0,7 0,7 1,05 1,4 1,75
Potenza nominale W 53 53 106 106 159 212 265
Capacità circuito dm3 0,7 1 1,4 1,92 3 4 5
Sbrinamento elettrico W 800 800 1600 1600 2400 3000 3600
Attacchi scambiatore In 1/2 1/2 1/2 1/2 1/2 1/2 1/2
Out (mm) 12 16 16 16 22 22 22
Attacco scarico Ø (GAS) 1/2 1/2 1/2 1/2 1/2 1 1
Peso netto kg 7,3 8 12,2 13,4 19 24,4 29,9
