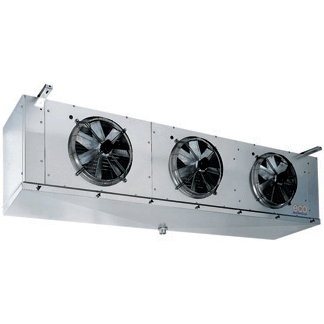

Aeroevaporatori ICE

La gamma ICE è stata pensata per l’impiego nelle grandi celle frigorifere e nei magazzini refrigerati adatti alla conservazione dei prodotti freschi e congelati.
Gli scambiatori ad elevata efficienza che equipaggiano l’intera serie sono realizzati con alette in alluminio dal profilo speciale e tubi di rame con rigatura interna, studiati per l’applicazione con i nuovi fluidi refrigeranti.
In funzione delle temperature di cella si distinguono in:

  • ICE 06 per alte e medie temperature (≥ –15 °C) con passo alette 6,0 mm;
  • ICE 08 – 10 – 12 per basse temperature (≥ –35 °C) con passo alette 8,0; 10,0 e 12,0 mm (è consigliata la versione con sbrinamento elettrico ED);

I motoventilatori standard impiegati possiedono le seguenti caratteristiche:

  • diametro 450, 560 e 630 mm, trifase 400V/3/50Hz a doppia velocità, con rotore esterno e griglia in acciaio trattato con vernice epossidica;
  • grado di protezione IP 54;
  • classe di isolamento B (F per Ø 630);
  • termocontatto di protezione interno;
  • temperatura massima di esercizio: +40 °C.

Nelle versioni con sbrinamento elettrico standard ED vengono impiegate resistenze in acciaio inox con terminali vulcanizzati, predisposte per il collegamento 400V/3/50-60 Hz.



ICE Ø 450 mm
ICE 450 dimensioni

ModelloICE Ø 450 mm41B06
41B08
41B10
41B12
42×06
42×08
42×10
42×12
43×06
43×08
43×10
43×12
44B06
44B08
44B10
44B12
DimensioniA1300215030003850
B880173025803430
H1700



ICE Ø 560 mm

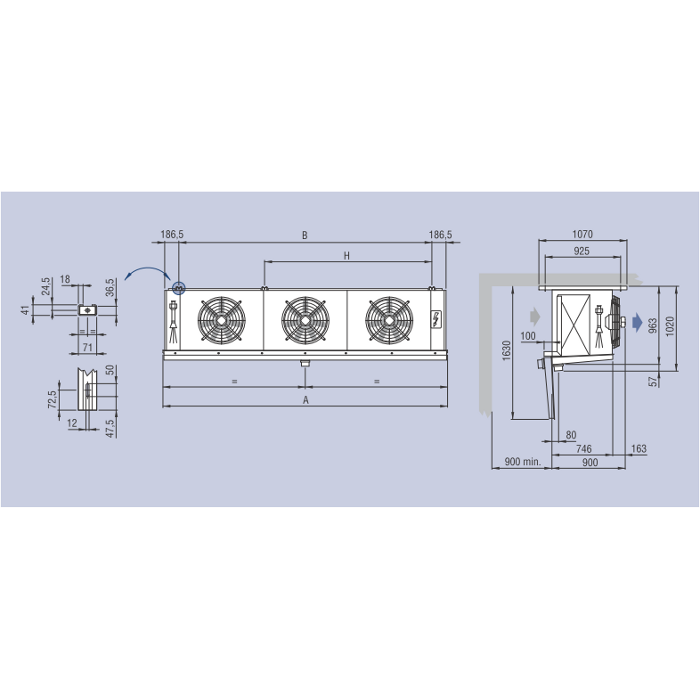

ICE 560 dimensioni

ModelloICE Ø 560 mm51×06
51×08
51×10
41×12
52×06
52×08
52×10
52×12
53×06
53×08
53×10
53×12
54×06
54×08
54×10
54×12
DimensioniA1550265037504650
B1130223033304430
H2228



ICE Ø 630 mm

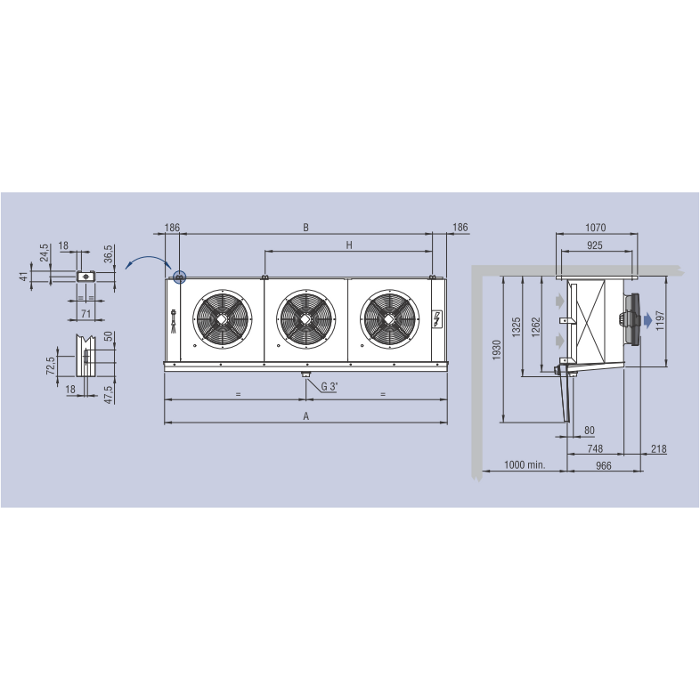

ICE 630 dimensioni

ModelloICE Ø 630 mm62×06
62×08
62×10
62×12
63×06
63×08
63×10
63×12
64×06
64×08
64×10
64×12
65×06
65×08
65×10
65×12
DimensioniA2650375048505950
B2230333044305530
H22283328

Caratteristiche Tecniche

ICE 06
Modello41B0642A0642B0643A0643B0644B0651A0651B0652A0652B0652D0653A0653B06Modello
VelocitàHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowVelocità
Cap. nominalekW10,48,8717,815,221,117,926,922,931,126,441,335,116,91419,816,233,72839,732,54940,250,742,159,648,8kWCap. nominale
CapacitàkW8,627,3314,712,517,414,822,318,925,721,834,1291411,616,513,527,923,232,826,940,533,241,934,849,240,3kWCapacità
Portata ariam3/h4800370010200785096007390153001178014400110901920014780995086409550687019900172801910013750171701236029850252902865020630m3/hPortata aria
Freccia ariam1915231821162519231825193121302035253424302237273626mFreccia aria
Sup. internam26,810,313,715,420,527,38,311,116,622,133,224,933,2m2Sup. interna
Sup. esternam243,164,786,297,0129,4172,552,670,2105139,5209,3158209,3m2Sup. esterna
Peso nettoKg6611512616317924389107170205266240283KgPeso netto
Dati comuni
Motoventilatorin° x Ø mm1 x 4502 x 4502 x 4503 x 4503 x 4504 x 4501 x 5601 x 5602 x 5602 x 5602 x 5603 x 5603 x 560n° x Ø mmMotoventilatori
Assorb. motovA0,810,551,621,11,621,12,431,652,431,653,242,21,80,951,80,953,61,93,61,93,61,95,42,95,42,9AAssorb. motov
Potenza nominaleW450340900680900680135010201350102018001360100060010006002000120020001200200012003000180030001800WPotenza nominale
Capacità ciruitodm315222832435516,622,132,3466648,166dm3Capacità circuito
Sbrin. elettricoW50401020010200150001500019800675067501605016050192602400024000WSbrin. elettrico
Sbrin. acqual/h2400360048005400720096002060275041305500700060808100l/hSbrin. acqua
Attacchi scamb.In tube (mm)16222228282822222828352835In tube (mm)Attacchi scamb.
Out tube (mm)35424242425442425454545454Out tube (mm)
Attacco scaricoØ (GAS)2222222233333Ø (GAS)Attacco scarico
Attacco sbrin.Ø (GAS)1 ¼1 ¼1 ¼1 ¼1 ¼2 x 1 ¼1 ¼1 ¼1 ¼1 ¼1 ¼1 ¼1 ¼Ø (GAS)Attacco sbrin.
Modello53D0654A0654B0654D0662A0662B0662D0663B0663D0664B0664D0665C0665D06Modello
VelocitàHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowVelocità
Cap. nominalekW7460,667,756,279,765,498,580,754,746,860,352,268,456,690,478,210284,9121104137113161134171142kWCap. nominale
CapacitàkW61,150,15646,565,95481,466,745,238,749,843,156,546,874,764,684,771,799,686,211393,6133111141117kWCapacità
Portata ariam3/h2575018540398003456038200275003440024770323402520030620243002948022050459303645044220330756124048600589604410076560573807370055125m3/hPortata aria
Freccia ariam3223392838273525534052395139544052395541534056425441mFreccia aria
Sup. internam249,833,244,266,423,23146,546,569,761,992,996,8116,1m2Sup. interna
Sup. esternam2313,9211279418,5146195292292438390584614730m2Sup. esterna
Peso nettoKg368328385498263298378422535572718815900KgPeso netto
Dati comuni
Motoventilatorin° x Ø mm3 x 5604 x 5604 x 5604 x 5602 x 6302 x 6302 x 6303 x 6303 x 6304 x 6304 x 6305 x 6305 x 630n° x Ø mmMotoventilatori
Assorb. motovA5,42,97,23,87,23,87,23,8105,8105,8105,8158,7158,72011,62011,62514,52514,5AAssorb. motov
Potenza nominaleW300018004000240040002400400024005200330052003300520033007800495078004950104006600104006600

13000

8250130008250WPotenza nominale
Capacità ciruitodm310063,89113547639393136121181188225dm3Capacità circuito
Sbrin. elettricoW28800322503225038700176402352035280355205328046800702007245082800WSbrin. elettrico
Sbrin. acqual/h100008100108001400055006300700081001000010800140001250017500l/hSbrin. acqua
Attacchi scamb.In tube (mm)3535352 x 35283535352 x352 x 352 x 352 x 352 x 35In tube (mm)Attacchi scamb.
Out tube (mm)5454542 x 54425454542 x 542 x 542 x 542 x 542 x 54Out tube (mm)
Attacco scaricoØ (GAS)3333333333333Ø (GAS)Attacco scarico
Attacco sbrin.Ø (GAS)1 ¼2 x 1 ¼2 x 1 ¼2 x 1 ¼1 ¼1 ¼1 ¼1 ¼1 ¼2 x 1 ¼2 x 1 ¼2 x 1 ¼2 x 1 ¼Ø (GAS)Attacco sbrin.



ICE 8
Modello41B0842A0842B0843A0843B0844B0851A0851B0852A0852B0852D0853A0853B08Modello
VelocitàHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowVelocità
Cap. nominalekW9,468,0715,813,519,216,323,920,428,324,037,0631.915,413,018,115,130,726,036,130,245,637,446,139,254,245,4kWCap. nominale
CapacitàkW7,846,6713,111,115,813,519,816.823,419,831,026,412,710,815,012,625,421,629,825,037,730,938,132,444,837,5kWCapacità
Portata ariam3/h490037801027079309800756015400119001470011340192001512010400902010050720020800180402010014400180001297031200270603015021600m3/hPortata aria
Freccia ariam2015241822172620241826203222312136263525312238273726mFreccia aria
Sup. internam26,810,313,715,420,527,38,311,116,622,133,224,933,2m2Sup. interna
Sup. esternam233,750,667,475,9101,1134,840,854,481,6108,8163,4122,4163,2m2Sup. esterna
Peso nettoKg6811713016618523586102165196253234274KgPeso netto
Dati comuni
Motoventilatorin° x Ø mm1 x 4502 x 4502 x 4503 x 4503 x 4504 x 4501 x 5601 x 5602 x 5602 x 5602 x 5603 x 5603 x 560n° x Ø mmMotoventilatori
Assorb. motovA0,810,551,621,11,621,12,431,652,431,653,242,21,80,951,80,953,61,93,61,93,61,95,42,95,42,9AAssorb. motov
Potenza nominaleW450340900680900680135010201350102018001360100060010006002000120020001200200012003000180030001800WPotenza nominale
Capacità ciruitodm315222832435516,622,132,3466648,166dm3Capacità circuito
Sbrin. elettricoW50401020010200150001500019800675067501605016050192602400024000WSbrin. elettrico
Sbrin. acqual/h2400360048005400720096002060275041305500700060808100l/hSbrin. acqua
Attacchi scamb.In tube (mm)16222228282822222828352835In tube (mm)Attacchi scamb.
Out tube (mm)35424242425442425454545454Out tube (mm)
Attacco scaricoØ (GAS)2222222233333Ø (GAS)Attacco scarico
Attacco sbrin.Ø (GAS)1 ¼1 ¼1 ¼1 ¼1 ¼2 x 1 ¼1 ¼1 ¼1 ¼1 ¼1 ¼1 ¼1 ¼Ø (GAS)Attacco sbrin.
Modello53D0854A0854B0854D0862A0862B0862D0863B0863D0864B0864D0865C0865D08Modello
VelocitàHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowVelocità
Cap. nominalekW68,856,461,652,372,560,891,675,147,541,055,247,365,554,482,871,098,281,711094,6131109150127164136kWCap. nominale
CapacitàkW56,846,651,043,260,050,275,762,039,933,945,639,154,14568,458,681,167,591,278,210890124105135112kWCapacità
Portata ariam3/h2700019450416003600040200288003600025930332002610032340252003120023400485103780046800351006468050400624004680079430607507800058500m3/hPortata aria
Freccia ariam3323402939283626534052395139544052395541534056425441mFreccia aria
Sup. internam249,833,244,266,423,23146,546,569,761,992,996,8116,1m2Sup. interna
Sup. esternam2245,1163,2217,6367,7115153229230344306458477573m2Sup. esterna
Peso nettoKg356314366473256289369434524561704797880KgPeso netto
Dati comuni
Motoventilatorin° x Ø mm3 x 5604 x 5604 x 5604 x 5602 x 6302 x 6302 x 6303 x 6303 x 6304 x 6304 x 6305 x 6305 x 630n° x Ø mmMotoventilatori
Assorb. motovA5,42,97,23,87,23,87,23,8105,8105,8105,8158,7158,72011,62011,62514,52514,5AAssorb. motov
Potenza nominaleW300018004000240040002400400024005200330052003300520033007800495078004950104006600104006600

13000

8250130008250WPotenza nominale
Capacità ciruitodm310063,89113547639393136121181188225dm3Capacità circuito
Sbrin. elettricoW28800322503225038700176402352035280355205328046800702007245082800WSbrin. elettrico
Sbrin. acqual/h100008100108001400055006300700081001000010800140001250017500l/hSbrin. acqua
Attacchi scamb.In tube (mm)3535352 x 35283535352 x352 x 352 x 352 x 352 x 35In tube (mm)Attacchi scamb.
Out tube (mm)5454542 x 54425454542 x 542 x 542 x 542 x 542 x 54Out tube (mm)
Attacco scaricoØ (GAS)3333333333333Ø (GAS)Attacco scarico
Attacco sbrin.Ø (GAS)1 ¼2 x 1 ¼2 x 1 ¼2 x 1 ¼1 ¼1 ¼1 ¼1 ¼1 ¼2 x 1 ¼2 x 1 ¼2 x 1 ¼2 x 1 ¼Ø (GAS)Attacco sbrin.



ICE 10
Modello41B1042A1042B1043A1043B1044B1051A1051B1052A1052B1052D1053A1053B10Modello
VelocitàHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowVelocità
Cap. nominalekW8,747,4314,412,217,61521,618,426,322,436,731,214,612,517,214,429,225,134,428,841,5344437,851,842,5kWCap. nominale
CapacitàkW7,226,1411,910,114,512,417,915,221,718,530,325,812,110,414,211,724,120,728,423,334,328,136,431,342,835,1kWCapacità
Portata ariam3/h5000385010350800010000770015450119001500011550200001540010870941010560756021740188202100015120188601358032610282303150022680m3/hPortata aria
Freccia ariam2116251923182721251927213323322237273626322339283827mFreccia aria
Sup. internam26,810,313,715,420,527,38,311,116,622,133,224,933,2m2Sup. interna
Sup. esternam227,741,555,462,383,1110,733,845,167,689,6134,4101134,4m2Sup. esterna
Peso nettoKg661151261631792288398160,34187240229267KgPeso netto
Dati comuni
Motoventilatorin° x Ø mm1 x 4502 x 4502 x 4503 x 4503 x 4504 x 4501 x 5601 x 5602 x 5602 x 5602 x 5603 x 5603 x 560n° x Ø mmMotoventilatori
Assorb. motovA0,810,551,621,11,621,12,431,652,431,653,242,21,80,951,80,953,61,93,61,93,61,95,42,95,42,9AAssorb. motov
Potenza nominaleW450340900680900680135010201350102018001360100060010006002000120020001200200012003000180030001800WPotenza nominale
Capacità ciruitodm315222832435516,622,132,3466648,166dm3Capacità circuito
Sbrin. elettricoW50401020010200150001500019800675067501605016050192602400024000WSbrin. elettrico
Sbrin. acqual/h2400360048005400720096002060275041305500700060808100l/hSbrin. acqua
Attacchi scamb.In tube (mm)16222228282822222828352835In tube (mm)Attacchi scamb.
Out tube (mm)35424242425442425454545454Out tube (mm)
Attacco scaricoØ (GAS)2222222233333Ø (GAS)Attacco scarico
Attacco sbrin.Ø (GAS)1 ¼1 ¼1 ¼1 ¼1 ¼2 x 1 ¼1 ¼1 ¼1 ¼1 ¼1 ¼1 ¼1 ¼Ø (GAS)Attacco sbrin.
Modello53D1054A1054B1054D1062A1062B1062D1063B1063D1064B1064D1065C1065D10Modello
VelocitàHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowHighLowVelocità
Cap. nominalekW61,350,358,750,56956,683,768,743,837,551,744,363,052,677,566,494,678,910388,6126,082105,27143,99122,21157,6025131,5875kWCap. nominale
CapacitàkW50,641,548,541,75746,869,256,736,23142,736,652,143,564,0554,978,1565,2585,473,2104,287119101130,25108,75kWCapacità
Portata ariam3/h2829020370434803764042000302403800027360337802655032920258803206024300493803882048090364506584051760641204860082290630008015060750m3/hPortata aria
Freccia ariam3424413040293727544153405238554153395642544057435542mFreccia aria
Sup. internam249,833,244,266,423,23146,546,569,761,992,996,8116,1m2Sup. interna
Sup. esternam2201,5135179,1268,794125187187287250375394468m2Sup. esterna
Peso nettoKg343301350448250280360400516550690780860KgPeso netto
Dati comuni
Motoventilatorin° x Ø mm3 x 5604 x 5604 x 5604 x 5602 x 6302 x 6302 x 6303 x 6303 x 6304 x 6304 x 6305 x 6305 x 630n° x Ø mmMotoventilatori
Assorb. motovA5,42,97,23,87,23,87,23,8105,8105,8105,8158,7158,72011,62011,62514,52514,5AAssorb. motov
Potenza nominaleW30001800400024004000240040002400520033005200330052003300780049507800
