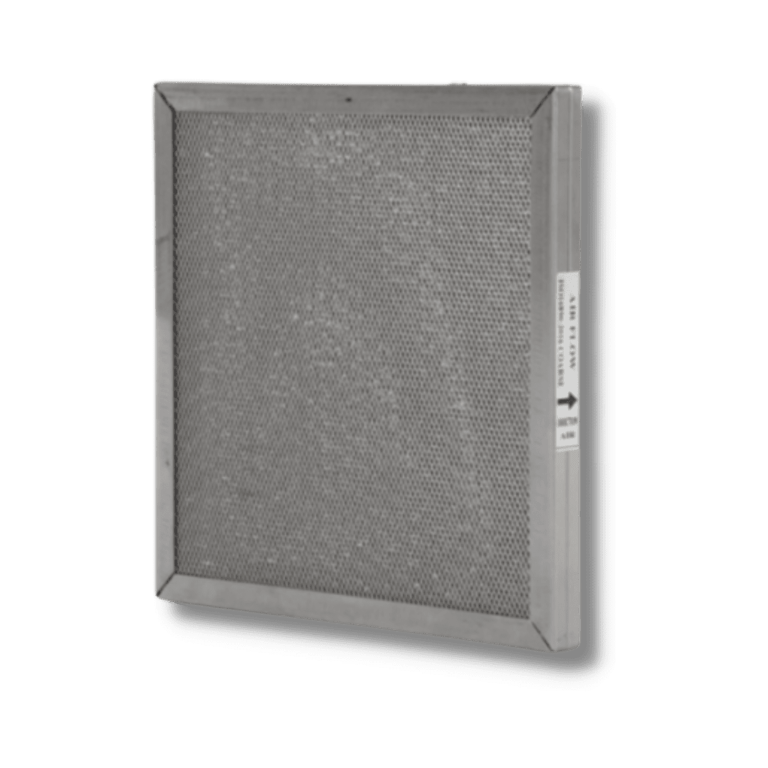

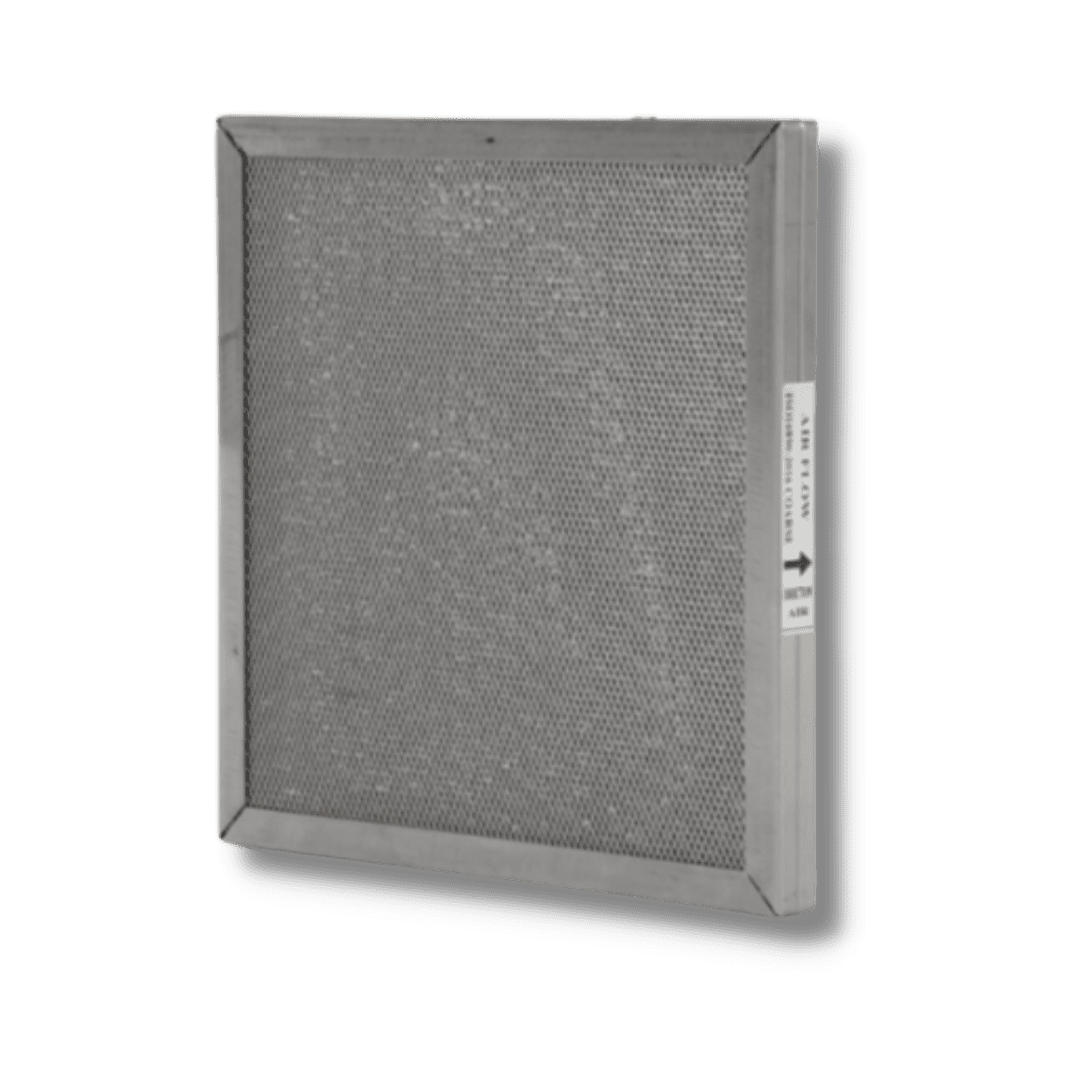

Celle filtranti piane metalliche
Stadio filtrante 1
Caratteristiche costruttive
Il telaio di supporto e contenimento è costituito da una cornice di profilati ad U in lamiera di acciaio inox AISI 304 (a richiesta AISI 316) e da due reti microstirate in acciaio inox AISI 304 (a richiesta AISI 316) che supportano la maglia filtrante in calza cuspidata di acciaio inox AISI 304 e assicurano una adeguata resistenza meccanica e la protezione del filtro. Il telaio in un unico pezzo è chiuso su un lato mediante rivetti.
Media filtrante
La media filtrante è costituita da strati di maglia metallica in calza cuspidata di acciaio AISI 304.
Applicazioni
Ideali per prefiltrazione in filtri ad alta efficienza, filtrazione di polveri secche e nebbie oleose, trattamento aria con fumi e grassi.
Smaltimento del prodotto
Il prodotto va smaltito separando la parte metallica dalla parte filtrante. Il codice CER per lo smaltimento della parte metallica è 120101. Attenzione: dichiarare se nel filtro da smaltire sono presenti sostanze tossiche.
Caratteristiche Tecniche
Modello | Lunghezza (mm) |
Larghezza (mm) |
Superficie filtrante (mq) |
Portata nominale (mc/h) |
KMX/CA-STIR | 250 | 500 | 0,12 | 700 |
287 | 592 | 0,17 | 900 | |
400 | 400 | 0,16 | 850 | |
400 | 500 | 0,20 | 1100 | |
400 | 625 | 0,25 | 1350 | |
500 | 500 | 0,25 | 1350 | |
500 | 625 | 0,31 | 1700 | |
592 | 592 | 0,35 | 1900 |
Spessore (mm) |
Strati di calza (n°) |
10 | 2 |
23 | 4 |
48 | 6 |
