Bocchette di mandata UM


Bocchette di mandata

COD: TVVM12. Categoria: . Tag: .
Descrizione

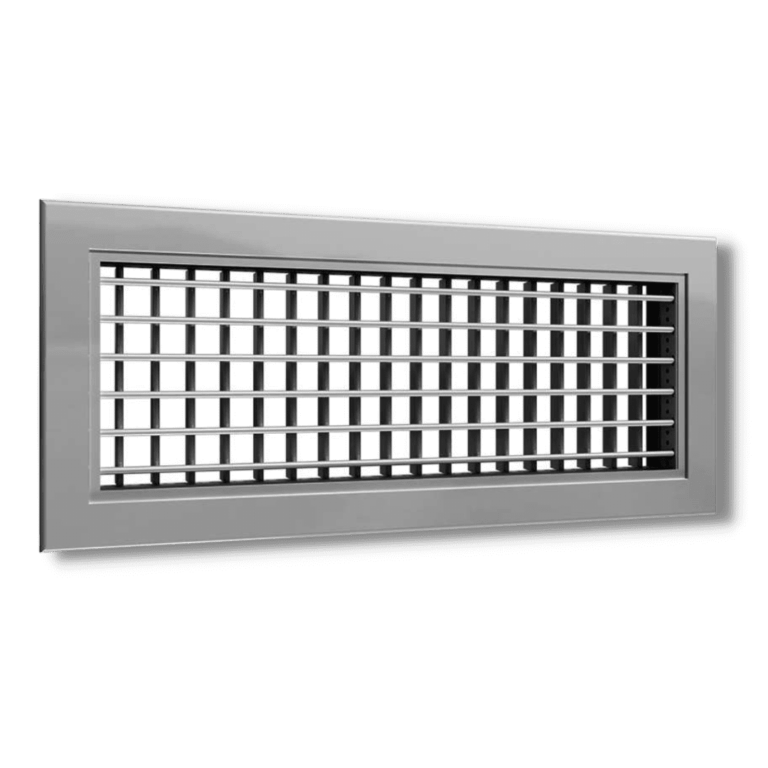

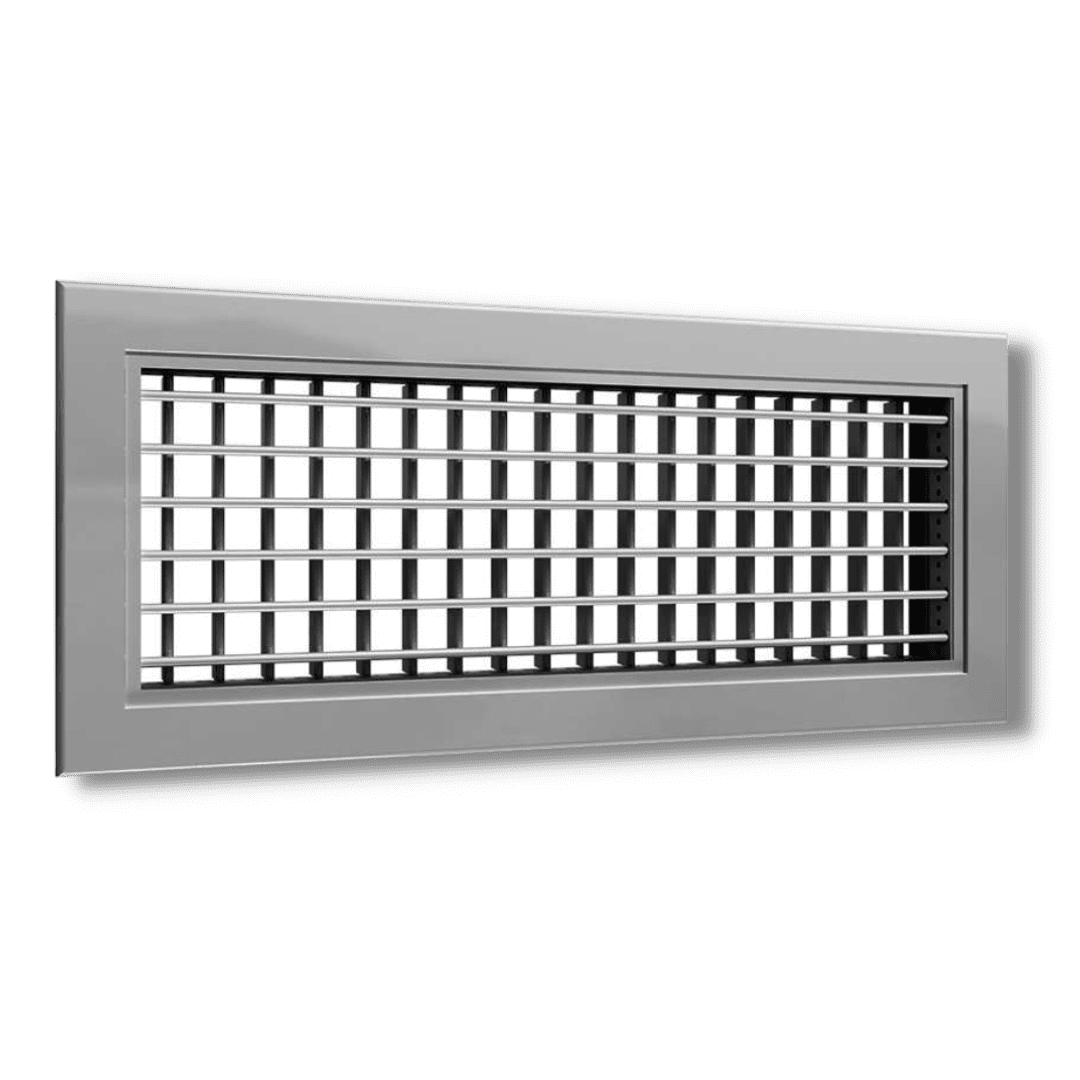

Le unità della serie UM sono bocchette di mandata a doppio o singolo filare di alette completamente regolabili.
Vengono utilizzate in mandata generalmente a parete.



Caratteristiche Tecniche

  • Dimensioni standard da 200×100 a 1.000x400mm
  • Dimensioni speciali realizzabili su richiesta
  • Costruzione interamente in alluminio anodizzato argento
  • Costruzione in allumino verniciato RAL 9010 su richiesta
  • Alette orientabili a passo 20 mm disposte orizzontalmente e/o verticalmente
  • Serranda di taratura in acciaio zincato con alette a movimento contrapposto
  • Controtelaio in acciaio zincato componibile con zanche a murare
  • Plenum in acciaio zincato con o senza isolamento
  • Clips triplo uso per fissaggio serranda, controtelaio e plenum
  • Fissaggio a parete tramite clips su controtelaio o con viti su canale o sul plenum



Modello Portata
Q[m3/h]
Lancio X0,25[m]
(Vt 0,25 m/s)
Perdita di carico
∆p[Pa]
Rumore
LA[dB(A)]
UM…200×100 [125-249] [2,7-5,5] [5-20] [21-38]
UM…300×100 [189-377] [3,4-6,7] [5-20] [22-39]
UM…400×100 [251-502] [4,0-7,9] [5-20] [24-41]
UM…500×100 [323-645] [4,5-8,9] [5-20] [25-42]
UM…600×100 [395-786] [4,9-9,7] [5-20] [26-43]
UM…800×100 [538-1074] [5,7-11,4] [5-20] [28-44]
UM…1000×100 [681-1360] [6,4-12,8] [5-20] [29-45]
UM…200×150 [189-377] [3,4-6,7] [5-20] [22-39]
UM…300×150 [286-570] [4,2-8,3] [5-20] [26-41]
UM…400×150 [395-786] [4,9-9,7] [5-20] [26-43]
UM…500×150 [484-970] [5,4-10,8] [5-20] [27-44]
UM…600×150 [613-1200] [6,1-12,0] [5-20] [28-45]
UM…800×150 [824-1647] [7,0-14,1] [5-20] [29-46]
UM…1000×150 [1018-2041] [7,8-15,7] [5-20] [31-47]
UM…200×200 [251-502] [4,0-7,9] [5-20] [24-41]
UM…300×200 [395-786] [4,9-9,7] [5-20] [26-43]
UM…400×200 [538-1074] [5,7-11,4] [5-20] [28-44]
UM…500×200 [681-1360] [6,4-12,8] [5-20] [29-45]
UM…600×200 [838-1689] [7,1-14,3] [5-20] [29-47]
UM…800×200 [1110-2219] [8,1-16,3] [5-20] [31-48]
UM…1000×200 [1397-2792] [9,1-18,2] [5-20] [32-49]
UM…400×300 [838-1689] [7,1-14,3] [5-20] [29-47]
UM…500×300 [1018-2041] [7,8-15,7] [5-20] [31-47]
UM…600×300 [1229-2469] [8,6-17,3] [5-20] [31-48]
UM…800×300 [1683-3364] [10,0-19,9] [5-20] [33-50]
UM…1000×300 [2134-4256] [11,4-22,7] [5-20] [34-51]
UM…500×400 [1397-2792] [9,1-18,2] [5-20] [32-49]
UM…600×400 [1683-3364] [10,0-19,9] [5-20] [33-50]
UM…800×400 [2256-4509] [11,5-22,9] [5-20] [34-51]
UM…1000×400 [2829-5654] [12,8-25,6] [5-20] [35-52]



Modelli disponibili:

  • Bocchetta di mandata UM2V da 200X100mm a 1000×400
