A6D630-AN01-01

Ventilatore assiale con griglia

  • Peso: 12.5kg
  • Dimensioni: 630mm
  • Materiale:
    • Griglia di protezione: acciaio, fosfatato e rivestito in plastica nera
    • Anello a muro: plastica ABS nera
    • Lame: acciaio laminato pre-fuso, spruzzato con plastica polipropilene
    • Rotore: rivestito in nero
  • Numero di lame: 5
  • Direzione della rotazione: in senso antiorario, vedere sul rotore
  • Tipo di protezione: IP 54
  • Classe di isolamento: “F”
  • Posizione di montaggio: albero in orizzontale o rotore sul fondo; rotore in cima su richiesta
  • Scarico della condensa: lato rotore
  • Modalità di funzionamento: funzionamento continuo (S1)
  • Cuscinetti: cuscinetti a sfera
  • Cavi elettrici: tramite morsettiera
  • Protezione del motore: protezione contro il sovraccarico termico (TOP)
  • Uscita cavo: assiale
  • Classe protezione: I (se la messa a terra di protezione è collegato dal cliente)
  • Prodotto conforme agli standards: EN 61800-5-1; CE
  • Approvato da: CCC; VDE

Caratteristiche nominali

Fase 3~ 3~ 3~ 3~ 3~ 3~
Voltaggio nominale VAC 400 400 400 400 480 480
Connessioni Δ Y Δ Y Δ Y
Frequenza Hz 50 50 60 60 60 60
Carico massimo
Validità per lo standard CE CE CE CE CE CE
Velocità min-1 890 690 1010 700 1070 820
Potenza in entrata W 600 400 730 430 810 550
Assorbimento di corrente A 1.2 0.68 1.29 0.8 1.35 0.8
Pressione Massima Pa 105 56 50 26 55 35
Temperatura ambientale Min. °C -40 -40 -40 -40 -40 -40
Max. 65 65 60 60 55 55

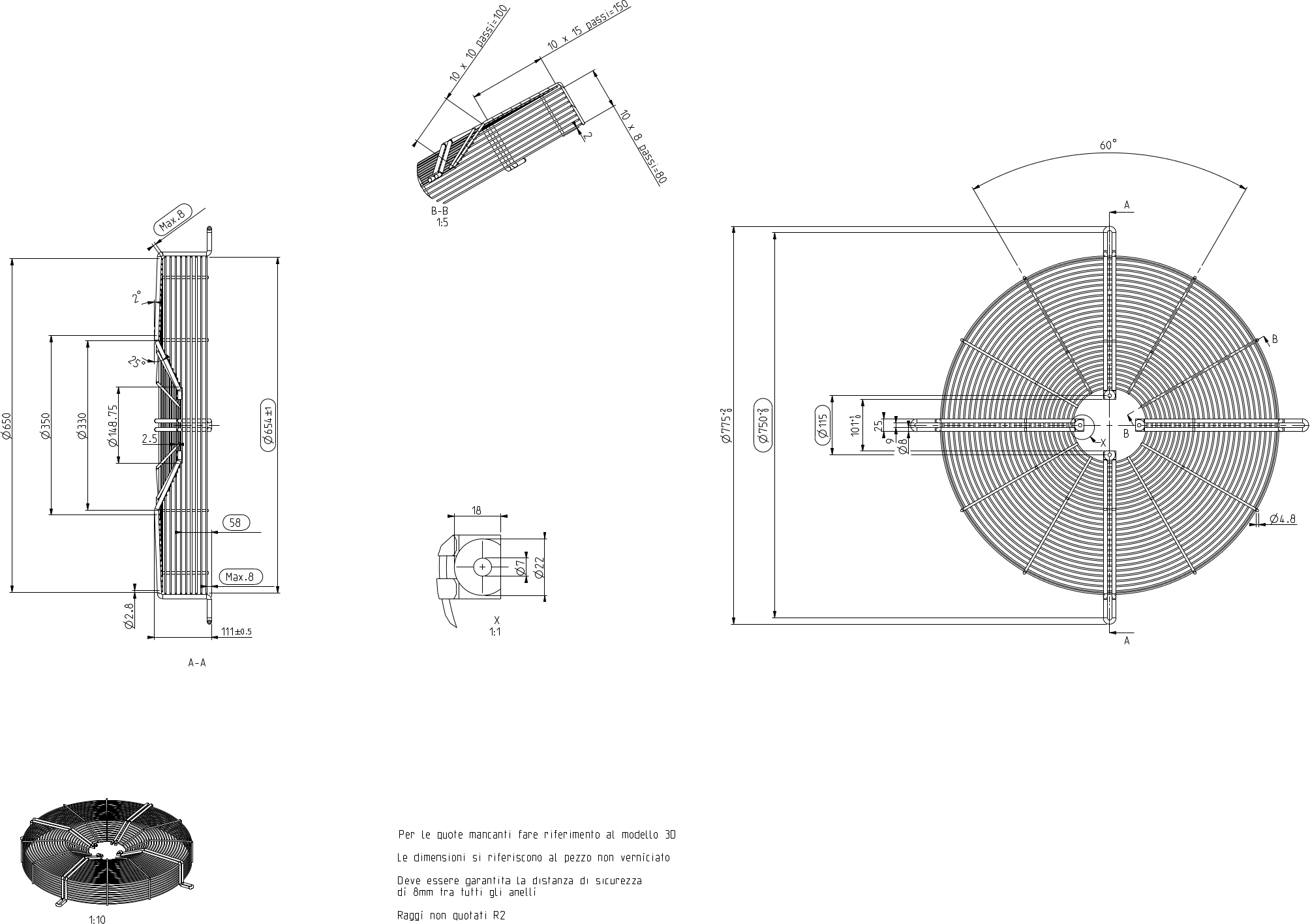

Griglia in abbinamento:
Griglia 630 ebm-papst ridotta

Clicca l’immagine per ingrandire
