A6E560-AN01-01

Ventilatore assiale con griglia

COD: PMMZN566 Categoria: Tag:
Descrizione
  • Peso: 10.5kg
  • Dimensione: 560mm
  • Materiale:
    • Griglia di protezione: acciaio, fosfatato e rivestito in plastica nera
    • Superficie del rotore: in alluminio
    • Materia del coperchio terminale: plastica PC/ABS
    • Lame: in lamiera di alluminio, spuzzato con plastica polipropilene
    • Rotore: alluminio
  • Numero di lame: 5
  • Angolazione delle pale: -5°
  • Direzione di trasporto: “V”
  • Direzione della rotazione: in senso antiorario, vedere sul rotore
  • Tipo di protezione: IP 54
  • Classe di isolamento: “F”
  • Classe di protezione dell’umidità: F3-1
  • Posizione di montaggio: albero in orizzontale o rotore sul fondo; rotore in alto su richiesta.
  • Scarico della condensa: lato rotore
  • Modalità di funzionamento: funzionamento continuo (S1)
  • Cuscinetti: cuscinetti a sfera
  • Corrente di contatto secondo IEC 60990: <=3,5 mA
  • Cavi elettrici: tramite morsettiera, condensatore integrato collegato tramite morsettiera
  • Protezione del motore: protezione contro il sovraccarico termico (TOP)
  • Uscita cavi: assiale
  • Classe protezione: I (con conduttore a terra collegato a cura del cliente)
  • Prodotto conforme agli standards: EN 61800-5-1; CE
  • Approvato da: CSA C22.2 Nr.100; UL 1004-1; VDE; GOST; CCC

Caratteristiche nominali

Fase 1~ 1~
Voltaggio nominale VAC 230 230
Frequenza Hz 50 60
Carico massimo
Validità per lo standard CE CE
Velocità min-1 920 1010
Potenza in entrata W 390 570
Assorbimento di corrente A 1.78 2.48
Condensatore del motore µF 10 10
Tensione sul condensatore VDB 400 400
Pressione massima Pa 80 95
Temperatura ambientale Min. °C -40 -40
Max. 75 55

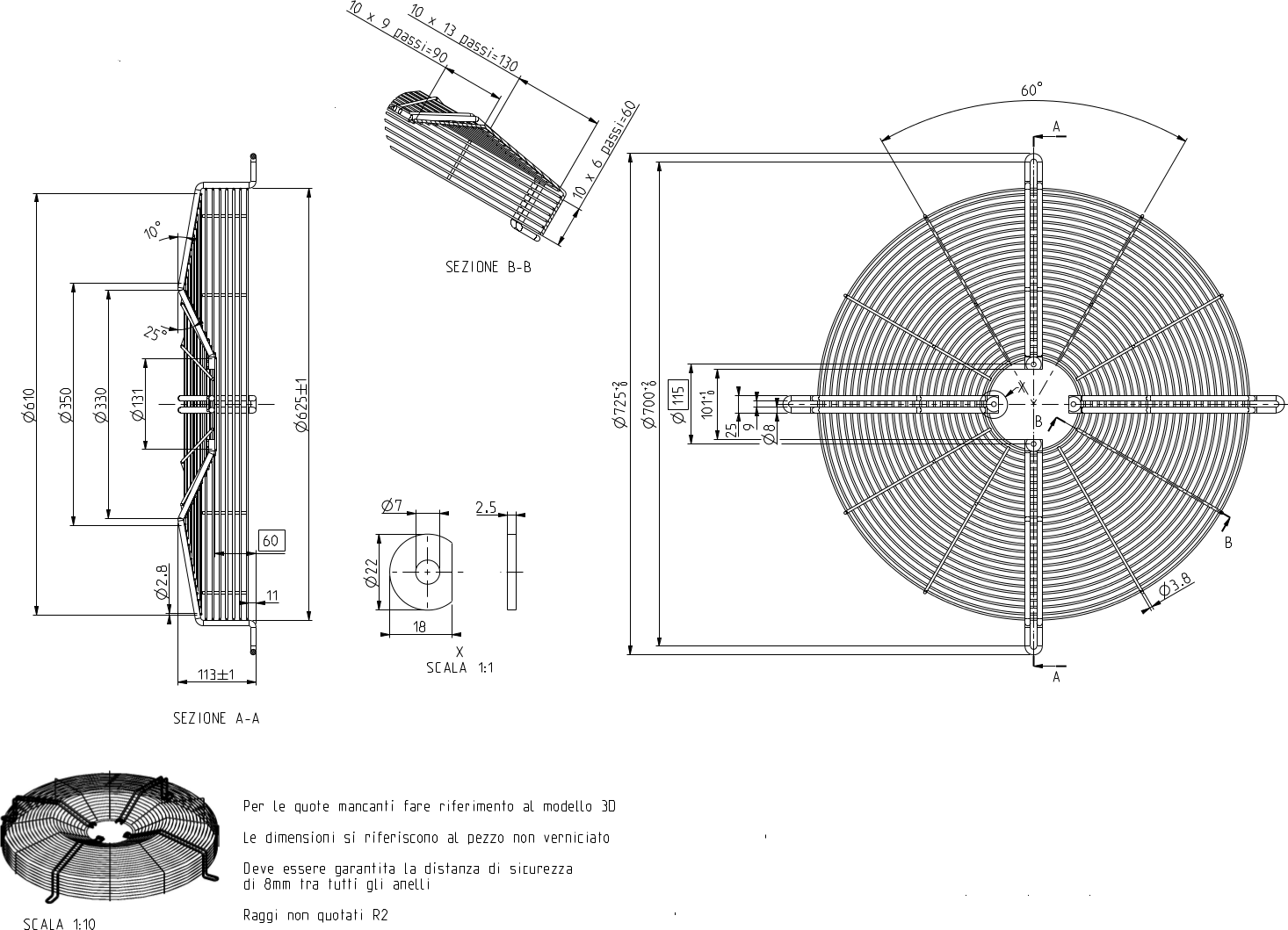

Griglia in abbinamento:

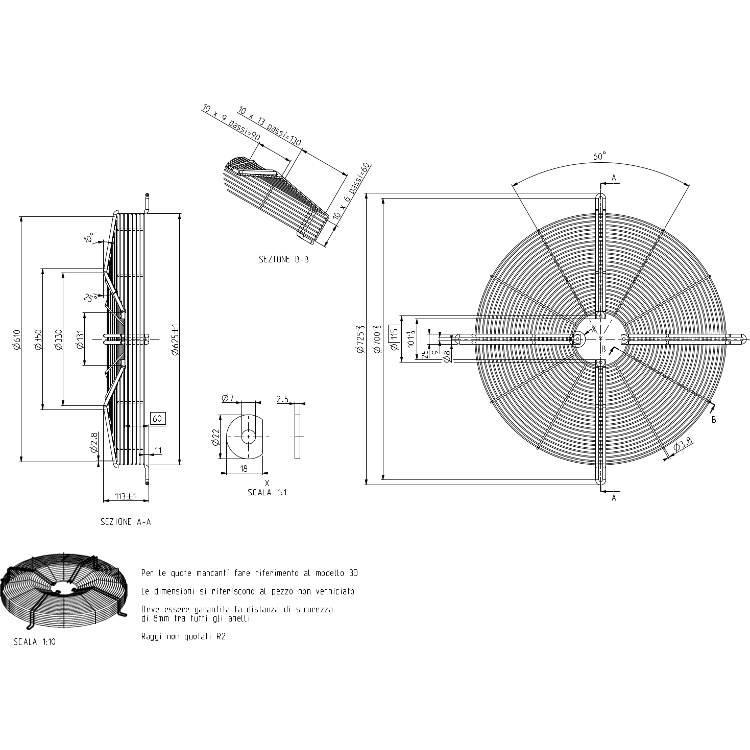

Griglia 560 ebm-papst ridotta
Clicca l’immagine per ingrandire
