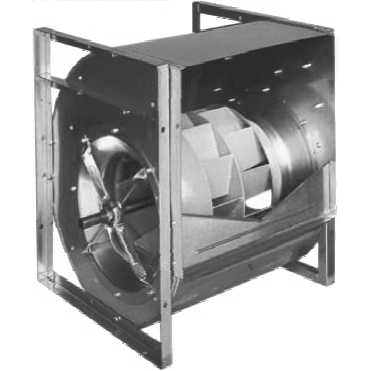

Ventilatori centrifughi RDH

Azionamento a trasmissione con pale inclinate all’indietro saldate e verniciate

COD: NIC6E2 Categoria: Tag:
Descrizione

Ventilatori centrifughi ad alte prestazioni ideali per la ventilazione continua, con range di temperatura da -20 a +80 C, per le serie E0 e E2, oppure +100C per le serie E4, E6 e E7. Le indicazioni sulle prestazioni rientrano nella classe di precisione 1 secondo la norma DIN 24166, per tutte le grandezze dal 0355 al 1400 e nella classe di precisione 2, per le grandezze dal 0180 a 0315.



Versione RDH E0/RDH L: Coclea a spirale in lamiera d’acciaio zincata con graffiatura verticale, senza supporti base e angia di mandata.
Cuscinetti per impiego leggero, montati su razze imbullonate alle fiancate.



Versione RDH E2/RDH R: Coclea a spirale in lamiera d’acciaio zincata con graffiatura verticale, con fianchi telai rettangolari, senza angia di mandata.
Cuscinettii per impiego leggero, montati su razze imbullonate alle fiancate.



Versione RDH E4/RDH K: Coclea a spirale in lamiera d’acciaio zincata con graffatura verticale, con solido telaio di acciaio, fissato alla fiancata del ventilatore, senza angia di mandata.
Cuscinetti montati entro supporti in ghisa, imbullonati ai telai laterali.



Caratteristiche Tecniche

  • Grandezze dal 0180 al 0560 per RDH-E, dal 0630 al 1400 per RDH
  • Doppia aspirazione per azionamento a trasmissione
  • Ventola centrifuga con pale inclinate all’indietro
  • Coclea a spirale in lamiera d’acciaio zincata con graffatura verticale e de ettore a V sulla bocca di mandata (RDH-E)
  • Coclea a spirale in lamiera d’acciaio zincata con graffatura tipo Pittsburgh (gr. da 0630 a 1120) o in lamiera d’acciaio saldata e verniciata (gr. 1250; 1400), oppure divisibile in 2 parti per la grandezza (gr. 1400) con angia a V di collegamento sulla bocca di mandata.
  • Ventola centrifuga con 11 pale inclinate all’indietro, in lamiera d’acciaio, saldate e verniciate; nella serie RDH equilibrate secondo ISO 1940
  • Albero zincato galvanicamente
  • Portate fino a 90.000 m3/h per RDH-E; fino a 290.000 m3/h per RDH
  • Pressioni fino a 3.500 Pa
  • Versioni fornite con:
    • piedi di supporto (L)
    • telaio laterale in acciaio zincato (R)
    • profilo di acciaio verniciato (K)
