Servocomandi DB-DA

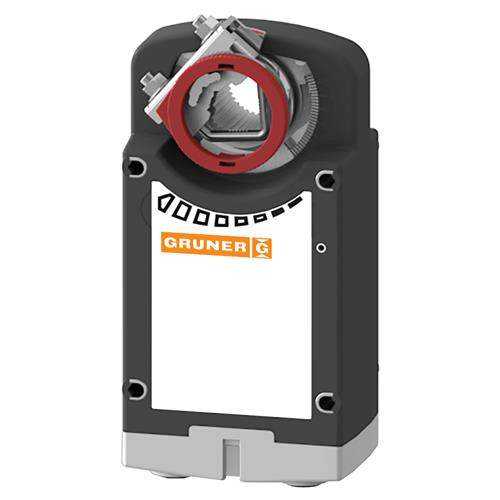

Servocomando per serrande con ritorno a molla, 20 Nm

Descrizione

Adatto per applicazioni con serrande di sicurezza usate come antigelo, antifumo o di tenuta nel campo igenico-sanitario.

FUNZIONENAMENTO
Collegando l’alimentazione a BU + BN (1 + 2), l’attuatore si sposta nella posizione 1 caricando simultaneamente la molla di ritorno. Se l’alimentazione viene interrotta, l’attuatore torna alla posizione 0 grazie alla molla. L’attuatore continua a mantenere la coppia minima sul perno della serranda. L’attuatore è protetto da sovraccarico, non richiede interruttori di finecorsa e si arresta automaticamente quando viene raggiunto il fine corsa.

INSTALLAZIONE
Montaggio diretto sull’albero della serranda tramite morsetto, fornito con una staffa antitorsione per impedire la rotazione dell’attuatore.

CONTROLLO MANUALE
L’attuatore può essere azionato manualmente solo mentre l’alimentazione è disattivata. La leva fornita è per aprire e bloccare la posizione della serranda. Il blocco rimane fino a quando non viene inserita l’alimentazione.

SEGNALAZIONE(per il modelli S2)
I due contatti ausiliari integrati sono liberamente regolabili tra 0 – 95 °. Vengono attivati in base all’angolo impostato. La posizione della serranda può essere controllata dall’indicatore meccanico.

TIPO
ALIMENTAZIONE
COPPIA
DB-DA24FN
24 V AC/DC
20 Nm
DB-DA24FN-S2
24 V AC/DC
20 Nm
DB-DA230FN
230 V AC/DC
20 Nm
DB-DA230FN-S2
230 V AC/DC
20 Nm
S modelli con 2 contatti ausiliari
