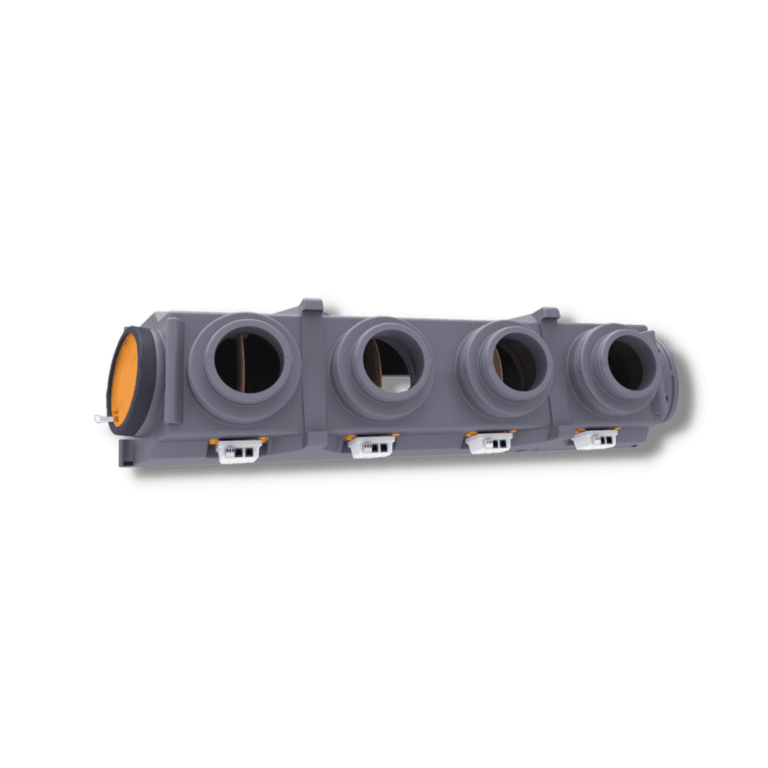

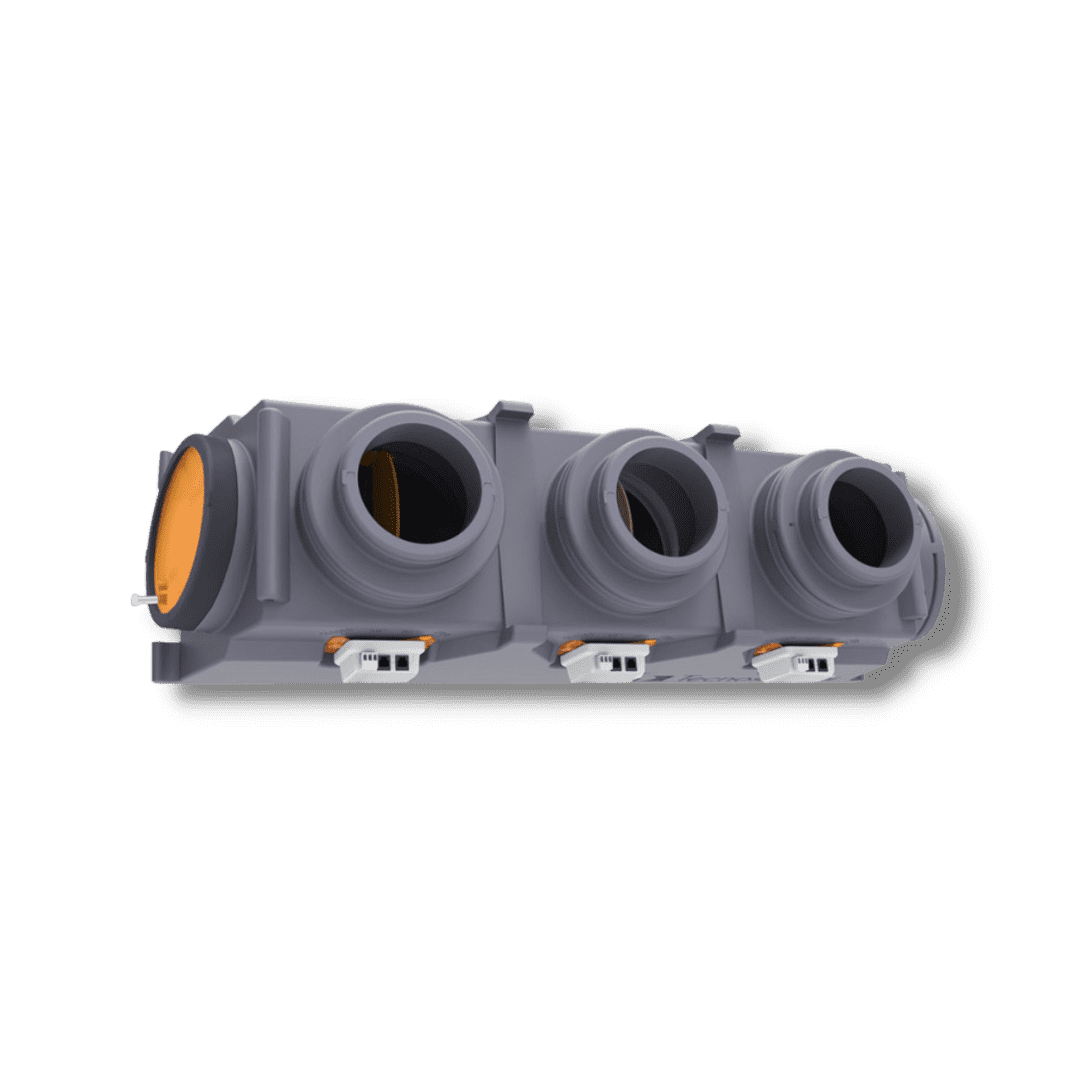

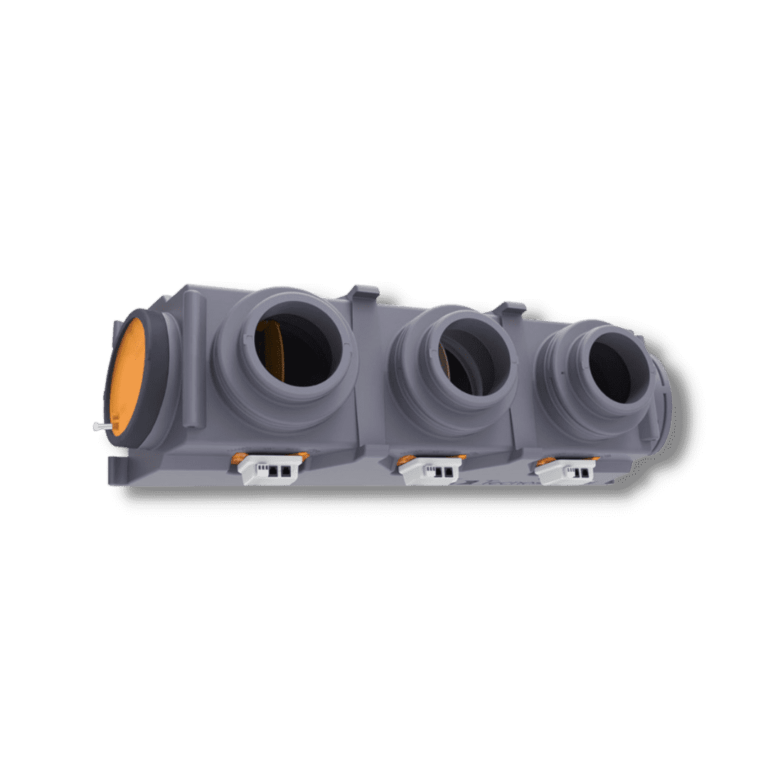

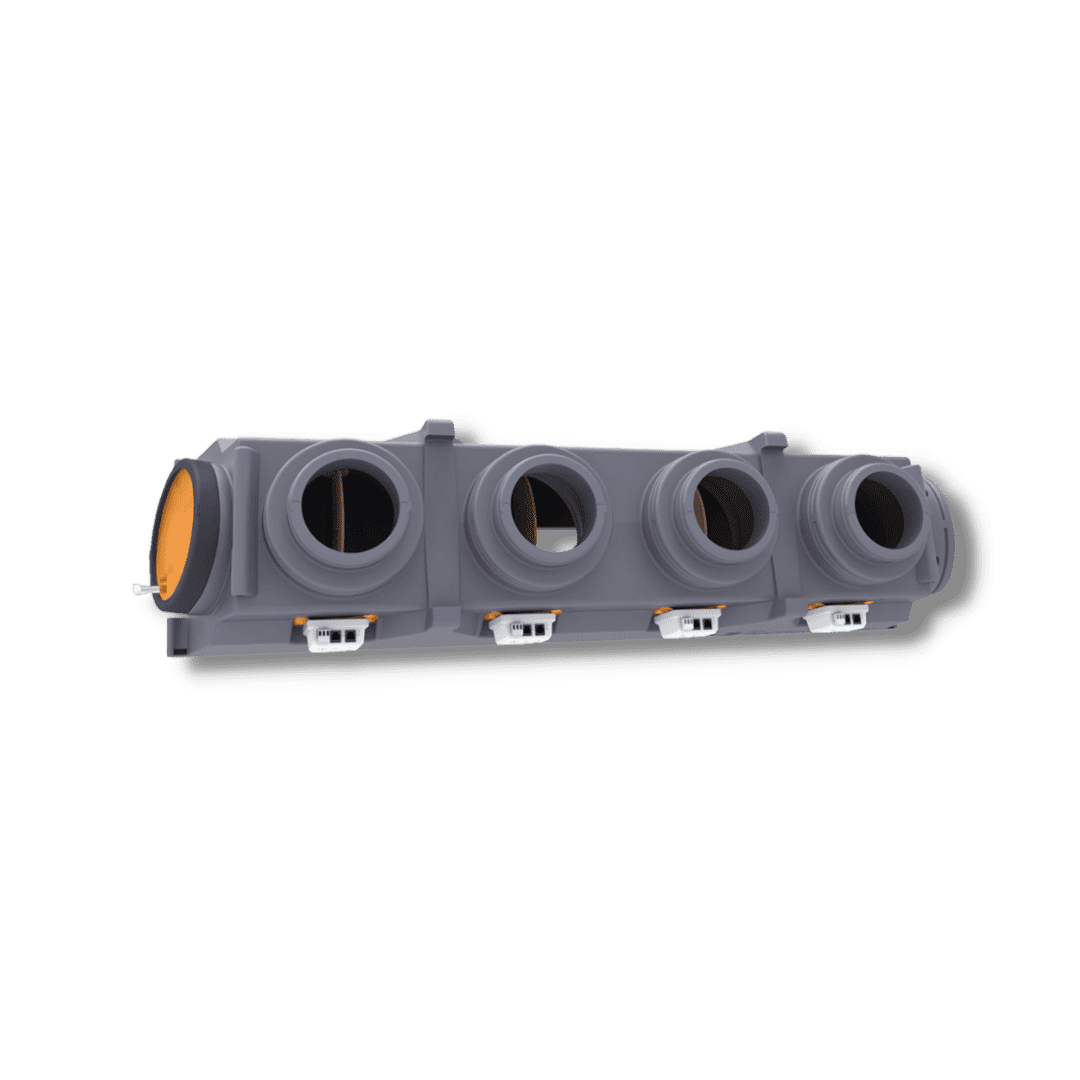

Plenum universale Eolo preisolato multiattacchi

Descrizione

I sistemi “Proair Pack Universal” sono ideati per facilitare ed agevolare la scelta del prodotto da tenere a magazzino; il prodotto è composto da un kit che verrà montato in cantiere in base al modello ed alle dimensioni della macchina canalizzata.

Il kit viene fornito completo di plenum per la distribuzione dell’aria, la centralina di controllo “Polaris 4X” o 5X, i cronotermostati, n°2 barre di alluminio per flangia, la colla per il fissaggio, un rotolino di guarnizione e un by pass meccanico.

I plenum vengono consegnati con i motori installati e collegati tra loro, all’interno del plenum Eolo si trovano montate le serrande a farfalla per la regolazione del flusso dell’aria.

L’installatore dovrà solamente tagliare il plenum con un seghetto alternativo alla misura desiderata in base alla macchina canalizzata da montare (è consigliato di misurare sempre la flangia della macchina), tagliare i profili di alluminio a misura, incollarli con la colla in dotazione ed inserirvi la guarnizione.

Il by pass in dotazione verrà installato con una leggera pressione (apertura verso il basso) dal lato desiderato del plenum dopo aver tagliato uno dei due collarini laterali presenti ed infine regolarne la pressione di apertura con dei bulloni.
