Funghi di fissaggio


Funghi di fissaggio per deflettori con e senza guarnizione

COD: TMZ3. Categoria: .
Descrizione

Elementi di fissaggio utilizzando specifici metodi di costruzione e pre-tenuta per compensare le oscillazioni o vibrazioni, fornendo così stabilità al collegamento tra condotto dell’aria e
1) Piastre partizzionate
2) Deflettori
3) Valvola lame

FUNGO DI FISSAGGIO con GUARNIZIONE

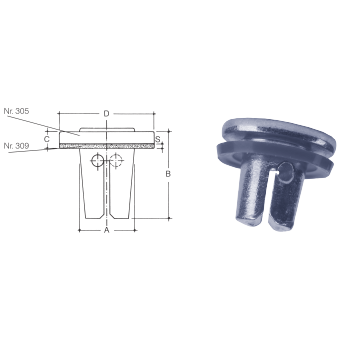

Fungo fissaggio 305 dimensioni

Caratteristiche principali

  • Per spessore lamiera da 0,4 – 1,25 mme
  • Pre-tenuta (resistente al calore fino a +100°C)
  • Compatto parte estrusione, zincatura galvanica



Caratteristiche Tecniche

Modello Materiale A B C D E Unità
VPE
Peso
kg/unit
305 Acciaio zincato  9  14  4 16,5 1,5 1.000 8,500





FUNGO DI FISSAGGIO

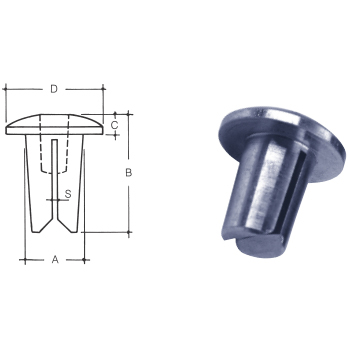

fungo-fissaggio-300

Caratteristiche principali

  • Fissaggio per lastre divisorie, deflettori e lame valvole
  • Per lamiera con spessore fino a 1,75 millimetri
  • Acciaio di qualità, con zincatura elettrica



Caratteristiche Tecniche

Modello Materiale Per lamiere
mm
A B C D S Unità
VPE
Peso
kg/unit
300 Acciaio zincato 0,40 – 0,90 8,6 15,5 3,4 15,0 0,9 1.000 0,0069
301 Acciaio zincato 0.60 – 1,25 9,6 19,0 4,0 18,0 1,0 1.000 0,0100
302 Acciaio zincato 1,25 – 1,75 12,0 24,0 4,0 20,0 1,5 1.000 0,1700
