Celle Filtranti KAT200


Celle filtranti piane sintetiche
Stadio filtrante 1

Categoria: . Tag: .
Descrizione

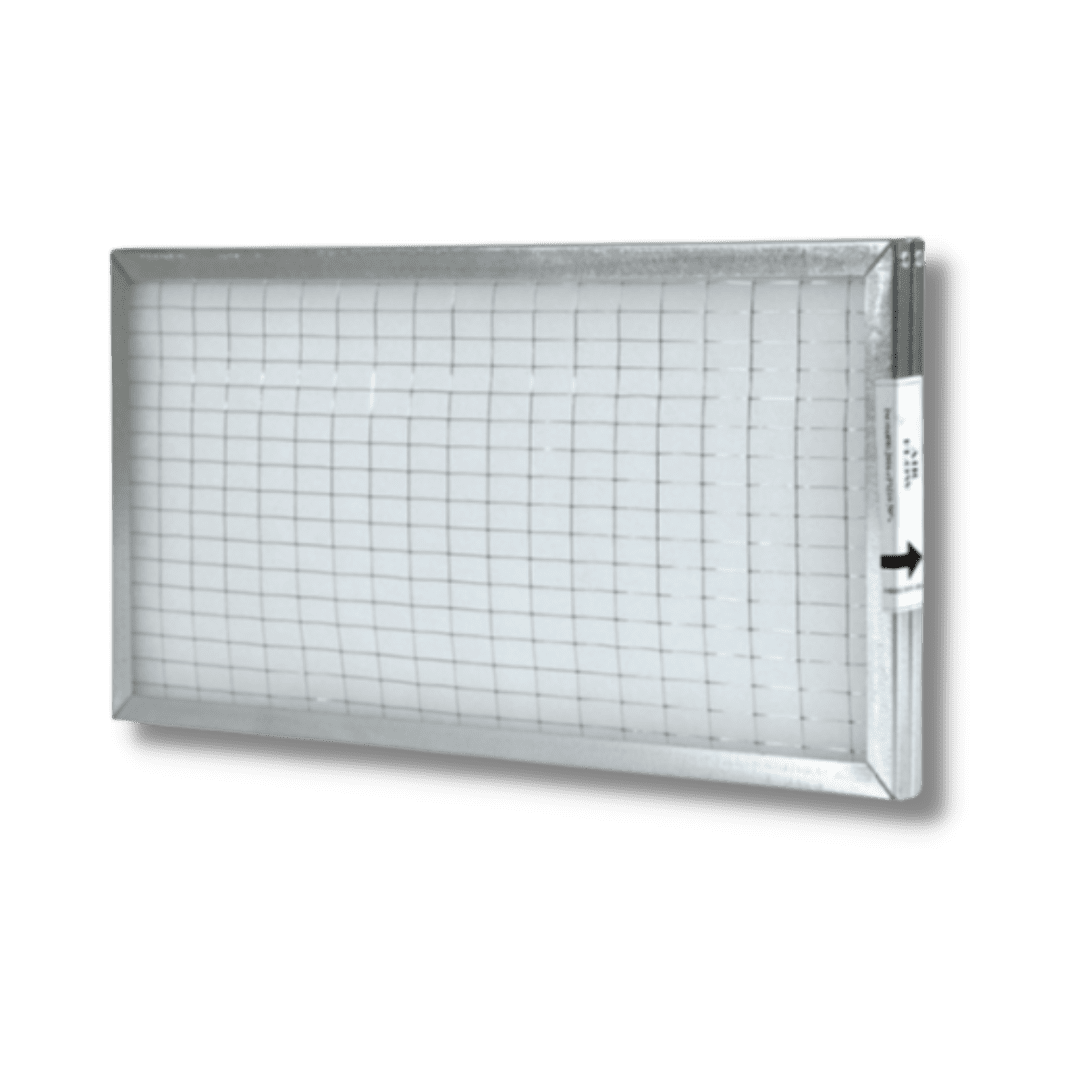

Cella filtrante piana sintetica con telaio sezione ad U in acciaio zincato, doppia rete in filo zincato elettrosaldato che supporta il tessuto filtrante in fibra sintetica di poliestere serie AT200 in fiocco termolegante con grammatura di 200 gr/m2 e spessore di 20 mm.

Caratteristiche costruttive
Il telaio di supporto e contenimento è costituito da una cornice di profilati ad U in lamiera zincata e da due reti di filo di acciaio zincato elettrosaldato che supportano il tessuto filtrante e assicurano una adeguata resistenza meccanica e protezione del filtro. Il telaio in un unico pezzo è chiuso su un lato mediante rivetti e facilmente apribile per permettere lo smaltimento differenziato.

Media filtrante
La fibra sintetica a densità calibrata e alta efficienza operativa è costituita da poliestere serie AT200 in fiocco termolegante con grammatatura di 200 gr/m2 e spessore di 20 mm.

Applicazioni
Unità di trattamento aria: prefiltrazione in filtri ad alta efficienza.

Smaltimento del prodotto
Il prodotto va smaltito separando la parte metallica dalla parte filtrante. Il codice CER per lo smaltimento della parte metallica è 120101. Il codice CER per lo smaltimento della parte filtrante è 150202.

Caratteristiche Tecniche

  • CLASSE di efficienza (CEN EN779-2012): G4
  • EFFICIENZA gravimetrica media: 90%
  • GRAMMATURA tessuto filtrante: 200gr/mq
  • SPESSORE: 20-22 mm
  • TEMPERATURA massima di impiego: 100°C
  • UMIDITÀ relativa: 100%
  • PERDITA DI CARICO iniziale: 43 Pa Sp. 23mm – 54 Pa Sp. 48mm
  • PERDITA DI CARICO finale consigliata: 250 Pa
  • PERDITA DI CARICO massima: 400 Pa
  • CAPACITÀ DI RACCOLTA polvere: 351 gr/mq
  • VELOCITÀ frontale consigliata: 1,5 m/s
  • REAZIONE al fuoco (DIN53438/3): classe F1
  • NF-F-16-101 M1

Cella Filtrante KAT200 Perdita di Carico

Curva caratteristica di determinazione delle perdite di carico a filtro pulito (Dp) in funzione
del cambiamento percentuale della portata o della velocità nominale.
