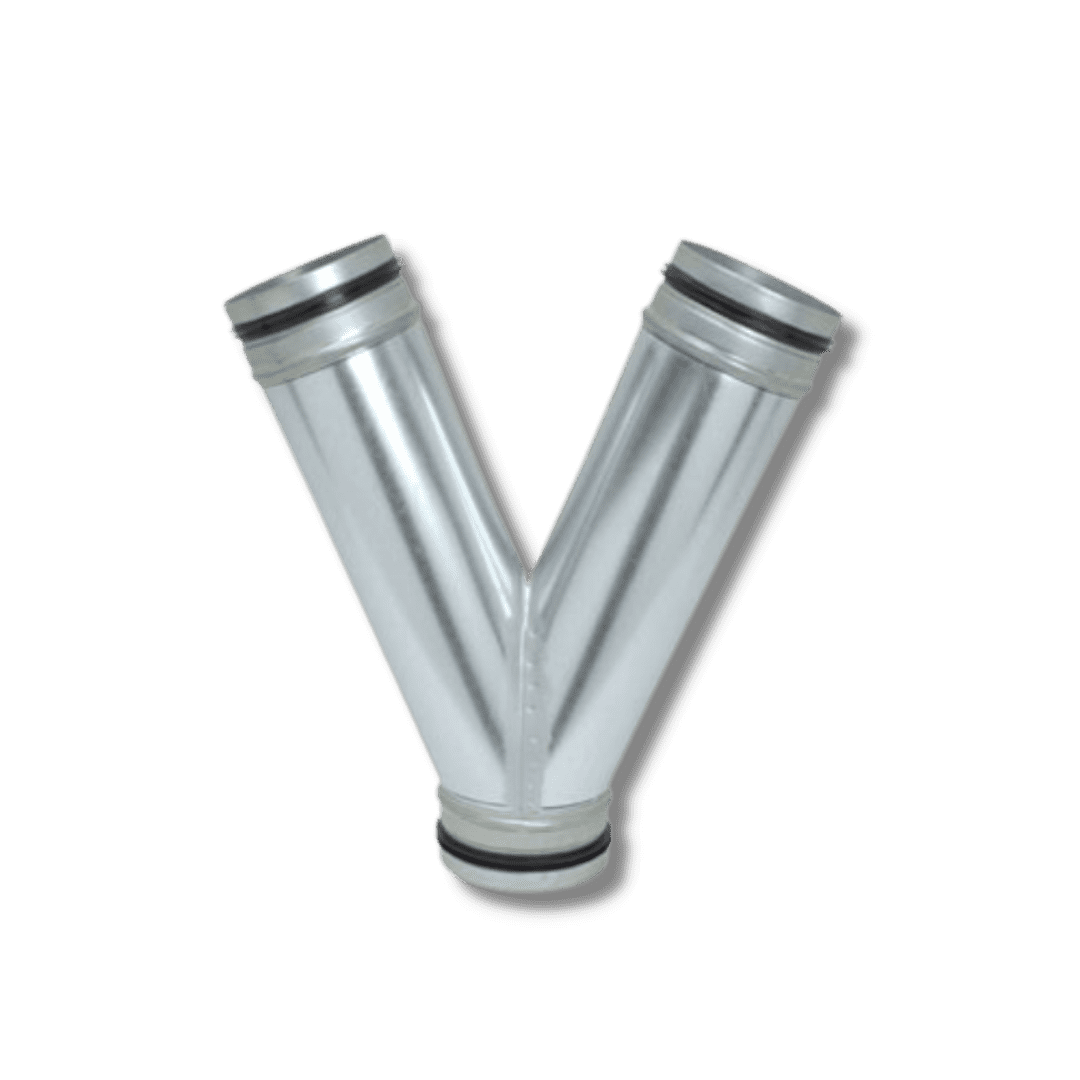

Attacco a Y HSE

Attacco a “Y” a 45° in acciaio zincato con guarnizione ROLL-GU-FIX®

COD: TLAHSE Categoria: Tag:
Descrizione

Caratteristiche Principali

  • Spessore del materiale
    • ø71 – 300mm = 0,6mm
    • ø315 – 600mm = 0,7mm
    • ø630 – 800mm = 0,9mm
  • Lunghezza attacco
    • ø71 – 250mm = 40mm
    • ø280 – 315mm = 60mm
    • ø355 – 630mm = 80mm
    • ø710 – 800mm = 100mm

Caratteristiche Tecniche

d1 / d2 / d3 (mm) l1 (mm) kg
100 / 71 / 71 160 0,9
125 / 90 / 90 170 1,1
150 / 100 / 100 185 1,3
160 / 160 / 160 – –
180 / 125 / 125 215 1,7
200 / 140 / 140 230 1,9
200 / 160 / 160 – –
200 / 200 / 200 – –
250 / 200 / 200 – –
315 / 200 / 200 – –
315 / 315 / 315 – –
355 / 240 / 240 365 5,2
400 / 315 / 315 – –
450 / 315 / 315 440 8,5
500 / 355 / 355 490 10,6
200 / 160 / 160 – –

Modelli disponibili:

  • HSE 100/71/71 con guarnizione ROLL-GU-FIX®
  • HSE 125/90/90 con guarnizione ROLL-GU-FIX®
  • HSE 150/100/100 con guarnizione ROLL-GU-FIX®
  • HSE 160/160/160 con guarnizione ROLL-GU-FIX®
  • HSE 180/125/125 con guarnizione ROLL-GU-FIX®
  • HSE 200/140/140 con guarnizione ROLL-GU-FIX®
  • HSE 200/160/160 con guarnizione ROLL-GU-FIX®
  • HSE 200/200/200 con guarnizione ROLL-GU-FIX®
  • HSE 250/200/200 con guarnizione ROLL-GU-FIX®
  • HSE 250/250/250 con guarnizione ROLL-GU-FIX®
  • HSE 315/200/200 con guarnizione ROLL-GU-FIX®
  • HSE 315/315/315 con guarnizione ROLL-GU-FIX®
  • HSE 355/250/250 con guarnizione ROLL-GU-FIX®
  • HSE 400/315/315 con guarnizione ROLL-GU-FIX®
  • HSE 450/315/315 con guarnizione ROLL-GU-FIX®
  • HSE 500/355/355 con guarnizione ROLL-GU-FIX®
