A6D800-AD01-01

Ventilatore assiale HyBlade®

  • Peso: 24kg
  • Dimensione Motore: 138
  • Dimensione: 800mm
  • Materiale:
    • Anello a muro: plastica polipropilene
    • Lame: lamine di alluminio, spruzzato con plastica polipropilene
    • Rotore: alluminio
  • Numero di lame: 5
  • Inclinazione delle pale: 0°
  • Direzione del flusso: aspirante girante motore
  • Direzione della rotazione: in senso orario, vedere sul rotore
  • Tipo di protezione: IP 54
  • Classe di isolamento: “F”
  • Classe protezione ambientale: H2
  • Posizione di montaggio: qualsiasi
  • Scarico della condensa: sul rotore e lati dello statore
  • Modalità di funzionamento: funzionamento continuo (S1)
  • Cuscinetti: cuscinetti a sfera
  • Cavi elettrici: tramite morsettiera
  • Protezione del motore: protezione contro il sovraccarico termico (TOP)
  • Uscita cavo: assiale
  • Classe protezione: I (se la messa a terra di protezione è collegato dal cliente)
  • Prodotto conforme agli standards: EN 60034-1 (2010); EN 61800-5-1; CE
  • Approvato da: VDE; EAC

Caratteristiche nominali

Fase
3~
3~
Voltaggio nominale / VAC
400
400
Connessione
Δ
Y
Frequenza / HZ
50
50
CARICO MASSIMO
Validità per lo standard
CE
CE
Velocità (rpm) / min-1
880
670
Potenza in entrata / W
1940
1210
Assorbimento corrente / A
3.9
2.23
Pressione Massima / Pa
160
92
min Temp. ambientale / °C
-40
-40
MAX Temp. ambientale
60
60
Corrente di avviamento
13
4.3



Griglia in abbinamento:

Per boccaglio flangiato

Griglia 800 fissaggio flangiato
Clicca l’immagine per ingrandire



































Per fissaggio radiale

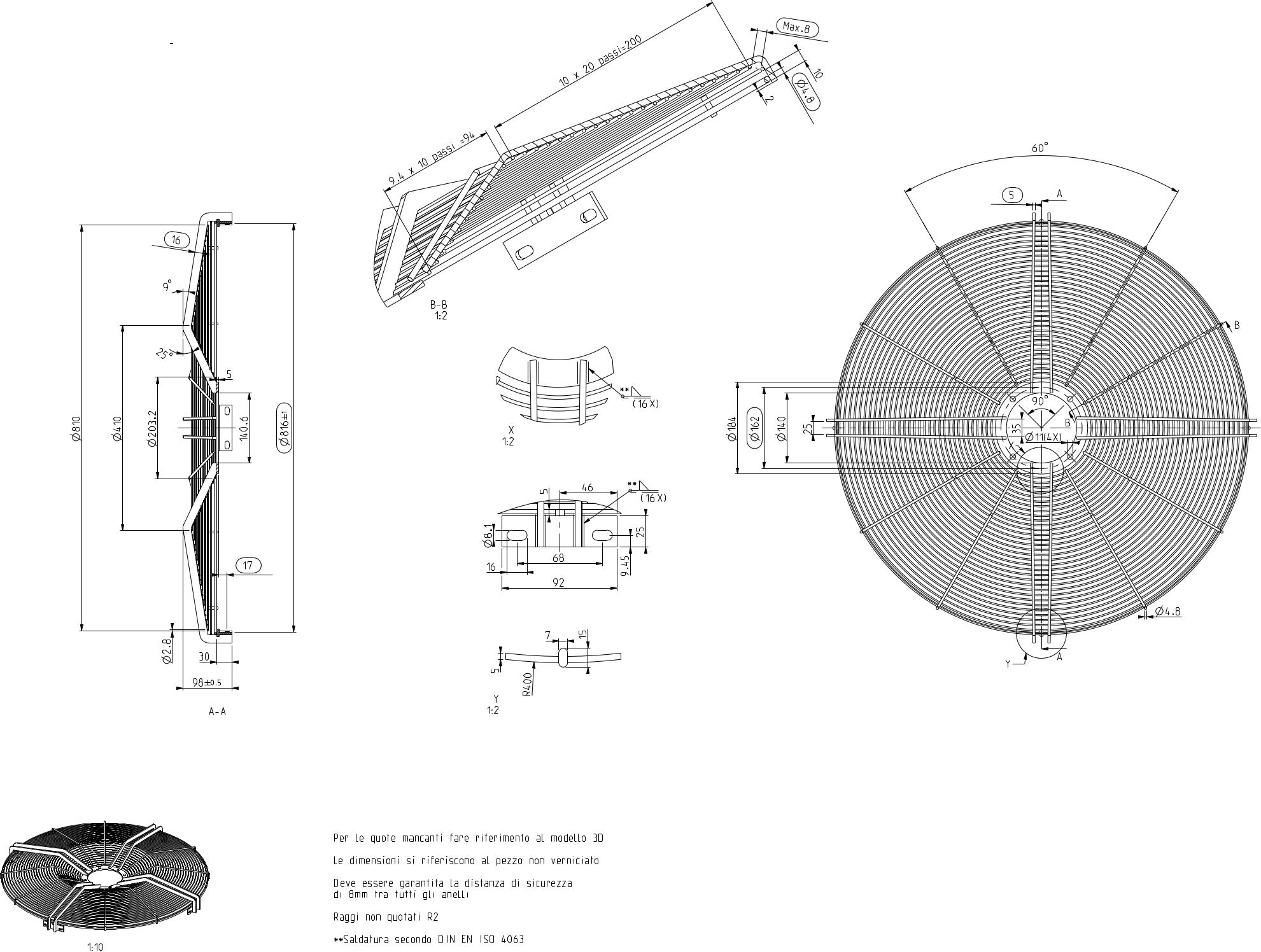

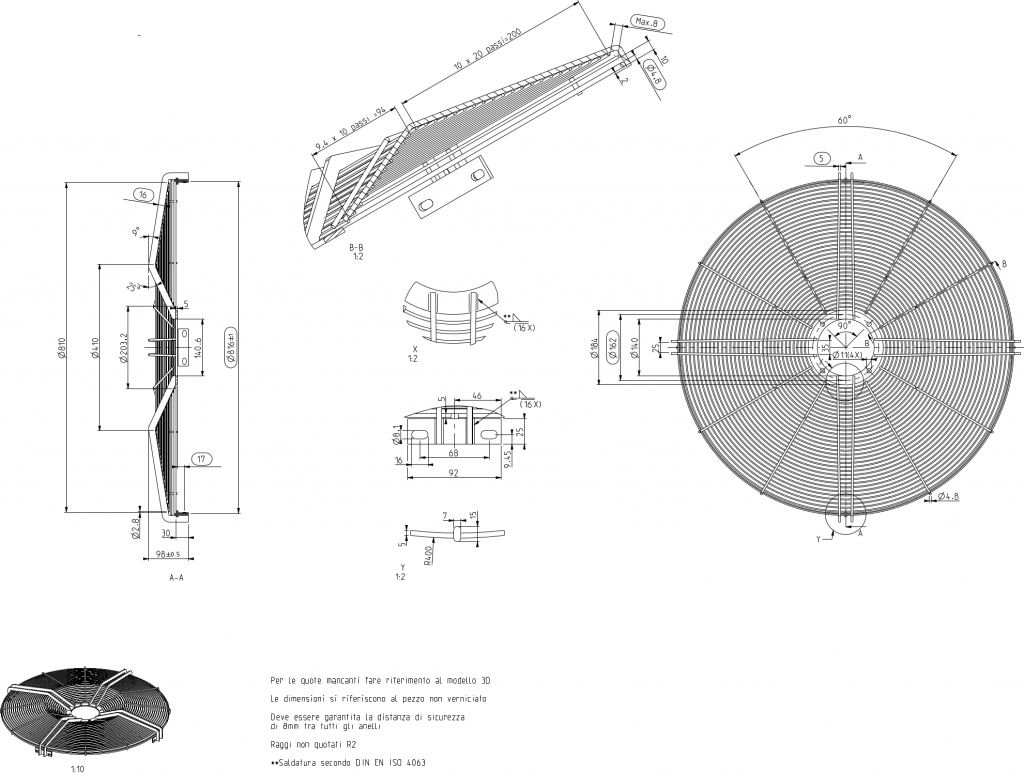

Griglia 800 fissaggio radiale
Clicca l’immagine per ingrandire
