Silenziatori

ISTRUZIONI DI MONTAGGIO

  • I silenziatori si possono installare sia in posizione orizzontale che verticale. Quando si installano orizzontalmente, gli attacchi devono trovarsi nella parte bassa del silenziatore, vedi da SLT-76/12 a SLT 100/42.
    Da SLT-150/54 a SLT-150/80 vedi posizione etichetta ALTO/TOP.
  • I silenziatori sono progettati per eliminare le pulsazioni nel tubo di mandata dei compressori.
  • Installare il silenziatore ragionevolmente vicino al compressore.
  • Deve essere installato un antivibrante tra la valvola di mandata del compressore ed il silenziatore per prevenire che le vibrazioni si trasmettino sulla linea.

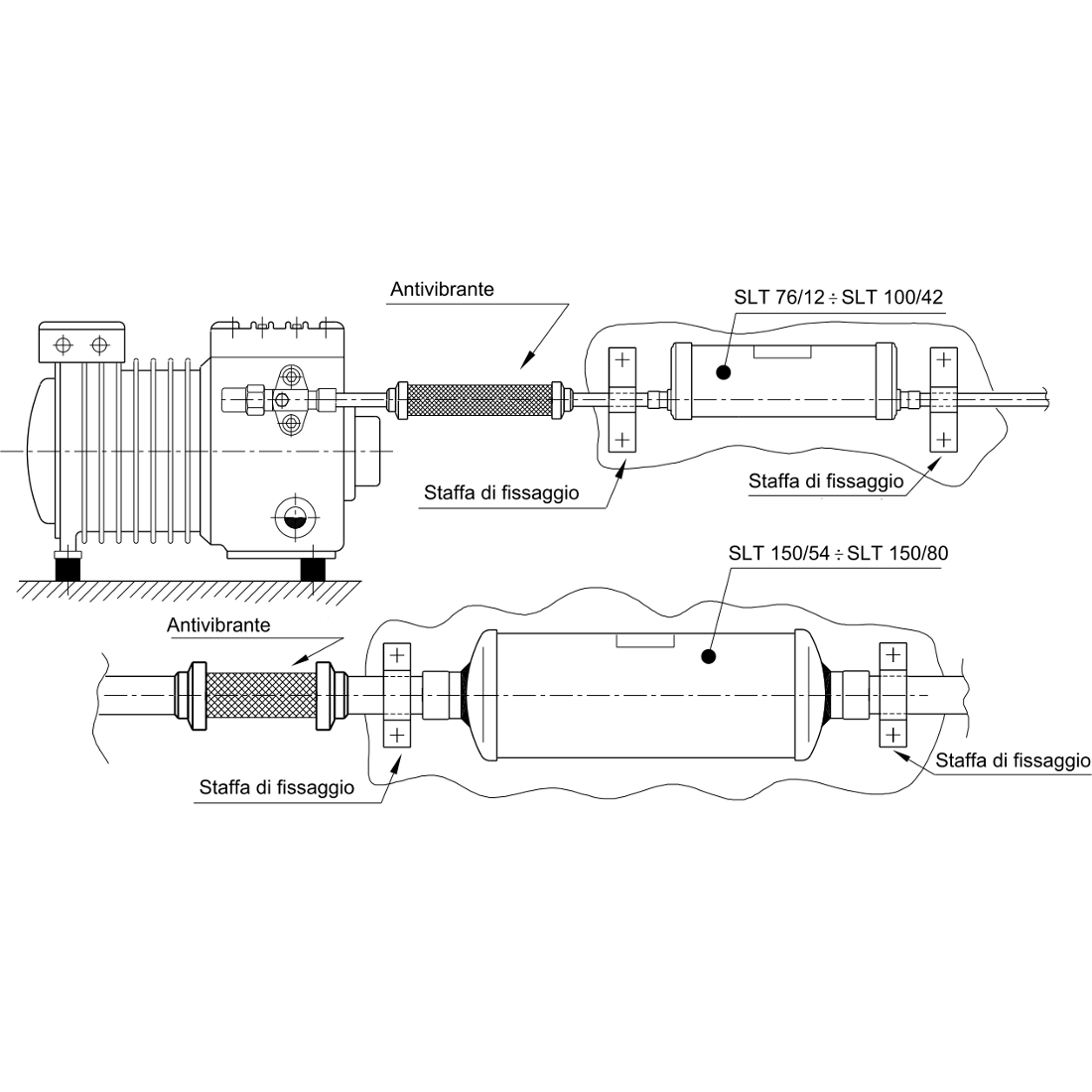

    Il silenziatore deve essere bloccato alle sue estremità per mezzo di staffe di fissaggio (come riportato in figura).
    Le staffe di fissaggio devono essere sufficientemente larghe Lmin=2xd.
    Nel caso non vengano usate le staffe di fissaggio, la linea in pressione potrebbe andare in vibrazione a causa del peso del silenziatore.
    La corretta localizzazione delle staffe di fissaggio è riportata sull’illustrazione soprastante.
  • le staffe di fissaggio devono essere apllicate sui tubi di entrata e di uscita non sul silenziatore.
  • Il silenziatore viene scelto in linea di principio sulla base del diametro del tubo di mandata del compressore.

Silenziatori SLT montaggio

I compressori alternativi pompano il gas nella mandata, generano una pressione pulsante che puo’ causare rumore e vibrazioni che si trasmettono attraverso la tubazione fino al condensatore.
Il silenziatore montato sul tubo premente smorza tale pulsazione. Si riconosce che il rumore e’ causato dalla pulsazione se, chiudendo il rubinetto aspirante, il rumore tende a sparire.
In caso di compressore parzializzato o di bassa temperatura (inferiore a -25˚C) si consiglia di scegliere il silenziatore una grandezza piu’ piccola.



Caratteristiche Tecniche

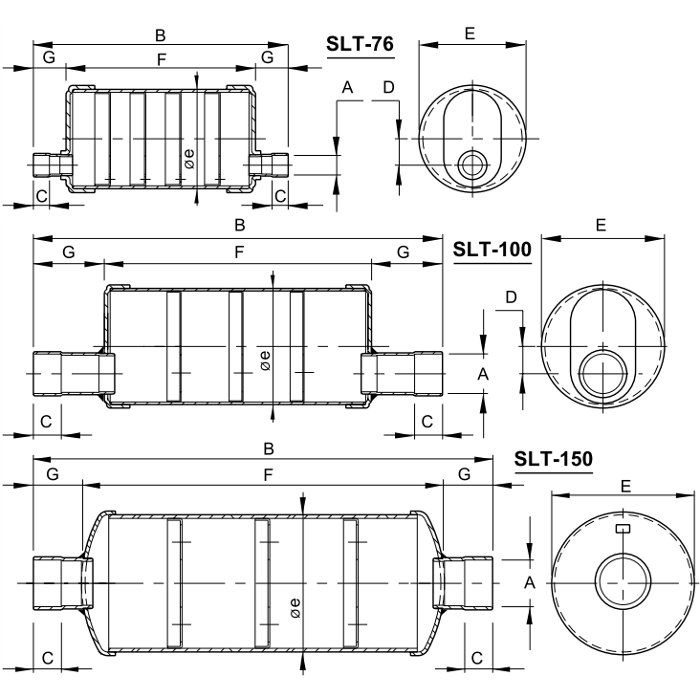

Silenziatori SLT dimensioni

DATI TECNICI
Temperatura TS- CMin. -10 Max.+140Min. -50 Max.+140Pressione di collaudo PT
Pressione max. condentita PS-bar3123PT-bar: 44.33 (31×1.43)
3324PT-bar: 47.19 (33×1.43)
4533PT-bar: 58.50 (45×1.30)
Refrigeranti: R22, R502, R134a, R401A, R401B, R402A, R402B, R404A, R407C, R410A, R507 e altri

Silenziatori SLT tabella

Peso0,0000 kg
Dimensioni0,0000 × 0,0000 × 0,0000 cm
