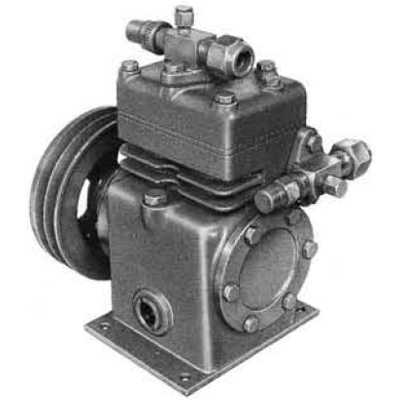

Compressori aperti 1HVS


Compressori aperti serie APE 1HVS

COD: DMMA1VTM.
Descrizione

Il compressore è composto da una carcassa che ospita al suo interno la parte meccanica di impressione a pistoni.
Il motore è esterno ed è collegato al compressore o tramite accoppiamento puleggia-cinghia-volano o tramite accoppiamento diretto: l’albero aziona il manovellismo e i pistoni che permettono, tramite collegamento delle tubazioni di aspirazione e di mandata, la pressurizzazione del refrigerante all’interno di un impianto frigorifero.
La tenuta sull’albero è realizzata tramite premistoppa.
Esso è costituito da:

  • un anello in gomma per la tenuta statica;
  • un anello in grafite per la tenuta dinamica;
  • una molla che, per mezzo di una battuta sull’albero, preme assialmente gli anelli sulla flangia, sulla quale si realizza la tenuta dinamica.

USO PREVISTO DEL COMPRESSORE
Il compressore è stato progettato e costruito unicamente per la compressione di refrigeranti HFC (R404A / R507 / R134a / R407C) e HCFC – CFC (solo dove permesso dalle legislazioni nazionali) nei campi operativi descritti dai diagrammi di applicazione riportati in allegato (figura 4), con il vincolo della temperatura di mandata di 130°C e surriscaldamento in aspirazione compreso tra 5K e 30K.
Il refrigerante utilizzato deve avere un contenuto di umidità inferiore a 10 ppm.



Caratteristiche Tecniche

Modello Cilindri Alesaggio [mm] Corsa [mm] Cilindrata [cm3] Aspirazione [mm] Compressione [mm] * S: rubinetto a saldare Volano [mm – tipo cinghia] Carica olio [kg] Peso lordo con volano [kg] RPM min RPM MAX Motore elettrico consigliato [hp]
1HVS 2 45 24 76.00 5/8″ – 16 1/2″ – 12 160 – 2A 0.50 17 500 1450 0,75 – 4



Modelli disponibili

  • Compressore aperto 1HVS
